Преобразователь давления PRT-100-1,6-1,0-M20 | EKF

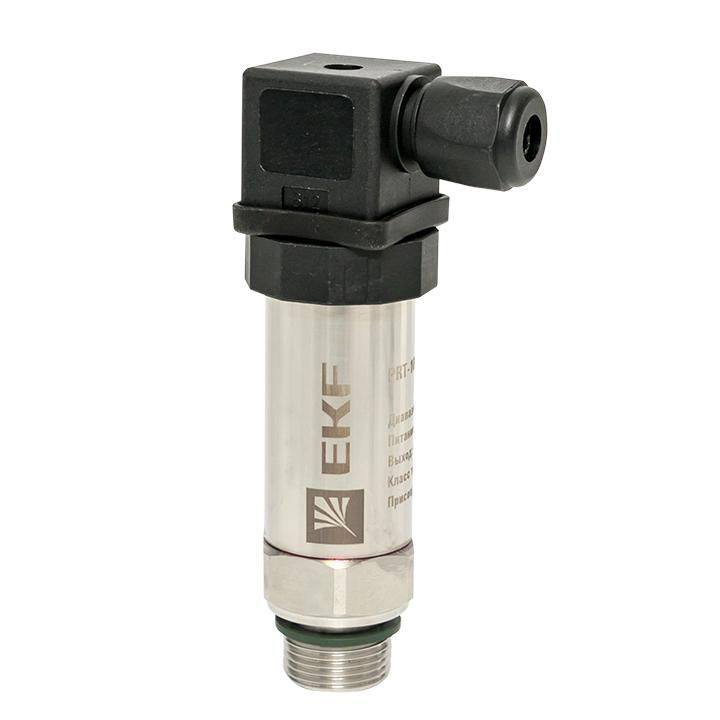

Преобразователь давления PRT-100-1.6-1.0-M20 от EKF - это надёжный датчик для контроля избыточного давления воздуха в системах с невысокими требованиями к точности. Модель использует керамическую мембрану, устойчивую к коррозии, и выдаёт аналоговый сигнал 4–20 мА. Подходит для монтажа в бытовых, коммунальных и промышленных сетях.

Назначение и область применения

Преобразователь давления PRT-100-1.6-1.0-M20 предназначен для измерения избыточного давления в воздушных средах. Он работает в системах, где важна простота и долговечность, а не высокая точность. Применяется в насосных станциях, компрессорных установках, системах вентиляции, ГВС и ХВС, а также в автоматике вспомогательных технологических линий.

Технические характеристики

• Диапазон измерения: 0–16 бар - подходит для большинства пневматических и воздушных систем с рабочим давлением до 1,6 МПа;
• Выходной сигнал: 4–20 мА - совместим с большинством контроллеров, регуляторов и АСУ ТП;
• Напряжение питания: 12–30 В постоянного тока - широкий допуск, обеспечивает работу даже при колебаниях сети;
• Материал мембраны: керамика - устойчива к коррозии, механическому воздействию и агрессивным средам; не требует специальной защиты;
• Резьба присоединения: M20×1,5 - стандартизированная метрическая резьба, легко заменяет аналогичные модели;
• Среда измерения: воздух - оптимизирован для сухих газов, не предназначен для жидких или агрессивных сред, кроме воздуха.

Совместимость и монтаж

Преобразователь давления PRT-100-1.6-1.0-M20 монтируется напрямую в трубопровод или корпус оборудования через резьбу M20×1,5. Для герметизации рекомендуется использовать лён или анаэробный герметик - уплотнительные кольца в комплект не входят. Выходной сигнал 4–20 мА подключается к входному модулю ПЛК или вторичному прибору с импедансом не более 600 Ом. Напряжение питания подаётся двумя проводами: положительный - на +V, отрицательный - на GND. Обязательно соблюдайте полярность.

Безопасность и стандарты

Преобразователь давления PRT-100-1.6-1.0-M20 соответствует общепромышленным нормам безопасности, но не имеет сертификатов взрывозащиты (Ex), IP-защиты или ATEX. Не используется во взрывоопасных зонах. Работает в температурном диапазоне окружающей среды от −25C до +85C - не подлежит длительному воздействию перегрева или замерзанию.

Преимущества

• Керамическая мембрана - долговечна, не подвержена эрозии и химическому разрушению в условиях сухого воздуха;
• Широкий диапазон питания (12–30 В) - снижает риск отказа при просадках напряжения;
• Стандартный выход 4–20 мА - легко интегрируется в существующие системы автоматизации;
• Простая резьба M20×1,5 - совместима с большинством фланцев, адаптеров и переходников;
• Низкая стоимость - экономичное решение для задач, где не нужна высокая точность.

Ограничения применения

• Не предназначен для измерения давления воды, пара, масла или агрессивных жидкостей - материал мембраны рассчитан только на воздух;
• Отсутствие защиты по IP - не монтировать в сырых, запылённых или открытых помещениях без дополнительного кожуха;
• Нет сертификации Ex - нельзя применять в зонах с возможностью образования взрывоопасных смесей;
• Точность ниже профессиональных моделей - не подходит для критически важных систем контроля качества или энергоэффективности.

Примеры использования

• Контроль давления в пневмосистеме станка с ЧПУ;
• Автоматическое включение/выключение компрессора в центральном воздушном узле;
• Фиксация давления в контуре вентиляции жилого дома;
• Сигнализация аварийного повышения давления в баке сжатого воздуха;
• Обратная связь в системе управления насосной станцией с воздушными аккумуляторами.

Практические советы

• Перед установкой проверьте, что давление в системе сброшено - монтаж под давлением может повредить мембрану;
• Используйте резьбовой адаптер с уплотнителем, если в вашем оборудовании другая резьба - не пытайтесь переходить на NPT или G без переходника;
• Подключите шлейф сигнала экранированным кабелем - особенно при длинных трассах (>50 м);
• Не закручивайте преобразователь давления PRT-100-1.6-1.0-M20 слишком сильно - момент затяжки не должен превышать 25 Нм;
• Проверяйте нулевой уровень сигнала после монтажа - при отсутствии давления он должен быть 4 мА +-0,1 мА.
