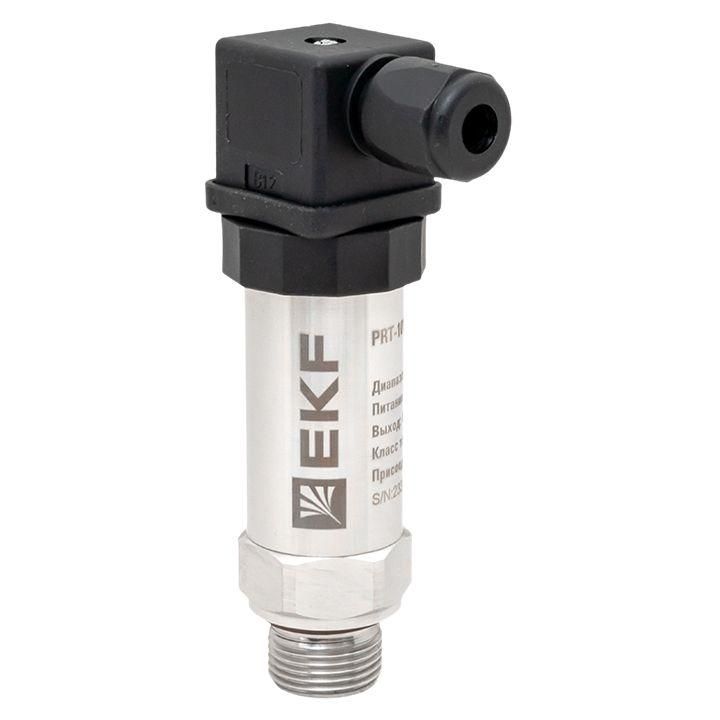

Преобразователь давления PRT-101 0-1.6 MПа M20х1.5 0.5проц. EKF PRT-101-1.6-0.5-M20

Преобразователь давления PRT-101 0-1,6 МПа M20х1,5 0,5% от EKF предназначен для преобразования избыточного давления в унифицированный токовый сигнал 4–20 мА. Он используется в системах водоснабжения, насосных станциях и котельных, где важны надежность и стабильность показаний.

Назначение и область применения

Преобразователь давления PRT-101 0-1,6 МПа M20х1,5 0,5% измеряет давление жидких и газообразных сред и выдает аналоговый выходной сигнал 4–20 мА для подключения к контроллерам, регуляторам или системам сбора данных. Подходит для работы в системах горячего и холодного водоснабжения, насосных станциях водоканалов, котельных, компрессорных установках и маслостанциях. Применяется там, где нужна повышенная точность и устойчивость к перегрузкам, но не требуются медицинские или взрывозащищённые решения.

Технические характеристики

• Измеряемый диапазон: 0–1,6 МПа (до 16 бар)
• Класс точности: +-0,5 % - обеспечивает минимальную погрешность в рабочих условиях
• Выходной сигнал: 4–20 мА - совместим со всеми стандартными промышленными контроллерами
• Напряжение питания: 24 В постоянного тока - типичный уровень для промышленной автоматики
• Максимальная температура среды: 130 C - допустимо использование в системах ГВС и паровых контурах
• Степень защиты: IP65 - защищен от пыли и струй воды с любого направления
• Материал чувствительного элемента: нержавеющая сталь + кремниевый сенсор - устойчив к коррозии и механическим воздействиям
• Резьба подключения: M20×1,5 - стандартизированная метрическая резьба для быстрого монтажа
• Совместимость с жидкостями: гликоль, вода, пар, газы - не рекомендован для агрессивных химикатов, кроме указанных

Совместимость и монтаж

Преобразователь давления PRT-101 0-1,6 МПа M20х1,5 0,5% устанавливается напрямую в трубопровод через резьбу M20×1,5. Для герметизации используйте ленту ФУМ или анаэробный герметик - не применять паклю. Подключение сигнала: два провода (плюс и минус), полярность соблюдается. Напряжение питания 24 В постоянного тока должно быть стабильно - скачки могут вызвать сбои в работе. Не допускается установка в зонах с частыми гидроударами или вибрацией выше нормы. Обязательно проверьте соответствие внутреннего диаметра трубопровода и посадочного места - резьба M20×1,5 имеет шаг 1,5 мм и внешний диаметр около 20 мм.

Безопасность и стандарты

Преобразователь давления PRT-101 соответствует общепромышленным требованиям безопасности. Сертификация по ЕАЭС не указана - устройство не является средством измерений, подлежащим государственной поверке. Не предназначен для использования во взрывоопасных зонах. Температурный режим эксплуатации ограничен до 130 C - превышение может повредить сенсор и корпус.

Преимущества

• Высокая точность класса 0,5 % - лучше, чем у большинства бюджетных моделей
• Керамическая мембрана в базовой серии заменена на более прочную нержавеющую сталь - увеличен срок службы в условиях переменного давления
• Защита IP65 - можно использовать в сырых помещениях, на открытых площадках, рядом с насосами
• Стандартный выход 4–20 мА - легко интегрируется в существующие системы АСУ ТП
• Поддержка гликолевых растворов - идеально для систем отопления с антифризом

Ограничения применения

• Не работает с агрессивными химическими средами - кислотами, щелочами, растворителями
• Не рассчитан на циклические перегрузки свыше 1,6 МПа - возможна деформация мембраны
• Не подходит для измерения давления в вакууме - только избыточное
• Не сертифицирован для пищевой промышленности - контакта с продуктами питания недопустим
• Не предназначен для установки в местах с температурой окружающей среды ниже −20 C - указан только диапазон измеряемой среды

Примеры использования

• Контроль давления в насосной станции водоснабжения многоквартирного дома
• Автоматическое управление давлением в системе ГВС с теплообменником
• Фиксация давления воздуха в воздушном компрессоре на заводе
• Мониторинг давления теплоносителя в котельной с использованием гликоля
• Система аварийной остановки при превышении давления в маслопроводе

Практические советы

• Перед установкой убедитесь, что давление в трубопроводе сброшено - даже небольшое давление может повредить чувствительный элемент
• При монтаже не затягивайте резьбу слишком сильно - момент затяжки не должен превышать 25 Нм
• Для долгой работы в системах с гликолем периодически проверяйте состояние резьбового соединения - возможно образование осадка
• Если используется длинный кабель между преобразователем PRT-101 и приемником, выбирайте экранированный провод сечением не менее 0,75 мм2
• Проверяйте питание перед запуском - напряжение ниже 18 В может вызвать некорректную работу выходного сигнала
