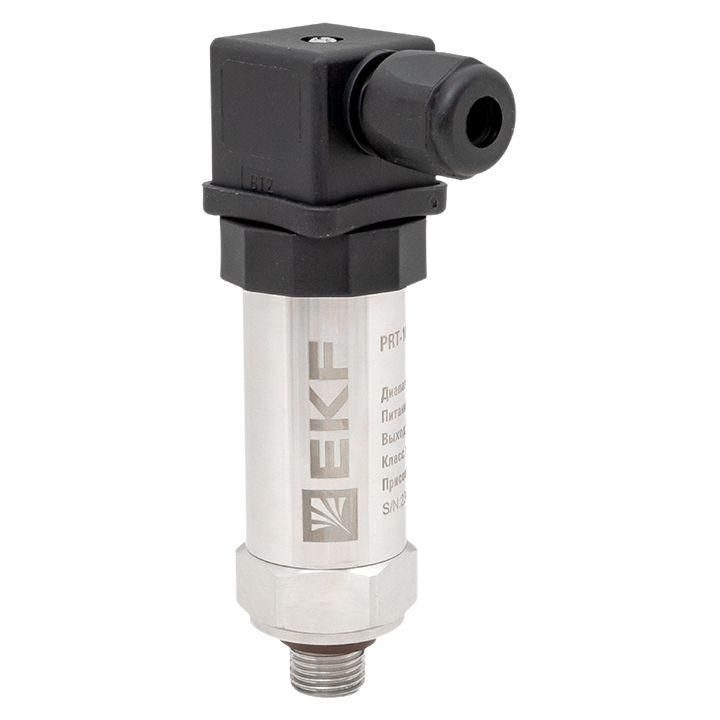

Преобразователь давления PRT-101 0-1,6 MПа G1/4 0,5% | PRT-101-1.6-0.5-G4 EKF

Преобразователь давления PRT-101 0-1,6 МПа G1/4 0,5% от EKF предназначен для точного измерения избыточного давления в системах водоснабжения, насосных станциях и котельных. Благодаря металлической мембране и кремниевому сенсору, этот преобразователь обеспечивает стабильную работу даже в условиях повышенной нагрузки.

Назначение и область применения

Преобразователь давления PRT-101 используется там, где важны точность и долговечность: в системах горячего и холодного водоснабжения, на насосных станциях водоканалов, в котельных, компрессорных установках и маслостанциях. Подходит для контроля давления воды, пара, газов и совместимых жидких сред - например, гликоля. Не рекомендован для агрессивных химических сред, кроме указанных в спецификации.

Технические характеристики

• Измеряемый диапазон: 0–1,6 МПа (до 16 бар)
• Класс точности: +-0,5 % - означает, что погрешность не превышает половины процента от максимального значения диапазона
• Выходной сигнал: 4–20 мА - стандартизованный аналоговый токовый сигнал, совместимый с большинством контроллеров и регистраторов
• Напряжение питания: 24 В постоянного тока - типичный уровень для промышленной автоматики
• Максимальная рабочая температура: 130 C - допустимо использование в системах с нагревом до этого уровня
• Степень защиты: IP65 - полностью защищен от пыли и устойчив к струям воды с любого направления
• Резьба подключения: G1/4 - внутренняя цилиндрическая резьба, соответствует международному стандарту ISO 228
• Чувствительный элемент: нержавеющая сталь + кремниевый сенсор - повышает надежность и срок службы
• Совместимость с жидкостями: гликоль - можно применять в теплоносителях на основе этиленгликоля или пропиленгликоля

Совместимость и монтаж

Преобразователь давления PRT-101 подключается через резьбу G1/4. Для герметизации используйте ленту ФУМ или анаэробный герметик - не применяйте паклю. Выходной сигнал 4–20 мА требует двухпроводного подключения к приемнику (например, PLC, регулятору или показывающему устройству). Минимальное сопротивление нагрузки - 250 Ом. Напряжение питания 24 В DC должно быть стабильным; колебания более +-10 % могут вызвать ошибки сигнала. Обязательно соблюдайте полярность при подключении.

Безопасность и стандарты

Преобразователь давления PRT-101 соответствует требованиям безопасности для промышленного оборудования. Защита IP65 обеспечивает безопасную эксплуатацию во влажных помещениях и на открытых площадках. Сертификаты соответствия ЕАЭС имеются - документация доступна на сайте EKF. Применение вне заявленных условий (температура выше 130 C, давление свыше 1,6 МПа) недопустимо - возможна потеря работоспособности.

Преимущества

• Высокая точность (+-0,5%) - идеально для задач, где важно фиксировать малые изменения давления
• Керамическая мембрана заменена на металл+кремний - лучше переносит механические удары и вибрацию
• Защита IP65 - работает в сырых, запыленных и внешних условиях без корпуса
• Поддержка гликоля - единственный вариант в этом ценовом сегменте с такой совместимостью
• Фирменная серия EKF - гарантия совместимости с другими изделиями EKF в системах автоматизации

Ограничения применения

• Не для агрессивных кислот, щелочей, растворителей - только указанная совместимость с гликолем
• Запрещено превышать пороговое давление 1,6 МПа - риск разрушения чувствительного элемента
• Не рассчитан на частые гидроудары - необходима демпферизация в трубопроводе
• Не подходит для измерения давления в вакууме - только избыточное давление
• Работает только при наличии питание 24 В DC - нельзя подключить к переменному току

Примеры использования

• Контроль давления в контуре ГВС на тепломагистрали
• Автоматическое управление насосом в системе водоснабжения многоквартирного дома
• Регистрация давления воздуха в воздушном компрессоре
• Контроль давления теплоносителя на входе в котел
• Система аварийного отключения при снижении давления в системе с гликолем

Практические советы

• Перед монтажом проверьте соответствие резьбы G1/4 на оборудовании - не все фланцы подходят
• При использовании в системах с гликолем следите за уровнем pH - он не должен выходить за границы 6–9
• Для длительной работы при температуре >100 C желательно установить радиатор или термоблок
• На участках с вибрацией (насосы, компрессоры) используйте гибкий шланг перед преобразователем PRT-101
• Проверяйте целостность проводки каждые 6 месяцев - оксидация контактов в условиях влажности снижает качество сигнала
• Если нужна более высокая точность (>0,5%), выбирайте модели с классом 0,2%, но они дороже и менее устойчивы к перегрузкам
