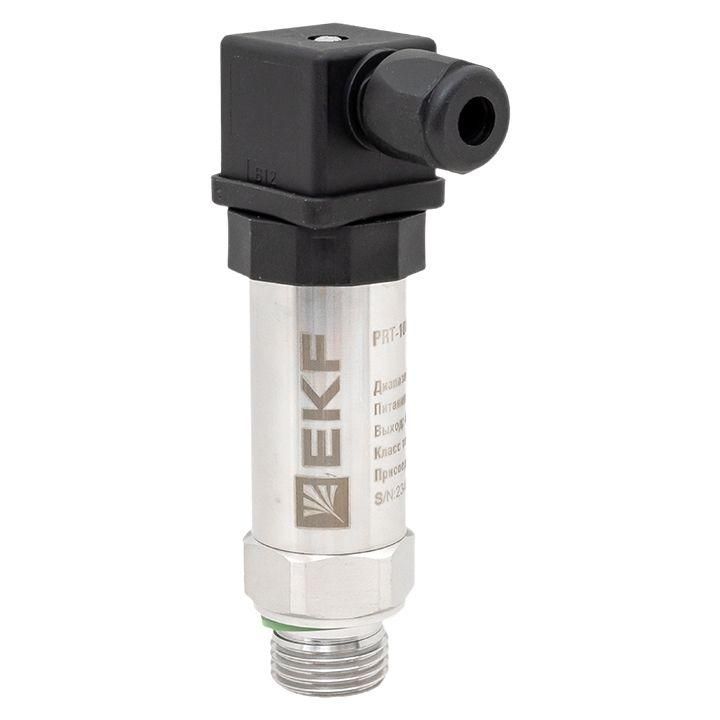

Преобразователь давления PRT-101 0-1.6 MПа G1/2 0.5% EKF PRT-101-1.6-0.5-G2

Преобразователь давления PRT-101 0-1,6 МПа G1/2 0,5% от EKF предназначен для измерения избыточного давления в системах водоснабжения, насосных станциях и котельных, обеспечивая стабильный выходной сигнал 4–20 мА с классом точности 0,5%. Этот преобразователь PRT-101 сочетает надёжную конструкцию из нержавеющей стали и кремниевого сенсора, что делает его подходящим для требовательных условий эксплуатации.

Назначение и область применения

Преобразователь давления PRT-101 используется для преобразования физического давления в электрический сигнал 4–20 мА. Он применяется там, где важны стабильность показаний и долговечность: в системах горячего и холодного водоснабжения, на насосных станциях водоканалов, в котельных, компрессорных установках, маслостанциях и других автономных контурах автоматизации. Подходит для работы с водой, паром, газами и совместимыми жидкостями, включая гликоль.

Технические характеристики

• Измеряемый диапазон: 0–1,6 МПа (избыточное давление)
• Класс точности: 0,5 % - погрешность не более половины процента от верхнего предела измерения
• Выходной сигнал: 4–20 мА - стандартный аналоговый токовый сигнал для подключения к контроллерам и регистраторам
• Напряжение питания: 24 В постоянного тока - совместим с большинством промышленных систем управления
• Максимальная рабочая температура: 130 C - допустимо использование в системах с нагревом до этого значения
• Степень защиты: IP65 - герметичный корпус защищён от пыли и струй воды с любого направления
• Материал чувствительного элемента: нержавеющая сталь + кремниевый сенсор - устойчив к механическим нагрузкам и коррозии
• Резьба подключения: G1/2 - внутренняя цилиндрическая резьба, стандартизированная для трубопроводов
• Совместимость с жидкостями: гликоль - можно применять в системах с антифризными растворами

Совместимость и монтаж

Преобразователь PRT-101 монтируется напрямую в трубопровод через резьбу G1/2. Для правильной установки важно соблюдать следующие условия:

• Убедитесь, что посадочный диаметр трубы соответствует резьбе G1/2 (диаметр около 20 мм)
• Подключение к сети осуществляйте только при выключенном питании - напряжение 24 В постоянного тока
• Не перегибайте и не пережимайте кабель выходного сигнала - он рассчитан на работу в условиях вибрации, но требует аккуратной прокладки
• Закручивайте устройство руками, затем доверните ключом на ¼ оборота - избегайте перекоса и повреждения резьбы
• Электрические соединения выполняйте в соответствии с цветовой маркировкой проводов: красный - +24 В, чёрный - 4–20 мА (обратная связь)

Безопасность и стандарты

Преобразователь PRT-101 соответствует требованиям промышленной безопасности для оборудования, работающего в условиях повышенной влажности и температур. Защита IP65 обеспечивает безопасную эксплуатацию в помещениях с риском брызг и запыления. Нет сертификатов взрывозащиты - не используйте в зонах с опасностью возгорания газов или пыли.

Преимущества

• Кремниевый сенсор и нержавеющая стальная мембрана обеспечивают длительную стабильность показаний даже при циклических нагрузках
• Класс точности 0,5 % выше, чем у базовых моделей PRT-100 - лучше подходит для систем, где нужна контрольная точность
• IP65 - возможность установки вне помещений или в сырых зонах без дополнительного кожуха
• Работает с гликолем - единственный в своей ценовой категории с такой совместимостью
• Напряжение питания 24 В - совместим с промышленными PLC и реле управления без необходимости внешних преобразователей

Ограничения применения

• Не предназначен для измерения абсолютного давления - только избыточного (относительно атмосферного)
• Максимальная температура 130 C - нельзя использовать в паровых системах с перегревом свыше этого значения
• Не работает с агрессивными химическими средами: кислотами, щелочами, органическими растворителями - только с водой, паром, газами и гликолем
• Не имеет встроенной самодиагностики - отказы определяются по отсутствию сигнала или его скачкам
• Не рекомендован для систем с частыми гидроударами - возможны повреждения сенсора

Примеры использования

• Контроль давления в подающем трубопроводе котельной с циркуляционным насосом
• Автоматическое регулирование давления в системе ХВС многоквартирного дома
• Защита компрессора от перегрузки по давлению в воздушной магистрали
• Мониторинг уровня давления в замкнутых контурах с теплоносителем на основе гликоля
• Система аварийного отключения насоса при снижении давления ниже заданного порога

Практические советы

• Перед первым включением проверьте соответствие полярности питания - неверное подключение может вывести преобразователь PRT-101 из строя
• При использовании в системах с гликолем убедитесь, что концентрация раствора не превышает 50% - высокая плотность может влиять на скорость реакции сенсора
• Для точной калибровки системы используйте эталонный манометр с классом точности не ниже 0,2%
• Если планируете установку на открытом воздухе - закройте кабельный вход термоусадкой или специальным колпачком, чтобы исключить попадание влаги
• При замене старого датчика - сравните тип резьбы и диапазон давления: PRT-101 0-1,6 МПа не заменяет модели с меньшим диапазоном, например, 0–1,0 МПа
