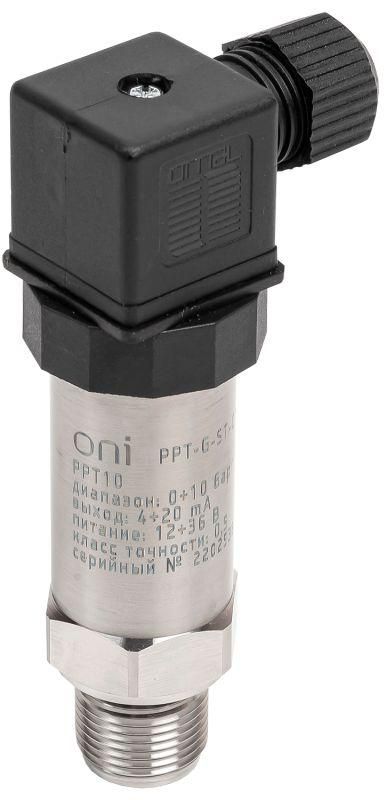

Преобразователь давления PPT10 0,5% 0-10Бар 4-20мА M20 DIN43650 ONI - PPT-G-ST-010-4-20-3-2 IEK

Преобразователь давления PPT10 0,5% 0-10Бар 4-20мА M20 DIN43650 от ONI (IEK) преобразует избыточное давление газа в стандартный токовый сигнал 4–20 мА, обеспечивая надёжную передачу данных в системы автоматизации. Артикул ppt-g-st-010-4-20-3-2 подходит для промышленного использования в условиях повышенной влажности и запылённости.

Назначение и область применения

Преобразователь давления PPT10 0,5% 0-10Бар 4-20мА M20 DIN43650 используется для измерения избыточного давления газа и перевода этого значения в аналоговый сигнал 4–20 мА. Он применяется в системах контроля и управления технологическими процессами, где требуется точная передача показаний давления на контроллеры, PLC или панели управления. Подходит для установки на компрессорах, воздушных магистралях, газовых баллонах, насосных станциях и других объектах с газовой средой.

Технические характеристики

• Диапазон измерения: 0–10 бар (эквивалентно 0–1 000 000 Па)
• Класс точности: +-0,5 % от верхнего предела измерения - обеспечивает высокую воспроизводимость показаний
• Выходной сигнал: 4–20 мА - совместим с большинством промышленных систем сбора данных
• Питание: постоянный ток 12–36 В (номинальное напряжение 36 В)
• Материал корпуса и мембраны: нержавеющая сталь - устойчив к коррозии и механическим повреждениям
• Тип присоединения: резьба M20×1,5 - соответствует стандарту DIN 43650
• Тип подключения: штекер - быстрый монтаж и демонтаж без инструментов
• Степень защиты: IP65 - защищён от пыли и струй воды с любого направления
• Максимальное избыточное давление: до 1500 кПа (15 бар) - допустим кратковременный перегруз без выхода из строя
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь давления PPT10 0,5% 0-10Бар 4-20мА M20 DIN43650 имеет резьбу M20×1,5, что позволяет легко установить его в трубопроводы, фланцы или адаптеры с такой же резьбой. Штекерное подключение упрощает замену устройства без перепайки проводов. Для правильной работы необходимо соблюдать полярность при подключении питания (12–36 В DC). Убедитесь, что посадочное место чистое и не имеет деформаций - это гарантирует герметичность. Не используйте герметик на резьбе - он может попасть внутрь чувствительной мембраны.

Безопасность и стандарты

Устройство соответствует требованиям IP65, что делает его безопасным для эксплуатации в помещениях с повышенной влажностью, на открытых площадках и в зонах с возможными брызгами воды. Конструкция выполнена из нержавеющей стали, исключающей выделение вредных веществ даже при длительной работе. Соответствие стандарту DIN 43650 гарантирует совместимость с промышленными кабельными вводами и креплениями.

Преимущества

• Высокая точность (+-0,5%) снижает погрешность в системах автоматического регулирования
• Нержавеющая сталь корпуса и мембраны обеспечивают долгий срок службы в агрессивных средах
• Штекерное подключение экономит время при обслуживании и замене
• Защита IP65 позволяет использовать устройство вне помещений без дополнительного кожуха
• Допустимая перегрузка до 15 бар даёт запас прочности на случай гидроудара или скачка давления

Ограничения применения

• Не предназначен для измерения давления жидкостей - только для газов
• Не рекомендован для вакуумных систем - работает только с избыточным давлением
• Питание должно быть постоянным током; переменный ток не поддерживается
• Не следует применять в средах с агрессивными химикатами, которые могут повредить нержавеющую сталь (например, концентрированные кислоты)
• Работает в температурном диапазоне, указанном производителем - превышение может вызвать сдвиг нуля или отказ

Примеры использования

• Контроль давления воздуха в пневматических линиях заводского оборудования
• Автоматизация подачи газа в печи или реакторы
• Мониторинг давления в баллонах с compressed air или природным газом
• Системы аварийного отключения при превышении порогового давления
• Централизованные АСУ ТП на энергообъектах и коммунальных сетях

Практические советы

• Перед установкой проверьте соответствие резьбы M20×1,5 на вашем оборудовании - не все фланцы имеют эту резьбу
• При подключении к контроллеру учитывайте, что 4 мА = 0 бар, а 20 мА = 10 бар - настройте масштабирование в программе
• Избегайте вибраций и ударных нагрузок - они могут повлиять на точность
• При длительной эксплуатации в условиях частых перепадов давления периодически проверяйте нулевой уровень сигнала
• Для удобства обслуживания оставляйте доступ к штекерному разъёму - не закрывайте его полностью корпусом или теплоизоляцией
