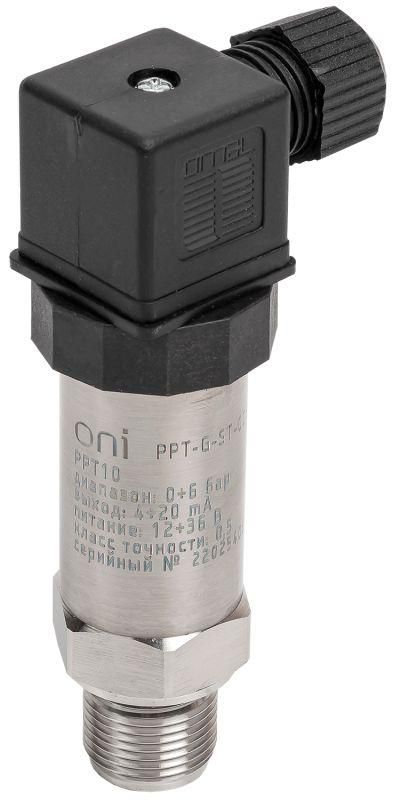

Преобразователь давления PPT10 0,5% 0-6Бар 4-20мА M20 DIN43650 ONI - PPT-G-ST-006-4-20-3-2 IEK

Преобразователь давления PPT10 0,5% 0-6Бар 4-20мА M20 DIN43650 от ONI (IEK) - надёжный датчик для преобразования избыточного давления газа в стандартный токовый сигнал 4–20 мА. Подходит для промышленных систем автоматизации, где важна точность и устойчивость к агрессивным средам.

Назначение и область применения

Преобразователь давления PPT10 0,5% 0-6Бар 4-20мА M20 DIN43650 преобразует физическое давление газа в электрический сигнал 4–20 мА, который легко считывается контроллерами, регистраторами и системами АСУ ТП. Устройство предназначено для работы с избыточным давлением - то есть разницей между давлением в трубопроводе и атмосферным. Применяется в системах контроля газового оборудования, компрессорах, pneumatic-системах, насосных станциях и на участках с высокими требованиями к стабильности сигнала.

Технические характеристики

• Диапазон измерения: 0–6 бар - оптимален для задач с низким и средним давлением газа.
• Класс точности: 0,5 % - обеспечивает погрешность не более половины процента от всего диапазона, что соответствует промышленному уровню точности.
• Выходной сигнал: 4–20 мА - стандартный аналоговый сигнал, совместимый с большинством промышленных контроллеров и вторичных приборов.
• Питание: DC 12–36 В - работает от широкого диапазона напряжений, позволяет использовать одинаковые источники питания для нескольких устройств.
• Присоединение: резьба M20×1,5 - типовое исполнение по DIN 43650, совместимо с большинством фланцевых и резьбовых переходников.
• Материал корпуса и мембраны: нержавеющая сталь - устойчив к коррозии, подходит для агрессивных и влажных сред.
• Степень защиты: IP65 - защищён от пыли и струй воды, допускает установку в помещениях с повышенной влажностью или на открытых площадках при условии защиты от прямого попадания осадков.
• Максимальное избыточное давление: 900 кПа (9 бар) - предельная нагрузка, которую устройство выдержит без повреждения, даже если давление временно превысит рабочий диапазон.
• Тип подключения: штекер - быстрый и удобный способ подключения/отключения без демонтажа устройства.
• Гарантия: 24 месяца - подтверждает качество сборки и материалов.

Совместимость и монтаж

Преобразователь давления PPT10 0,5% 0-6Бар 4-20мА M20 DIN43650 имеет резьбу M20×1,5, которая соответствует стандарту DIN 43650. Для монтажа используйте герметик на основе тефлона или подходящую прокладку - особенно важно при работе с газом. Штекерное подключение требует наличия кабеля с соответствующим разъёмом; рекомендуется применять экранированный кабель с заземлением экрана на стороне контроллера для минимизации помех. Напряжение питания должно находиться в пределах 12–36 В постоянного тока - выходное напряжение выше 36 В может вызвать отказ устройства.

Безопасность и стандарты

Преобразователь давления PPT10 0,5% 0-6Бар 4-20мА M20 DIN43650 соответствует требованиям IP65 и рассчитан на работу в условиях, где возможны пылевые и влагозагрязнения. Конструкция не содержит взрывоопасных элементов - не сертифицирован для зон с опасностью взрыва (Ex). Не применяйте в средах с жидкостями, маслами или химически активными парогазовыми смесями - материал мембраны устойчив к газам, но не ко всем агрессивным веществам.

Преимущества

• Высокая точность (0,5%) снижает необходимость частой калибровки.
• Нержавеющая сталь корпуса и мембраны гарантируют долгий срок службы в сложных условиях.
• Широкий диапазон питания (12–36 В) упрощает интеграцию в существующие системы.
• Штекерное подключение позволяет заменить устройство без перепайки проводов.
• Защита IP65 делает его пригодным для установки вне помещений при наличии минимальной защиты от дождя.

Ограничения применения

• Не предназначен для измерения абсолютного или вакуумного давления - только избыточного.
• Не используется в жидких средах, маслах, агрессивных химических растворах - мембрана из нержавеющей стали не защищена от всех видов коррозии.
• Не сертифицирован для взрывоопасных зон (Zone 0, 1, 2); не применяйте в местах с риском образования горючих газовых смесей.
• Максимальное избыточное давление - 9 бар. Превышение этого значения, даже кратковременное, может привести к повреждению чувствительного элемента.
• Не рекомендован для циклических перегрузок выше 80% от верхнего предела диапазона (более 4,8 бара).

Примеры использования

• Контроль давления воздуха в пневматической линии завода.
• Автоматизация подачи газа в печи или котлы.
• Системы мониторинга давления в баллонах с технологическим газом.
• Контроль давления в системах вентиляции и кондиционирования с газовым теплообменником.
• Подключение к PLC в системах управления насосными станциями с воздушным приводом.

Практические советы

• Перед установкой проверьте соответствие резьбы M20×1,5 на трубопроводе - не используйте адаптеры с другими шагами резьбы.
• При монтаже вибрационных систем закрепите кабель дополнительно, чтобы исключить механическую нагрузку на штекер.
• Для длительной работы в условиях температурных колебаний выбирайте место установки с минимальным воздействием прямого солнечного света.
• Проверяйте полярность при подключении питания - неверное подключение может вывести преобразователь давления PPT10 0,5% 0-6Бар 4-20мА M20 DIN43650 из строя.
• При первом запуске дайте устройству 10–15 минут на стабилизацию показаний после подачи давления - это нормально для датчиков с металлической мембраной.
