Преобразователь давления PRT-101 0-0.4 MПа M20х1.5 0.5проц. EKF PRT-101-0.4-0.5-M20

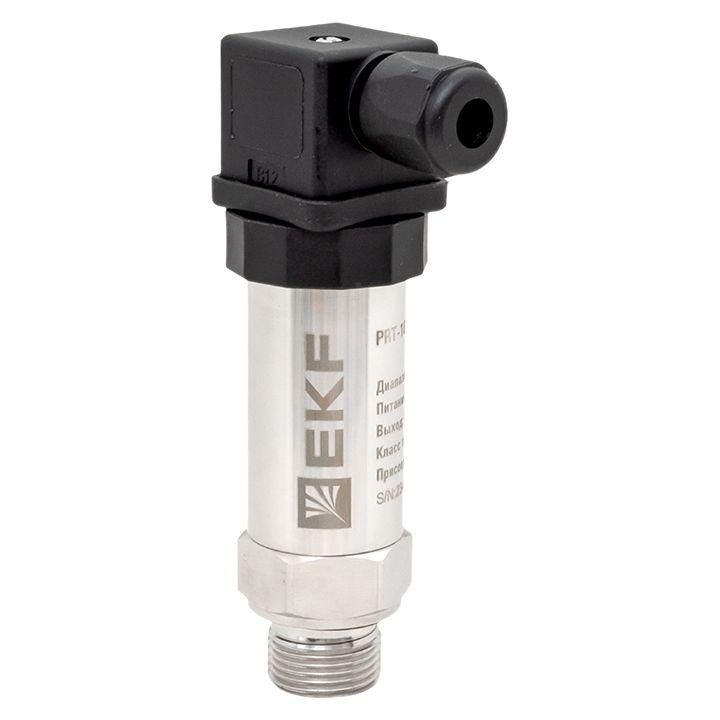

Преобразователь давления PRT-101 0-0,4 МПа с резьбой M20×1,5 и точностью 0,5% от EKF предназначен для измерения избыточного давления в системах водоснабжения, насосных станциях и котельных. Его конструкция с нержавеющей сталью и кремниевым сенсором обеспечивает стабильную работу даже в условиях повышенной влажности и агрессивных сред.

Назначение и область применения

Преобразователь давления PRT-101 используется для преобразования физического давления в электрический сигнал 4–20 мА. Он подходит для систем, где важны надёжность и долговечность, а не сверхвысокая точность. Применяется в:

• водоканалах и системах ХВС/ГВС;
• насосных станциях и компрессорных установках;
• котельных и автономных системах отопления;
• маслостанциях и вспомогательных технологических цепях.

Работает с такими средами, как вода, гликоль, пар и газы. Не предназначен для работы с твёрдыми частицами, абразивными или вязкими жидкостями.

Технические характеристики

• Измеряемый диапазон: 0–0,4 МПа (0–4 бар);
• Класс точности: +-0,5 % от верхнего предела измерения - означает максимальную погрешность 0,002 МПа в крайней точке диапазона;
• Выходной сигнал: 4–20 мА - совместим с большинством контроллеров и регистраторов промышленной автоматики;
• Напряжение питания: 24 В постоянного тока - стандартный уровень для промышленных систем;
• Максимальная температура среды: 130 C - допустимо использование в горячих контурах, но не в перегреваемых трубопроводах;
• Совместимость со средой: гликоль - подтверждена, другие химикаты требуют проверки;
• Степень защиты: IP65 - защищён от пыли и струй воды с любого направления, но не от длительного погружения.

Совместимость и монтаж

Преобразователь давления PRT-101 имеет резьбу M20×1,5 - стандартный тип для многих промышленных фланцев и адаптеров. Для монтажа используйте герметичную уплотнительную прокладку (например, EPDM или FKM). Не затягивайте слишком сильно - риск повреждения резьбы или чувствительного сенсора. Подключение выходного сигнала выполняйте через экранированный кабель, заземлив экран на одном конце. Рекомендуемая длина кабеля до 100 метров при использовании провода сечением ≥0,75 мм2.

Безопасность и стандарты

Преобразователь давления PRT-101 соответствует требованиям к промышленным устройствам по EMC и безопасности. Сертификация по ГОСТ Р IEC 61298-2 и EN 61010-1 подтверждает соответствие нормам для оборудования в промышленных условиях. Наличие IP65 позволяет применять устройство в помещениях с повышенной влажностью, но не во взрывоопасных зонах.

Преимущества

• Кремниевый сенсор + нержавеющая стальная мембрана обеспечивают стабильность показаний при колебаниях температуры и давления;
• Устойчивость к коррозии - особенно важно при работе с гликолем и водой;
• Выходной сигнал 4–20 мА исключает потерю информации при передаче на расстояние;
• IP65 - достаточная защита для большинства помещений и открытых площадок;
• Не требует внешних калибровок при правильном монтаже - снижает расходы на обслуживание.

Ограничения применения

• Не работает с агрессивными химикатами, кроме гликоля - например, нельзя применять в системах с кислотами, щелочами или растворителями;
• Максимальная температура 130 C - запрещено использование в паровых системах выше этого порога;
• Не рассчитан на импульсные нагрузки, гидроудары или вибрацию выше 10 g - необходима демпферизация в таких условиях;
• Не подходит для измерения давления в системах с твердыми включениями - возможен забив резьбового канала;
• Не сертифицирован для взрывоопасных зон (Ex-областей).

Примеры использования

• Контроль давления в подающем трубопроводе насосной станции водоканала;
• Автоматическое регулирование давления в системе теплоснабжения с гликолем;
• Защита компрессора от перегрузки по давлению в воздушной сети;
• Фиксация уровня давления в теплообменниках котельной.

Практические советы

• Перед установкой проверьте, чтобы резьба M20×1,5 была чистой и не деформированной - иначе будет утечка;
• Подключите питание 24 В до подачи давления - включение под нагрузкой может вызвать скачок сигнала;
• Если система подвержена гидроударам, установите демпфер между преобразователем PRT-101 и трубопроводом;
• Для контроля качества сигнала используйте мультиметр с функцией измерения тока - 4 мА = нулевое давление, 20 мА = 0,4 МПа;
• Не закрывайте корпус термоизоляционным материалом - это может привести к перегреву сенсора.
