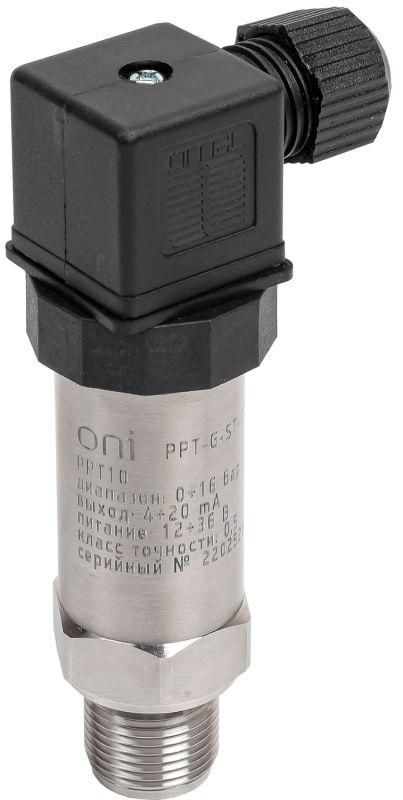

Преобразователь давления PPT10 0,5% 0-16Бар 4-20мА M20 DIN43650 ONI - PPT-G-ST-016-4-20-3-2 IEK

Преобразователь давления PPT10 0,5% 0-16Бар 4-20мА M20 DIN43650 от ONI (IEK) - надёжный датчик для преобразования избыточного давления газа в стандартный токовый сигнал 4–20 мА. Артикул ppt-g-st-016-4-20-3-2 подходит для промышленных систем автоматизации, где важна точность и устойчивость к агрессивным средам.

Назначение и область применения

Преобразователь давления PPT10 0,5% 0-16Бар 4-20мА M20 DIN43650 преобразует физическое давление газа в электрический сигнал 4–20 мА, который легко считывается контроллерами, регистраторами и PLC. Устройство предназначено для работы с избыточным давлением - то есть разницей между давлением в системе и атмосферным. Подходит для контроля давления в газопроводах, компрессорах, pneumatic системах, насосных станциях и других установках, где требуется постоянный мониторинг.

Технические характеристики

• Диапазон измерения: 0–16 бар (эквивалентно 0–1600 кПа)
• Класс точности: +-0,5 % от верхнего предела измерения - обеспечивает высокую воспроизводимость показаний
• Выходной сигнал: 4–20 мА (стандартный промышленный аналоговый сигнал)
• Питание: DC 12–36 В (работает на широком диапазоне напряжений, включая типичные 24 В)
• Максимальное избыточное давление: до 2400 кПа (не более 1,5× от максимального измеряемого значения - безопасная перегрузка)
• Материал корпуса и мембраны: нержавеющая сталь - устойчив к коррозии и механическому воздействию
• Тип присоединения: резьба M20×1,5 - совпадает с DIN 43650
• Тип подключения: штекер - быстрый монтаж и демонтаж без пайки
• Степень защиты: IP65 - защищён от пыли и струй воды с любого направления
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь давления PPT10 0,5% 0-16Бар 4-20мА M20 DIN43650 имеет резьбу M20×1,5, соответствующую стандарту DIN 43650. Для правильного монтажа используйте герметик (например, ленту FUM или анаэробный клей) на резьбе, чтобы исключить утечки. Штекерное подключение позволяет подключить устройство к кабелю с разъёмом типа M12 или другим, совместимым с 4-проводной схемой (питание + сигнал + земля + экранирование). Обязательно проверьте полярность при подключении питания - неверная полярность может повредить внутреннюю электронику. Кабель рекомендуется прокладывать отдельно от силовых линий, чтобы минимизировать помехи.

Безопасность и стандарты

Устройство соответствует требованиям IP65, что делает его пригодным для использования в условиях повышенной запылённости и влажности. Нержавеющая сталь корпуса и мембраны обеспечивает химическую стойкость к большинству газов, включая воздух, аргон, метан, природный газ. Не предназначен для контакта с жидкостями, щелочами, кислотами или агрессивными химическими веществами. Работает в температурном диапазоне, указанном в документации производителя - не превышайте допустимые пределы.

Преимущества

• Высокая точность класса 0,5 % - снижает погрешность в системах управления
• Нержавеющий корпус и мембрана - долгий срок службы даже в агрессивной среде
• Широкий диапазон питания (12–36 В) - совместим с большинством промышленных систем
• Штекерное подключение - экономит время при замене и обслуживании
• Защита IP65 - выдерживает условия цехов, наружных установок и помещений с частой мойкой

Ограничения применения

• Не используется для измерения давления жидкостей - мембрана рассчитана только на газовые среды
• Не подходит для вакуумных режимов - минимальное измеряемое давление - 0 бар (атмосферное)
• Не применяется в средах с агрессивными химикатами, маслами, конденсатом или частицами твердых веществ
• Максимальное рабочее давление - 16 бар; превышение выше 2400 кПа (24 бар) недопустимо - возможна деформация мембраны
• Не предназначен для взрывоопасных зон - отсутствует сертификация ATEX/IECEx

Примеры использования

• Контроль давления в газовой линии на котельной
• Автоматизация воздушных компрессоров в производстве
• Системы контроля давления в трубопроводах с природным газом
• Пневматические системы на конвейерах и роботизированных участках
• Мониторинг давления в баллонах с инертными газами

Практические советы

• Перед установкой убедитесь, что резьба M20×1,5 на вашем оборудовании точно совпадает - не используйте переходники, если они нарушают герметичность
• При подключении к PLC используйте терминалы с опциональным фильтром сигнала - это снизит влияние электромагнитных помех
• Проверяйте целостность кабеля и экрана перед первым запуском - плохой контакт может вызвать скачки сигнала
• При длительной работе на пределе диапазона (16 бар) периодически проверяйте показания - возможно, потребуется калибровка через 12–18 месяцев
• Для установки в местах с вибрацией используйте амортизирующие муфты - это продлит жизнь мембране
