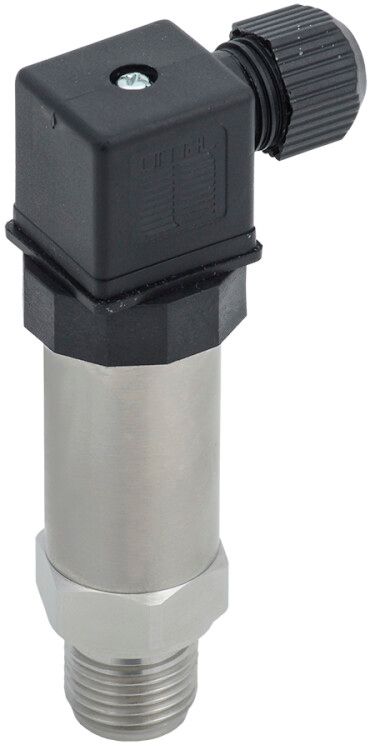

Преобразователь избыточного давления PPT10 0,5% 0-16Бар 0-10В G1/2 DIN43650 ONI - PPT-G-ST-016-0-10-2-2 IEK

Преобразователь давления PPT10 0,5% 0-16Бар 0-10В G1/2 DIN43650 от ONI (IEK) преобразует избыточное давление в аналоговый выходной сигнал 0–10 В, обеспечивая точную передачу данных в системы автоматизации. Артикул ppt-g-st-016-0-10-2-2 подходит для промышленного использования в условиях повышенной запылённости.

Назначение и область применения

Преобразователь давления PPT10 0,5% 0-16Бар 0-10В G1/2 DIN43650 используется для измерения избыточного давления газов и жидкостей и перевода этого значения в унифицированный электрический сигнал 0–10 В. Подходит для подключения к контроллерам, регистраторам, ПЛК и другим устройствам управления. Применяется в системах контроля давления на насосных станциях, компрессорах, pneumatic и гидравлических установках, а также в технологических линиях с требованием к стабильному сигналу.

Технические характеристики

• Диапазон измерений: 0–16 бар - позволяет контролировать давление до уровня, характерного для средних и высоких напорных систем.
• Выходной сигнал: 0–10 В - линейная зависимость между давлением и напряжением; совместим с большинством промышленных входов АЦП.
• Класс точности: 0,5 % - максимальная погрешность составляет +-0,08 бар в пределе шкалы, что соответствует требованиям точных производственных процессов.
• Напряжение питания: 24 В постоянного тока - стандартное питание для промышленных систем, устойчиво к колебаниям.
• Номинальный ток потребления: 0,05 А - низкое энергопотребление, не нагружает источник питания.
• Размер резьбы: G1/2 - стандартная метрическая резьба, совместима с трубопроводами и фитингами по ГОСТ 6357.
• Степень защиты: IP65 - защищён от пыли и струй воды, подходит для установки в цехах с влажностью и пылевой нагрузкой.
• Способ монтажа: навинчивание - быстрая и надёжная установка без дополнительных креплений.
• Гарантийный срок: 24 месяца - подтверждённая долговечность конструкции.

Совместимость и монтаж

Преобразователь давления PPT10 0,5% 0-16Бар 0-10В G1/2 DIN43650 монтируется путём навинчивания на резьбовое соединение с помощью ключа. Для герметичности рекомендуется использовать ленту ФУМ или анаэробный герметик. Установка возможна как вертикально, так и горизонтально - ориентация не влияет на точность. Выходной сигнал 0–10 В подключается к аналоговым входам ПЛК или регуляторов с импедансом не менее 10 кОм. Напряжение питания 24 В DC должно быть стабилизировано, без значительных скачков.

Безопасность и стандарты

Преобразователь давления PPT10 0,5% 0-16Бар 0-10В G1/2 DIN43650 соответствует требованиям EN 61010-1 (безопасность электрооборудования) и имеет степень защиты IP65, обеспечивающую безопасную работу в условиях промышленной среды. Соответствие стандарту DIN 43650 гарантирует совместимость с типовыми промышленными разъёмами и кабельными системами.

Преимущества

• Высокая точность класса 0,5 % снижает необходимость частых калибровок.
• IP65 защищает от внешней среды - не требуется дополнительный корпус или кожух.
• Низкое потребление тока (0,05 А) позволяет подключать несколько датчиков к одному источнику питания.
• Резьба G1/2 - универсальный размер, легко заменить на существующих линиях.
• Сигнал 0–10 В легко интерфейсится с большинством современных систем управления без дополнительных преобразователей.

Ограничения применения

• Не предназначена для измерения абсолютного или вакуумного давления - только избыточного (относительно атмосферного).
• Не допускается использование в агрессивных средах: кислоты, щёлочи, растворители - материал диафрагмы не указан как химически стойкий.
• Работает только при температуре окружающей среды, совместимой с IP65 (обычно –25…+70 C); экстремальные температуры требуют проверки спецификаций производителя.
• Выходной сигнал 0–10 В чувствителен к помехам - при длинных кабелях (>50 м) необходимо применять экраны и заземление.

Примеры использования

• Контроль давления воздуха в пневматической линии станка.
• Измерение давления воды в системе охлаждения теплогенератора.
• Автоматическое управление насосом по уровню давления в гидравлическом контуре.
• Фиксация перепада давления в фильтре для сигнализации забивания.

Практические советы

• Перед установкой убедитесь, что резьба на трубопроводе чистая и не повреждена - иначе возникнет утечка.
• При использовании в вибрационных средах закрепите кабель дополнительно, чтобы избежать обрыва проводов.
• Для точного считывания сигнала используйте входы с разрешением не ниже 12 бит и фильтрацией шума.
• Проверьте полярность при подключении питания - неверное подключение выведет прибор из строя.
• Артикул ppt-g-st-016-0-10-2-2 - единственный вариант в этой серийной линейке с таким набором параметров; другие модели имеют другой диапазон или выходной сигнал.
