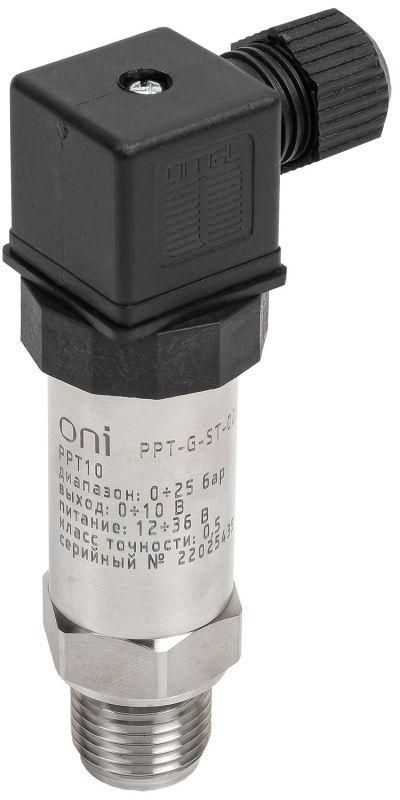

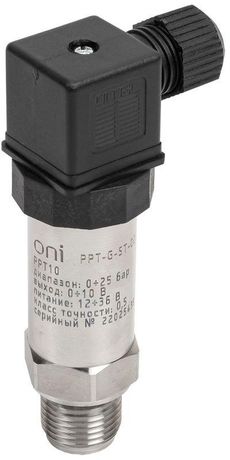

Преобразователь давления PPT10 0,5% 0-25Бар 0-10В G1/2 DIN43650 ONI - PPT-G-ST-025-0-10-2-2 IEK

Преобразователь давления PPT10 0,5% 0-25Бар 0-10В G1/2 DIN43650 от ONI (IEK) - это надёжный датчик для преобразования избыточного давления газа в аналоговый выходной сигнал 0–10 В. Подходит для систем автоматизации, где требуется точная передача показаний давления на контроллеры и регистраторы.

Назначение и область применения

Преобразователь давления PPT10 0,5% 0-25Бар 0-10В G1/2 DIN43650 преобразует физическое давление газа в электрический сигнал 0–10 В. Он используется там, где необходимо точно измерить и передать уровень давления в реальном времени - например, в системах контроля компрессоров, газопроводов, pneumatic-устройств и технологических линий с газовой средой.

Технические характеристики

• Диапазон измерения: 0–25 бар - измеряет давление от атмосферного до максимального значения 25 бар.
• Класс точности: 0,5 % - погрешность не более половины процента от всего диапазона, что обеспечивает высокую воспроизводимость показаний.
• Выходной сигнал: 0–10 В постоянного тока - совместим с большинством PLC, регуляторов и сборщиков данных.
• Питание: DC 12–36 В - работает от широкого диапазона напряжений, устойчив к колебаниям сети.
• Тип присоединения: резьба G1/2 - стандартное метрическое присоединение, легко интегрируется в трубопроводы.
• Материал корпуса и мембраны: нержавеющая сталь - устойчив к коррозии, подходит для агрессивных сред и длительной эксплуатации.
• Степень защиты: IP65 - защищён от пыли и струй воды, можно использовать в условиях повышенной влажности и запылённости.
• Максимальное избыточное давление: 3750 кПа (37,5 бар) - выдерживает кратковременные перегрузки выше рабочего предела без повреждения.
• Тип подключения: штекер - быстрый и надёжный способ подключения без пайки.
• Гарантия: 24 месяца - подтверждает качество изготовления и долговечность.

Совместимость и монтаж

Преобразователь давления PPT10 0,5% 0-25Бар 0-10В G1/2 DIN43650 имеет резьбу G1/2, которая соответствует международному стандарту ISO 228. Для установки используйте герметик (например, ленту FUM) на резьбе, чтобы исключить утечки. Штекерное подключение позволяет быстро заменить устройство без демонтажа проводки. Убедитесь, что питание соответствует требованиям - 12–36 В постоянного тока. Напряжение выше 36 В недопустимо - это вызовет выход из строя.

Безопасность и стандарты

Преобразователь давления PPT10 0,5% 0-25Бар 0-10В G1/2 DIN43650 соответствует требованиям IP65 и рассчитан на работу в соответствии с нормами безопасности для промышленных датчиков. Присоединение выполнено по стандарту DIN 43650, что гарантирует механическую и электрическую совместимость с промышленными системами.

Преимущества

• Высокая точность (0,5%) снижает необходимость частых калибровок.
• Нержавеющая сталь корпуса и мембраны обеспечивают долгий срок службы даже при работе с агрессивными газами.
• Широкий диапазон питания (12–36 В) делает его универсальным для различных систем управления.
• Защита IP65 позволяет применять устройство вне помещений и в сложных условиях производства.
• Штекерное подключение экономит время при обслуживании и замене.

Ограничения применения

• Не предназначен для жидкостей - только для газов. Использование с водой, маслом или другими жидкостями приведёт к повреждению мембраны.
• Не допускается превышение максимального избыточного давления 3750 кПа - возможна деформация чувствительного элемента.
• Выходной сигнал 0–10 В требует подключения к оборудованию с входным импедансом не менее 10 кОм; при низком импедансе сигнал будет искажён.
• Не рекомендуется для циклических ударных нагрузок - лучше использовать в стабильных режимах работы.

Примеры использования

• Контроль давления воздуха в пневматической системе станка.
• Автоматизация подачи газа в печи или реакторы.
• Мониторинг давления в баллонах с compressed air на конвейере.
• Системы аварийного отключения при превышении порогового давления в газопроводе.

Практические советы

• Перед установкой проверьте направление потока - датчик не имеет стрелки, но мембрана расположена так, что давление действует на её поверхность. Монтируйте так, чтобы давление воздействовало прямо на резьбовое отверстие.
• Учитывайте посадочный диаметр резьбы G1/2 - он совпадает с типичными фланцами и переходниками, но всегда сверьтесь с чертежом системы.
• Подключите экранированный кабель к выходу 0–10 В, особенно при длинных трассах (>10 м), чтобы минимизировать помехи.
• При первом включении дайте устройству прогреться 5–10 минут - это позволит стабилизировать начальные показания.
• Для калибровки используйте эталонный манометр класса точности не ниже 0,2 %. Калибровка не обязательна при использовании в неответственных системах, но рекомендована для промышленного контроля качества.
