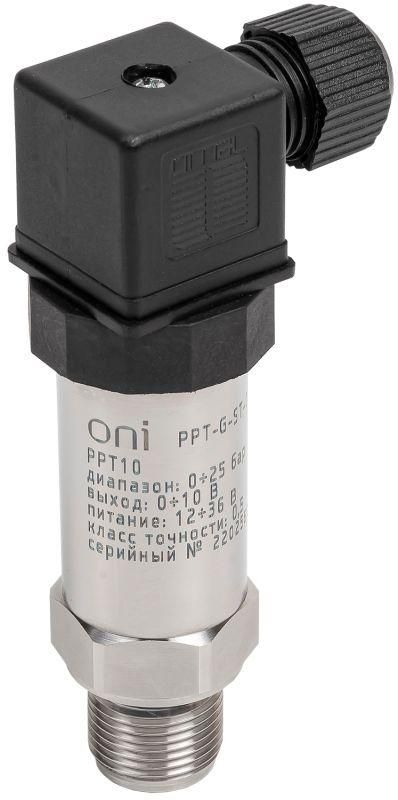

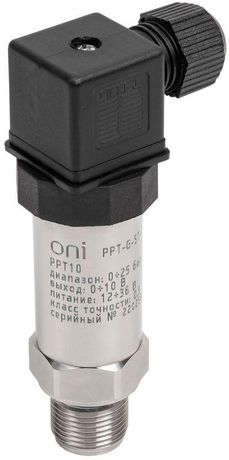

Преобразователь давления PPT10 0,5% 0-25Бар 0-10В M20 DIN43650 ONI - PPT-G-ST-025-0-10-3-2 IEK

Преобразователь давления PPT10 0,5% 0-25Бар 0-10В M20 DIN43650 от ONI (IEK) - это надёжный датчик для преобразования избыточного давления газа в аналоговый выходной сигнал 0–10 В. Артикул ppt-g-st-025-0-10-3-2 подходит для промышленных систем автоматизации, где требуется точная передача показаний давления.

Назначение и область применения

Преобразователь давления PPT10 0,5% 0-25Бар 0-10В M20 DIN43650 предназначен для измерения избыточного давления в газовых средах и преобразования этого значения в унифицированный напряжённый сигнал 0–10 В. Он используется в системах контроля и управления технологическими процессами: компрессорах, газопроводах, pneumatic-системах, вентиляционных установках и других устройствах, где необходима постоянная мониторинговая связь с контроллером.

Технические характеристики

• Диапазон измерения: 0–25 бар - позволяет фиксировать давление от атмосферного до максимального рабочего уровня.
• Класс точности: 0,5 % - обеспечивает погрешность не более половины процента от всего диапазона, что соответствует высокому уровню промышленной точности.
• Выходной сигнал: 0–10 В - совместим с большинством PLC, регуляторов и АЦП, не требует дополнительных преобразователей.
• Питание: DC 12–36 В - широкий диапазон напряжений упрощает интеграцию в системы с различными источниками энергии.
• Присоединение: резьба M20×1,5 - стандартный тип для промышленных трубопроводов, совпадает с DIN43650.
• Материал корпуса и мембраны: нержавеющая сталь - устойчив к коррозии, подходит для агрессивных сред и длительной эксплуатации.
• Степень защиты: IP65 - защищён от пыли и струй воды, допускает использование в помещениях с повышенной влажностью или на открытых площадках.
• Тип подключения: штекер - быстрый и надёжный монтаж без пайки, удобен для замены и обслуживания.
• Максимальное избыточное давление: 3750 кПа (37,5 бар) - предельная нагрузка, которую устройство выдержит без повреждения.
• Гарантия: 24 месяца - подтверждает качество сборки и долговечность компонентов.

Совместимость и монтаж

Преобразователь давления PPT10 0,5% 0-25Бар 0-10В M20 DIN43650 легко интегрируется в существующие системы благодаря стандартному резьбовому соединению M20×1,5 и выходному сигналу 0–10 В. Для монтажа используйте подходящий ключ на 27 мм. Убедитесь, что резьба на трубопроводе также имеет размер M20×1,5 - несовместимые резьбы приведут к утечкам или повреждению датчика. Штекерное подключение требует наличия соответствующего разъёма на стороне контроллера. Подключите питание строго в диапазоне 12–36 В постоянного тока - превышение напряжения вызовёт выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям IP65 по степени защиты и рассчитано на работу в условиях, где возможны брызги воды и наличие пыли. Соответствие стандарту DIN43650 гарантирует механическую совместимость с промышленными фланцами и переходниками. Нагрузка до 37,5 бар является безопасным пределом перегрузки - превышение этого значения недопустимо даже кратковременно.

Преимущества

• Высокая точность (0,5%) снижает вероятность ошибок в управлении процессами.
• Нержавеющая сталь обеспечивает долгий срок службы в агрессивных средах.
• Широкий диапазон питания (12–36 В) упрощает подбор источника энергии.
• Штекерное подключение исключает необходимость в пайке и ускоряет сервисное обслуживание.
• Защита IP65 делает устройство пригодным для использования вне закрытых щитов.

Ограничения применения

• Не предназначен для измерения давления жидкостей - только для газов.
• Не работает при температуре выше +85 C (не указано явно, но материал и герметизация не рассчитаны на экстремальные температуры).
• Не следует использовать в средах с агрессивными химикатами, которые могут воздействовать на нержавеющую сталь (например, концентрированные кислоты).
• Выходной сигнал 0–10 В требует подключения к оборудованию с входом аналогового сигнала - не подходит для систем, работающих только с 4–20 мА.
• Не рекомендован для вакуумных режимов - минимальное измеряемое давление равно атмосферному (0 бар = избыточное давление).

Примеры использования

• Контроль давления воздуха в пневматических линиях на заводе.
• Автоматическое регулирование давления газа в системах сжиженного природного газа (СПГ).
• Мониторинг давления в воздушных компрессорах для предотвращения перегрузки.
• Интеграция в системы HVAC для контроля давления в каналах вентиляции.

Практические советы

• Перед установкой проверьте соответствие резьбы M20×1,5 на трубопроводе - используйте резьбовой калибр, если есть сомнения.
• Подключайте питание только после физической установки - включение при открытом соединении может вызвать скачок напряжения и повредить чувствительную электронику.
• Для точной калибровки убедитесь, что датчик установлен в горизонтальном положении - вертикальная ориентация может влиять на показания из-за собственного веса мембраны.
• При использовании в местах с вибрацией примените демпфирующие муфты или кабельные зажимы - частые колебания сокращают срок службы внутренних элементов.
• При замене старого датчика сверьте артикул ppt-g-st-025-0-10-3-2 - другие модели серии PPT10 имеют другой диапазон или выходной сигнал.
