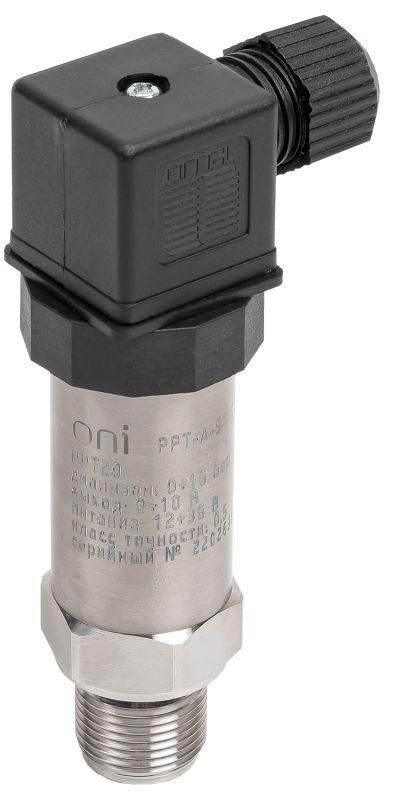

Преобразователь давления PPT20 0,5% 0-16Бар 0-10В M20 DIN43650 ONI - PPT-A-ST-016-0-10-3-2 IEK

Преобразователь давления PPT20 0,5% 0-16Бар 0-10В M20 DIN43650 от ONI (IEK) - это надёжный датчик для преобразования давления газа в аналоговый электрический сигнал 0–10 В. Артикул ppt-a-st-016-0-10-3-2 подходит для промышленного контроля в системах с высокими требованиями к точности и устойчивости.

Назначение и область применения

Преобразователь давления PPT20 0,5% 0-16Бар 0-10В M20 DIN43650 преобразует физическое давление газа в электрический сигнал 0–10 В, который легко считывается контроллерами, автоматикой или регистраторами. Устройство предназначено для постоянного мониторинга давления в закрытых системах. Подходит для установки на компрессорах, pneumatic-системах, газопроводах, технологических линиях с газовой средой. Абсолютное измерение позволяет использовать устройство там, где важна отсчётная шкала от полного вакуума - например, в герметичных камерах или вакуумных насосах.

Технические характеристики

• Диапазон измерения: 0–16 бар (абсолютное давление)
• Класс точности: +-0,5 % - обеспечивает минимальную погрешность в широком диапазоне нагрузок
• Выходной сигнал: 0–10 В постоянного тока - совместим с большинством PLC и аналого-цифровых модулей
• Питание: DC 12–36 В - работает от стандартных промышленных источников, максимальное напряжение - 36 В
• Максимальное избыточное давление: 2400 кПа (24 бар) - выдерживает кратковременные перегрузки выше предела измерения
• Тип присоединения: резьба M20×1,5 - соответствует стандарту DIN43650
• Тип подключения: штекер - быстрый монтаж и демонтаж без пайки
• Степень защиты: IP65 - защищён от пыли и струй воды с любого направления
• Материал корпуса и мембраны: нержавеющая сталь - устойчив к коррозии, подходит для агрессивных сред
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь давления PPT20 0,5% 0-16Бар 0-10В M20 DIN43650 имеет резьбу M20×1,5 - совместим с трубопроводами и фланцами, оснащёнными этой резьбой. Штекерное подключение требует наличия подходящего кабеля с разъёмом типа, соответствующим выходному разъёму устройства. Для монтажа используйте ключ на 27 мм. Установите датчик так, чтобы резьбовое соединение было плотным, без перекосов. Не допускайте механических нагрузок на кабель - он не является несущим элементом. Напряжение питания должно находиться в пределах 12–36 В; при снижении ниже 12 В возможна потеря сигнала.

Безопасность и стандарты

Устройство соответствует стандарту DIN43650 по типу присоединения. Защита IP65 гарантирует безопасную работу в условиях повышенной запылённости и влажности. Корпус из нержавеющей стали обеспечивает химическую стойкость. Преобразователь давления PPT20 0,5% 0-16Бар 0-10В M20 DIN43650 не предназначен для работы с жидкостями, паром или взрывоопасными средами - см. раздел “Ограничения”.

Преимущества

• Высокая точность (+-0,5%) - минимизация ошибок в системах управления
• Абсолютное измерение - возможность работать с вакуумом и герметичными контурами
• Нержавеющий корпус и мембрана - долгий срок службы даже в агрессивной среде
• Штекерное подключение - экономия времени при замене или обслуживании
• Увеличенный порог перегрузки (24 бар) - повышает надёжность при скачках давления

Ограничения применения

• Не применяется для жидких сред - мембрана рассчитана исключительно на газ
• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не рекомендован для работы с паром, горячими газами свыше +85 C - температурный режим не указан, но материал и герметика имеют ограниченную термостойкость
• Не используется в вибрационных системах без амортизирующих креплений - риск повреждения чувствительной мембраны
• Выходной сигнал 0–10 В требует внешнего источника питания - не автономный датчик

Примеры использования

• Контроль давления воздуха в пневматической линии станка
• Мониторинг давления в герметичной камере вакуумной печи
• Автоматический регулятор давления газа в системе подачи топлива
• Система безопасности компрессора - отключение при превышении порога
• Лабораторные установки с точным управлением давлением газа

Практические советы

• Перед установкой проверьте соответствие резьбы M20×1,5 на трубопроводе - не используйте переходники с другими шагами
• Подключайте питание только после окончания монтажа - включение при неплотном соединении может вызвать пробой мембраны
• Для длительной работы в условиях колебаний давления выбирайте модели с запасом по диапазону - здесь максимум 16 бар, лучше не нагружать до предела
• Проверяйте полярность питания: неверное подключение может вывести датчик из строя
• При использовании в системах с частыми включениями/выключениями - убедитесь, что кабель не перегибается и не натянут
• При замене старого датчика - сравните класс точности и выходной сигнал: 0–10 В отличается от 4–20 мА, и требует перенастройки входного модуля
