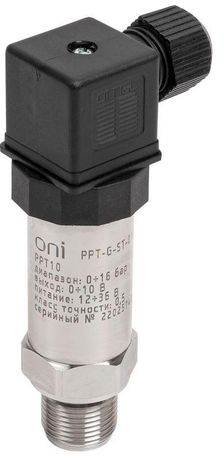

Преобразователь давления PPT10 0,5% 0-16Бар 0-10В M20 DIN43650 ONI - PPT-G-ST-016-0-10-3-2 IEK

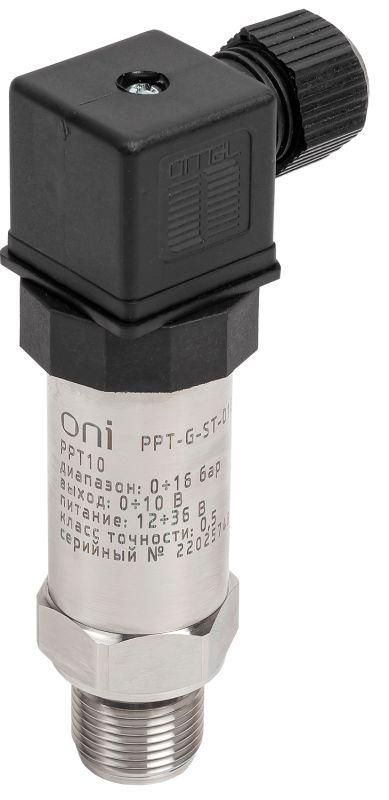

Преобразователь давления PPT10 0,5% 0-16Бар 0-10В M20 DIN43650 от ONI (IEK) - устройство для точного измерения избыточного давления газа и преобразования его в аналоговый сигнал 0–10 В. Артикул ppt-g-st-016-0-10-3-2 подходит для промышленных систем, где важна надежность и устойчивость к внешним воздействиям.

Назначение и область применения

Преобразователь давления PPT10 0,5% 0-16Бар 0-10В M20 DIN43650 используется для преобразования физического давления газа в электрический сигнал 0–10 В. Это позволяет подключить его к контроллерам, регистраторам или автоматическим системам управления. Устройство предназначено для работы с избыточным давлением - то есть разницей между давлением в системе и атмосферным давлением. Подходит для установки на компрессорах, pneumatic-системах, насосных станциях, воздушных магистралях и других объектах, где требуется контроль давления газа в реальном времени.

Технические характеристики

• Диапазон измерения: 0–16 бар - способен точно измерять давление от нуля до максимального значения 16 бар (1,6 МПа).
• Класс точности: 0,5 % - погрешность измерения не превышает половины процента от всего диапазона, что обеспечивает высокую воспроизводимость показаний.
• Выходной сигнал: 0–10 В - линейный аналоговый выход, совместимый с большинством промышленных входов PLC, регуляторов и АЦП.
• Питание: DC 12–36 В - работает от постоянного тока, не требует сети 220 В; оптимальная работа при напряжении 24 В.
• Максимальное избыточное давление: 2400 кПа (24 бар) - устройство выдерживает кратковременные перегрузки до 24 бар без повреждений.
• Тип присоединения: резьба M20×1,5 - стандартный метрический тип, соответствует DIN 43650.
• Тип подключения: штекер - быстрое подключение/отключение без пайки, защищённый контактный разъём.
• Степень защиты: IP65 - полностью герметичен от пыли, защищён от струй воды с любого направления.
• Материал корпуса и мембраны: нержавеющая сталь - устойчив к коррозии, подходит для агрессивных сред и частых мойках.
• Гарантия: 24 месяца - длительный срок гарантии подтверждает надёжность сборки.

Совместимость и монтаж

Преобразователь давления PPT10 0,5% 0-16Бар 0-10В M20 DIN43650 имеет резьбу M20×1,5, которая совместима с большинством трубопроводов и фланцевых переходников в промышленной автоматике. Для монтажа используйте подходящий ключ на 27 мм. Перед установкой проверьте соответствие резьбы и плотность прокладки - в комплекте прокладка не предусмотрена, её необходимо приобрести отдельно. Штекерное подключение позволяет легко заменить устройство без демонтажа проводки. Обязательно соблюдайте полярность при подключении питания: +12…+36 В и GND. Нельзя подключать к переменному току.

Безопасность и стандарты

Устройство соответствует требованиям IP65 и выполнено из нержавеющей стали, что делает его безопасным для использования во взрывоопасных зонах категории 21/22 (при условии сертификации системы в целом). Соответствует нормам DIN 43650 для промышленных датчиков. Гарантия 2 года подтверждает соответствие европейским стандартам качества. Не предназначен для работы с жидкостями, паром или агрессивными химическими веществами - материал мембраны рассчитан исключительно на сухой газ.

Преимущества

• Высокая точность (0,5%) снижает необходимость калибровки и повышает надёжность автоматических систем.
• Нержавеющий корпус и мембрана обеспечивают долгий срок службы даже в условиях повышенной влажности и температурных колебаний.
• Штекерное подключение экономит время при обслуживании и замене.
• Работа от широкого диапазона напряжений (12–36 В) позволяет использовать его в сетях с нестабильным питанием.
• Защита IP65 допускает установку вне помещений и в сырых цехах.

Ограничения применения

• Не применяется для измерения давления жидкостей, пара или масла - мембрана и внутренняя заполненная среда рассчитаны только на газ.
• Не рекомендован для вакуумных систем - минимальное измеряемое давление - 0 бар (атмосферное), ниже этого значения сигнал будет некорректным.
• Не подходит для сред с частицами, абразивами или конденсатом - возможен забив портов и повреждение мембраны.
• Максимальное рабочее давление - 16 бар, перегрузки выше 24 бар недопустимы - риск выхода из строя.
• Не имеет встроенной индикации - для контроля значений нужен внешний прибор (панель, HMI, PLC).

Примеры использования

• Контроль давления воздуха в пневматической линии на конвейере.
• Автоматическое управление компрессором в цехе по производству пластмасс.
• Фиксация давления в газовой магистрали на тепловой станции.
• Система безопасности в установках с сжатым газом - аварийное отключение при превышении порога.
• Лабораторные стенды для тестирования пневмокомпонентов.

Практические советы

• Перед первым включением проверьте, чтобы система была продута - остатки смазки или пыли могут повредить чувствительную мембрану.
• При монтаже вибрационных участков используйте амортизирующие муфты - механическая нагрузка влияет на точность.
• Для длинных кабельных трасс (>50 м) используйте экранированный кабель и заземлите экран - это предотвратит помехи на сигнале 0–10 В.
• Если в системе возможны гидроудары, установите демпфер перед датчиком - он снизит импульсные нагрузки.
• При использовании в холодных помещениях убедитесь, что температура окружающей среды не опускается ниже указанной в документации (не указана - уточните у производителя).
• Артикул ppt-g-st-016-0-10-3-2 - единственный вариант в этой серии с таким набором параметров. Не путайте с другими моделями PPT10, имеющими другие диапазоны или выходные сигналы.
