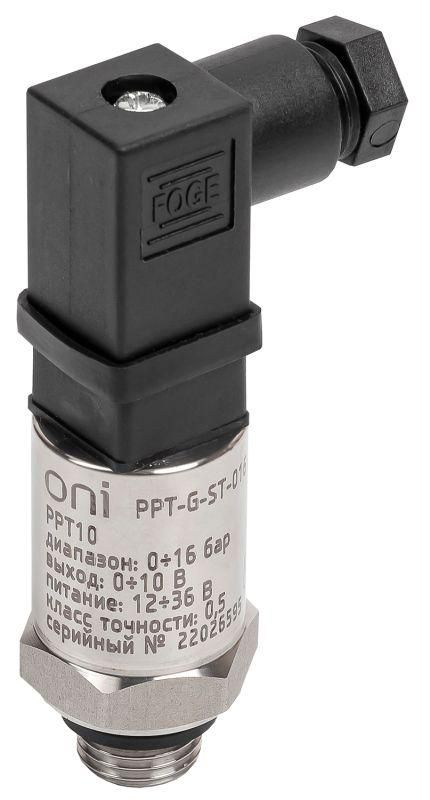

Преобразователь давления PPT10 0,5% 0-16Бар 0-10В G1/4 Mini 4-pin ONI - PPT-G-ST-016-0-10-1-1 IEK

Преобразователь давления PPT10 0,5% 0-16Бар 0-10В G1/4 Mini 4-pin от ONI (IEK) - компактный датчик для преобразования избыточного давления газа в аналоговый выходной сигнал 0–10 В. Подходит для систем автоматизации, где важна точность и надежная работа в условиях повышенной запыленности.

Назначение и область применения

Преобразователь давления PPT10 0,5% 0-16Бар 0-10В G1/4 Mini 4-pin используется для измерения избыточного давления газа и выдачи сигнала 0–10 В, совместимого с контроллерами, регистраторами и регуляторами. Применяется в системах контроля технологических процессов: pneumatic приводах, компрессорах, газовых установках, вентиляционных каналах и других устройствах, где требуется постоянный мониторинг давления.

Технические характеристики

• Диапазон измерения: 0–16 бар (избыточное давление)
• Выходной сигнал: 0–10 В постоянного тока
• Класс точности: +-0,5 % от верхнего предела измерения
• Питание: DC 12–36 В (напряжение до 36 В)
• Тип подключения: штекер 4-pin
• Размер резьбы: G1/4" (дюймовая метрическая резьба)
• Материал корпуса и мембраны: нержавеющая сталь
• Степень защиты: IP65 - защищён от пыли и струй воды с любого направления
• Максимальное избыточное давление: 2400 кПа (24 бар) - допустимый кратковременный перегруз
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь давления PPT10 0,5% 0-16Бар 0-10В G1/4 Mini 4-pin имеет резьбовое присоединение G1/4", что позволяет устанавливать его в стандартные фланцевые или трубные ответвления. Штекерный тип подключения обеспечивает быстрое и надёжное соединение без пайки. Для работы необходим источник питания постоянного тока 12–36 В. Учитывайте полярность при подключении - нарушение может повредить устройство. Монтаж рекомендуется выполнять так, чтобы резьбовой вход был направлен вниз или горизонтально, чтобы исключить попадание конденсата внутрь чувствительного элемента.

Безопасность и стандарты

Устройство соответствует требованиям по степени защиты IP65, что делает его пригодным для использования в помещениях с высокой запылённостью и возможными брызгами воды. Нержавеющая сталь корпуса и мембраны обеспечивают химическую стойкость к большинству газов, однако не предназначено для контакта с агрессивными жидкостями, щелочами или кислотами. Гарантийный срок составляет 2 года при соблюдении условий эксплуатации.

Преимущества

• Высокая точность класса 0,5 % - минимальная погрешность даже при малых изменениях давления
• Компактный форм-фактор “Mini” - удобен для установки в ограниченном пространстве
• Защита IP65 - работает в сложных промышленных условиях без дополнительного кожуха
• Нержавеющая сталь - долговечность против коррозии и механических воздействий
• Штекерное подключение - снижает время монтажа и замены

Ограничения применения

• Не для измерения абсолютного или вакуумного давления - только избыточное
• Подходит только для газовых сред; недопустим контакт с жидкостями, маслом или паром
• Максимальное рабочее давление - 16 бар; превышение выше 24 бар может вызвать повреждение мембраны
• Не рассчитан на работу при температуре ниже 0 C без теплоизоляции - риск образования конденсата внутри
• Выходной сигнал 0–10 В требует согласованного входа приемника - несовместим с 4–20 мА системами без преобразователя

Примеры использования

• Контроль давления воздуха в пневматической линии станка
• Автоматическое управление давлением в газовом контуре печи
• Мониторинг давления в воздушных фильтрах системы вентиляции
• Фиксация давления в баллонах с compressed air на конвейере

Практические советы

• Перед установкой проверьте соответствие резьбы G1/4" на оборудовании - используйте герметик на резьбе, если есть риск утечки
• При использовании в циклических нагрузках (частые скачки давления) увеличьте интервал между измерениями в программе контроллера, чтобы продлить жизнь мембране
• Для точного считывания сигнала 0–10 В применяйте экранированный кабель и заземлите экран на стороне приёмника
• Не затягивайте резьбу слишком сильно - момент затяжки не более 20 Нм, иначе деформируется мембрана
• На этапе тестирования подайте питание 24 В - это оптимальное напряжение для стабильной работы вне зависимости от колебаний сети
