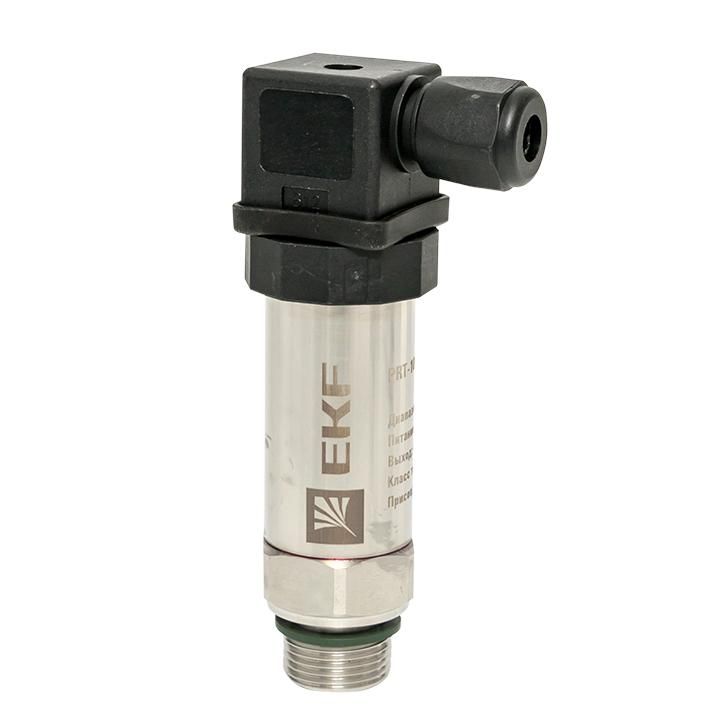

Преобразователь давления EKF PRT-100-0.6-1.0-M20

Преобразователь давления с резьбовым присоединением M20, диапазон 0.6–1,0 бар - это надёжный датчик от EKF серии PROxima (артикул prt-100-0,6-1,0-m20), предназначенный для контроля низкого избыточного давления в воздушных системах. Он выдаёт аналоговый сигнал 4–20 мА и работает при напряжении 12–30 В.

Назначение и область применения

Этот преобразователь используется для измерения избыточного давления воздуха в системах, где не требуются высокая точность и сложная калибровка. Подходит для контроля давления в пневматических линиях, вентиляционных каналах, компрессорных установках и системах сжатого воздуха. Также может применяться в вспомогательных контурах ЖКХ, например, для мониторинга давления в трубопроводах с воздухом или инертными газами.

Технические характеристики

• Диапазон измерения: 0–6 бар (рабочий диапазон - 0,6–1,0 бар; устройство оптимально точно в этом интервале)
• Выходной сигнал: 4–20 мА (стандартный токовый цикл для промышленной автоматики)
• Напряжение питания: 12–30 В постоянного тока
• Резьбовое присоединение: M20×1,5 - внутренняя резьба, совместима с фитингами стандарта ISO 228
• Материал мембраны: керамика - устойчива к коррозии, механическим воздействиям и агрессивным средам
• Совместимая среда: воздух (не предназначен для воды, пара, масла или химически активных жидкостей)

Совместимость и монтаж

Преобразователь давления EKF PRT-100 (артикул prt-100-0,6-1,0-m20) монтируется через резьбу M20×1,5. Для герметичности рекомендуется использовать лён или анаэробный герметик - не используйте тефлоновую ленту, так как она может попасть внутрь и повредить мембрану. Выходной сигнал 4–20 мА подключается к контроллеру или вторичному прибору с входом типа токового контура. Обязательно соблюдайте полярность: "+" - красный провод, "-" - синий или чёрный. Максимальный момент затяжки - 25 Нм.

Безопасность и стандарты

Устройство соответствует общепромышленным нормам EMC и защищено от перегрузок по питанию. Сертификаты соответствия ЕАЭС имеются, но степень защиты IP не указана - не допускается использование во влажных помещениях без дополнительной защиты корпуса.

Преимущества

• Керамическая мембрана обеспечивает долгий срок службы даже при колебаниях давления
• Стандартный выход 4–20 мА легко интегрируется в существующие системы АСУ ТП
• Не требует внешнего питания - работает от стандартных промышленных источников 12–30 В
• Простая замена старых датчиков благодаря универсальной резьбе M20

Ограничения применения

• Не предназначен для измерения давления воды, пара, масла или агрессивных жидкостей - материал мембраны не рассчитан на них
• Рабочий диапазон 0,6–1,0 бар - вне этого интервала точность снижается, возможны значительные погрешности
• Не имеет защиты от пыли и влаги (IP не указан) - запрещён монтаж в открытых условиях или сырых зонах
• Не подходит для систем, где требуется высокая точность (+-0,5% и лучше); для таких задач используются модели PRT-101

Примеры использования

• Контроль давления в пневмотрубопроводе на участке сборки автокомпонентов
• Мониторинг давления воздуха в системе вакуумной упаковки
• Автоматическое отключение компрессора при достижении порога 0,9 бар
• Сигнализация низкого давления в системе продувки котла

Практические советы

• Перед установкой проверьте, что рабочее давление в системе не превышает 6 бар - превышение может повредить мембрану
• Если система содержит конденсат, установите перед датчиком водоотводчик или каплеулавливатель
• Для длительной работы в условиях вибрации закрепите корпус с помощью хомута, чтобы исключить нагрузку на резьбу
• При использовании в системах с частыми импульсами давления (например, в пневмоцилиндрах) выбирайте модель с демпфером - этот датчик не оснащён встроенным демпфированием
• Заменяйте только на аналогичную модификацию: другие версии PRT-100 имеют другой диапазон - не путайте с 0–1 бар или 0–10 бар
