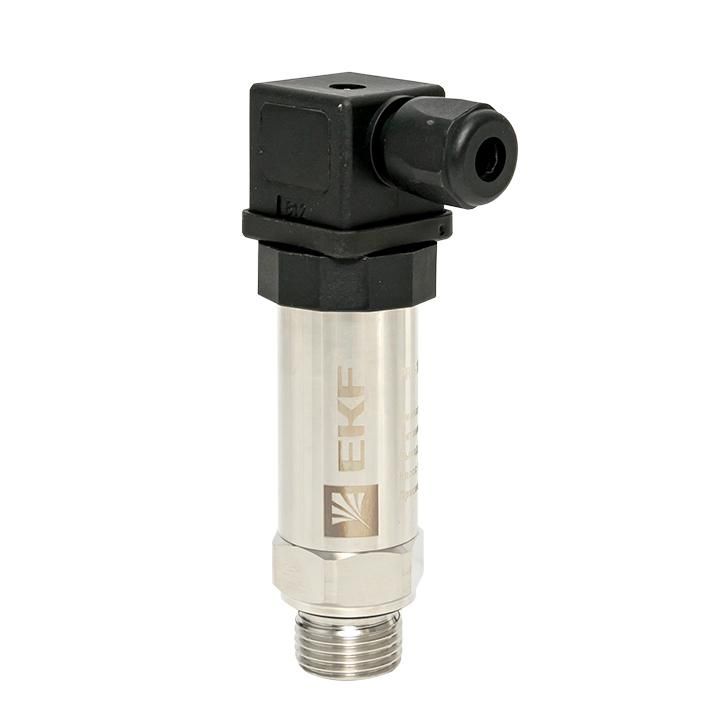

Преобразователь давления EKF PRT-100-0.6-1.0-G2

Преобразователь давления с резьбовым присоединением G2, диапазон 0.6–1,0 бар (артикул prt-100-0,6-1,0-g2, бренд EKF PROxima) предназначен для измерения избыточного давления в системах с маслом, выдавая аналоговый сигнал 4–20 мА. Он сочетает простую конструкцию, устойчивость к агрессивным средам и надёжную работу в условиях слабых требований к точности.

Назначение и область применения

Этот преобразователь используется для контроля давления в замкнутых системах, где важна стабильность, а не высокая точность. Подходит для задач, где измеряется давление масла - например, в смазочных системах, гидравлических агрегатах, маслостанциях, компрессорах и вспомогательном оборудовании. Также может применяться в системах ЖКХ, ГВС, ХВС и насосных станциях, если рабочая среда совместима с материалом мембраны.

Технические характеристики

• Диапазон измерения: 0–6 бар (рабочий диапазон - 0,6–1,0 бар; устройство оптимально работает в этом интервале)
• Выходной сигнал: 4–20 мА - стандартный токовый сигнал для подключения к контроллерам, АСУ и вторичным приборам
• Напряжение питания: 12–30 В постоянного тока - совместимо с большинством промышленных источников
• Резьбовое присоединение: G2 (дюймовая цилиндрическая резьба, соответствует ISO 228-1)
• Материал мембраны: керамика - устойчива к коррозии, химически инертна, не реагирует на масло и другие агрессивные жидкости
• Тип измерения: избыточное (манометрическое) давление - относительно атмосферного
• Среда: совместим с маслом, водой, паром, газами - но не с твёрдыми частицами, абразивными или вязкими средами без фильтрации

Совместимость и монтаж

Преобразователь давления EKF PROxima prt-100-0,6-1,0-g2 монтируется через резьбу G2. Для герметизации используйте ленту ФУМ или анаэробный герметик - не применяйте паклю. Установка должна выполняться так, чтобы резьбовой штуцер был направлен вертикально или горизонтально, исключая положение «вверх» - это снижает риск попадания конденсата внутрь корпуса. Подключение сигнала: два провода (токовая петля), полярность соблюдается - красный (+), синий (-). Максимальная температура среды - до +85 C, окружающая среда - до +60 C.

Безопасность и стандарты

Преобразователь соответствует общепромышленным нормам безопасности, но не имеет сертификатов взрывозащиты (Ex), IP-защиты или ATEX. Не предназначен для работы во взрывоопасных зонах. Защита от внешних воздействий не указана - рекомендуется использовать в защищённых помещениях или с дополнительным кожухом.

Преимущества

• Керамическая мембрана обеспечивает долговечность при работе с маслом и другими агрессивными жидкостями
• Стандартный выход 4–20 мА легко интегрируется в существующие системы автоматизации
• Широкий диапазон питания (12–30 В) повышает гибкость при подключении
• Простая и проверенная конструкция - минимум отказов при правильной эксплуатации

Ограничения применения

• Не подходит для измерения давления выше 6 бар - возможен выход из строя
• Рабочий диапазон 0,6–1,0 бар - ниже этого порога сигнал будет некорректным, выше - теряется точность
• Не рассчитан на вибрационные нагрузки, удары, перепады температур свыше +-30 C
• Не допускается использование в средах с твёрдыми частицами, грязью, эмульсиями - требуется предварительная фильтрация
• Отсутствие защиты по IP - нельзя устанавливать на открытом воздухе или в сырых местах без дополнительной защиты

Примеры использования

• Контроль давления масла в гидравлической системе станка
• Автоматическое отключение насоса при падении давления в маслостанции
• Интеграция в систему управления компрессора для защиты от перегрузки
• Фиксация уровня давления в контуре смазки двигателя внутреннего сгорания

Практические советы

• Перед установкой проверьте соответствие резьбы G2 на трубопроводе - не используйте адаптеры с метрической резьбой
• При монтаже в систему с частыми гидроударами установите демпфирующий клапан перед входом
• Для диагностики используйте мультиметр: при 12 В питании ток 4 мА = минимальное давление (0,6 бар), 20 мА = максимальное (1,0 бар)
• Не затягивайте резьбу слишком сильно - момент не более 25 Нм, иначе повредится мембрана
• Если система содержит воду или пар - убедитесь, что температура не превышает +85 C, иначе срок службы снизится
