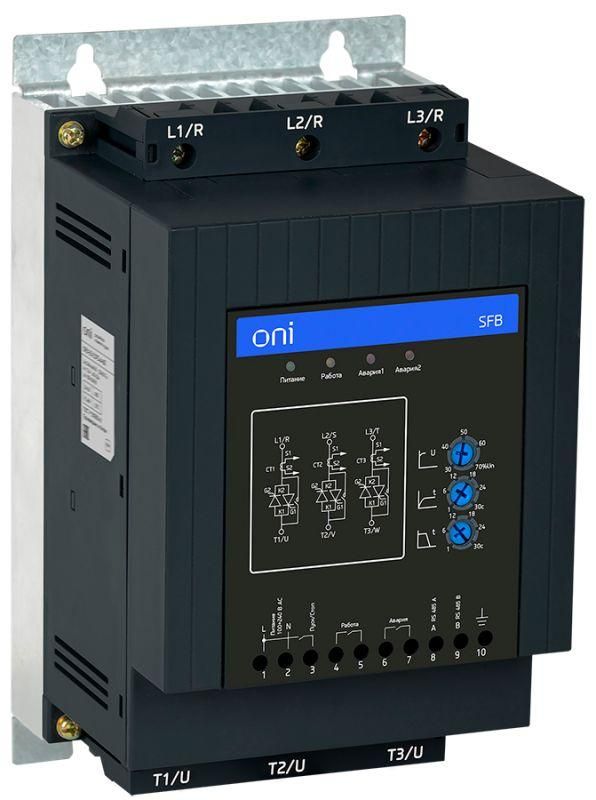

Устройство плавного пуска SFB 3Ф 380В 75кВт 150А Uупр 110-220В Modbus с защитами ONI - SFB-33-75-A-10 IEK

Устройство плавного пуска ONI SFB sfb-33-75-a-10 предназначено для мягкой коммутации трёхфазных электродвигателей мощностью до 75 кВт, снижая механические нагрузки и скачки тока при запуске. Применяется в промышленных системах, где важна точность управления и интеграция в автоматизированные сети.

Назначение и область применения

Устройство плавного пуска ONI SFB sfb-33-75-a-10 используется для плавного запуска и остановки трёхфазных асинхронных двигателей. Это особенно важно там, где резкий пуск вызывает ударные нагрузки на привод, передачи, ремни, муфты или сам двигатель - например, на насосах, вентиляторах, конвейерах, компрессорах и смесителях. Благодаря поддержке протокола Modbus, устройство легко интегрируется в системы SCADA и PLC, позволяя управлять им удалённо и получать данные о состоянии работы.

Технические характеристики

• Номинальное рабочее напряжение: 400 В переменного тока (AC)
• Номинальный ток: 150 А
• Мощность двигателя: 75 кВт
• Напряжение цепи управления: 100–240 В AC/DC - совместимо с большинством промышленных систем управления
• Количество фаз: 3
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и от предметов более 12 мм, но не от воды и пыли
• Защита от перегрузки двигателя: да - автоматическое отключение при превышении допустимого тока
• Способ настройки: ручная установка через кнопки + интерфейс Modbus RTU для программирования
• Гарантия: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB sfb-33-75-a-10 имеет встроенную функцию Bypass - после выхода двигателя на рабочую скорость контактор замыкает цепь напрямую, минуя тиристоры, что снижает нагрев и потери энергии. Монтаж выполняется на DIN-рейку или в шкаф управления. Для подключения требуется три фазы 380–400 В и два провода управления (L/N). Кабели должны соответствовать сечению, рассчитанному на 150 А. Коммуникационный порт RS-485 для Modbus RTU подключается экранированным кабелем с правильной терминацией. Убедитесь, что контроллер сети использует тот же битрейт (обычно 9600–19200 бод) и адрес устройства (по умолчанию - 1).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Защита от перегрузки реализована внутренним алгоритмом, основанным на измерении тока и времени. Наличие Bypass повышает надёжность: даже при отказе тиристоров двигатель продолжает работать в режиме прямого пуска. Однако IP20 не допускает использование в сырых, пыльных или открытых помещениях - необходимо размещение внутри закрытого щита.

Преимущества

• Интеграция с промышленными сетями через Modbus RTU - удобно для централизованного контроля
• Встроенная функция Bypass - продлевает срок службы тиристоров и снижает тепловые потери
• Широкий диапазон напряжения управления (100–240 В) - работает с различными системами автоматизации
• Простая ручная настройка - не требует сложного программирования для базового использования
• Закрытый корпус IP20 - безопасен при обслуживании в помещении

Ограничения применения

• Не предназначен для работы во внешних условиях - IP20 не защищает от влаги и пыли
• Подходит только для асинхронных двигателей с короткозамкнутым ротором; не применяется с синхронными, коллекторными или однофазными моторами
• Максимальная мощность - 75 кВт; для больших двигателей потребуется другая модель
• Требует стабильного напряжения сети +-10%; значительные просадки могут вызвать аварийное отключение
• Modbus требует наличия контроллера или HMI - без них можно использовать только ручной режим

Примеры использования

• Водяные насосы на очистных сооружениях - предотвращает гидроудары в трубопроводе
• Конвейеры на пищевых производствах - исключает рывки при старте, защищает продукцию
• Вентиляторы в HVAC-системах - снижает нагрузку на сеть при одновременном запуске нескольких единиц
• Компрессоры в заводских воздушных системах - уменьшает пиковые токи, снижает счета за электроэнергию

Практические советы

• При выборе проверьте соответствие номинального тока двигателя (не больше 150 А) и напряжения (до 400 В)
• Для долгой работы в режиме Bypass убедитесь, что контактор установлен правильно и не перегревается
• Настройка через Modbus требует знания регистра параметров - сверьтесь с документацией ONI
• Не подключайте устройство к источникам с высоким уровнем гармоник - это может вызывать ложные срабатывания защиты
• При первом запуске выставите минимальный ток пуска и постепенно увеличивайте - так проще найти оптимальный режим
• Обязательно заземлите корпус и экран кабеля Modbus - это снижает помехи и повышает надёжность связи
