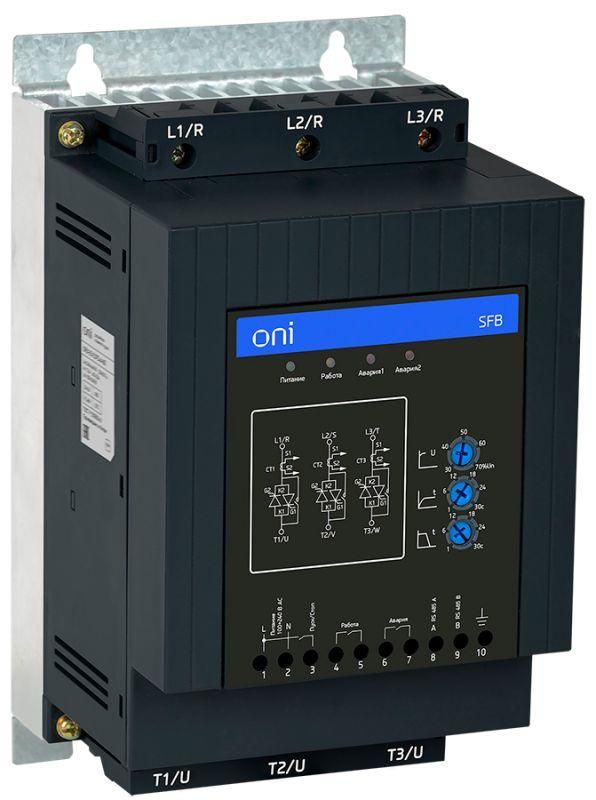

Устройство плавного пуска SFB 3Ф 380В 75кВт 150А Uупр 110-220В ONI SFB-33-75-A-00 IEK

Устройство плавного пуска ONI SFB — это надёжное решение для плавного запуска и остановки трёхфазных электродвигателей мощностью до 75 кВт. Модель sfb-33-75-a-00 рассчитана на работу в сетях 380–400 В, оснащена встроенным байпасом и поддержкой протокола MODBUS RTU, что делает её удобной для промышленных автоматизированных систем.

Назначение и область применения

Устройство плавного пуска ONI SFB используется там, где требуется избежать резких скачков тока при запуске электродвигателя. Это особенно важно для оборудования с высоким моментом инерции: насосов, вентиляторов, конвейеров, компрессоров, мешалок и других механизмов, чувствительных к механическому удару.

Подходит для установки в распределительных щитах промышленных объектов, на заводах, в ЖКХ, на пищевых и химических производствах. Применяется как в новых системах, так и при модернизации старых установок с обычными контакторами.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 150 А
• Мощность двигателя: 75 кВт
• Напряжение цепи управления: 100–240 В AC — совместимо с большинством промышленных систем управления
• Количество фаз: 3
• Степень защиты: IP20 — защищает от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа
• Функция BYPASS: встроенная — после выхода двигателя на рабочую скорость контакт замыкается, снижая потери энергии и нагрев устройства
• Настройка параметров: ручная через кнопки/дисплей — не требует ПК или программатора
• Защита от перегрузки: да — автоматически отключает двигатель при превышении допустимого тока
• Гарантия: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB sfb-33-75-a-00 устанавливается последовательно между источником питания и двигателем. Для монтажа необходимы:

• Трёхфазная сеть 380–400 В
• Цепь управления 110–220 В (можно использовать напряжение от PLC, реле или сети 220 В)
• Закрытый электрощит с степенью защиты не ниже IP54 — сам прибор имеет IP20 и не предназначен для открытой установки
• Правильный посадочный размер: проверьте зазоры в шкафу перед установкой — габариты соответствуют типовым решениям для устройств класса 75 кВт

Подключение проводов — клеммы с болтовым соединением. Кабели должны иметь сечение, соответствующее току 150 А (обычно 50–70 мм² медный). После подключения рекомендуется выполнить первичную настройку по паспорту — выставление времени разгона и торможения.

Безопасность и стандарты

Устройство плавного пуска ONI SFB соответствует требованиям ГОСТ Р 50030.4.2 и IEC 60947-4-2. Защита от перегрузки реализована внутренним термическим реле, которое реагирует на длительный превышение тока. Наличие байпаса исключает риск перегрева силовой части при длительной работе на полной нагрузке.

Не содержит взрывозащищённых элементов — не применяется во взрывоопасных зонах (Zone 1/2). Не имеет сертификата ATEX.

Преимущества

• Встроенная система BYPASS снижает тепловые потери и продлевает срок службы самого устройства
• Ручная настройка без ПК — быстрый ввод в эксплуатацию даже без специалиста по автоматизации
• Поддержка MODBUS RTU — позволяет интегрировать в SCADA-системы, контролировать состояние дистанционно
• Использование качественных силовых компонентов — повышает отказоустойчивость в условиях колебаний сети
• Экономия электроэнергии — снижение пикового тока при запуске уменьшает нагрузку на трансформаторы и кабели

Ограничения применения

• Не работает с однофазными двигателями — только трёхфазные
• Не подходит для частотного регулирования скорости — только плавный пуск и остановка
• IP20 — нельзя устанавливать вне шкафа, в сыром или пыльном помещении без дополнительной защиты
• Нет встроенной защиты от перепадов напряжения — внешние стабилизаторы или фильтры рекомендованы при нестабильной сети
• Не предназначено для работы с постоянным током — только переменный ток 50/60 Гц

Примеры использования

• Насосная станция водоснабжения — предотвращает гидроудары в трубопроводе
• Конвейер на пищевом производстве — снижает износ ремней и роликов
• Вентилятор в HVAC-системе — уменьшает нагрузку на сеть при одновременном запуске нескольких единиц
• Компрессор воздуха — продлевает жизнь подшипникам и клапанам
• Мешалка в химическом реакторе — исключает резкий старт, который может вызвать разбрызгивание вещества

Практические советы

• Выбирая устройство плавного пуска ONI SFB, убедитесь, что номинальный ток двигателя не превышает 150 А — лучше выбирать с запасом 10–15%
• При подключении к сети с частыми просадками напряжения используйте входной фильтр — это повысит стабильность работы
• Для удалённого контроля подключите MODBUS RTU к контроллеру или HMI — можно отслеживать температуру, ток, время работы и аварийные сигналы
• Проверяйте затяжку клемм через 1–2 месяца после первого запуска — при больших токах возможен слабый контакт
• Если двигатель часто запускается (более 5 раз в час), убедитесь, что устройство рассчитано на такие режимы — sfb-33-75-a-00 подходит для средних частот пусков
