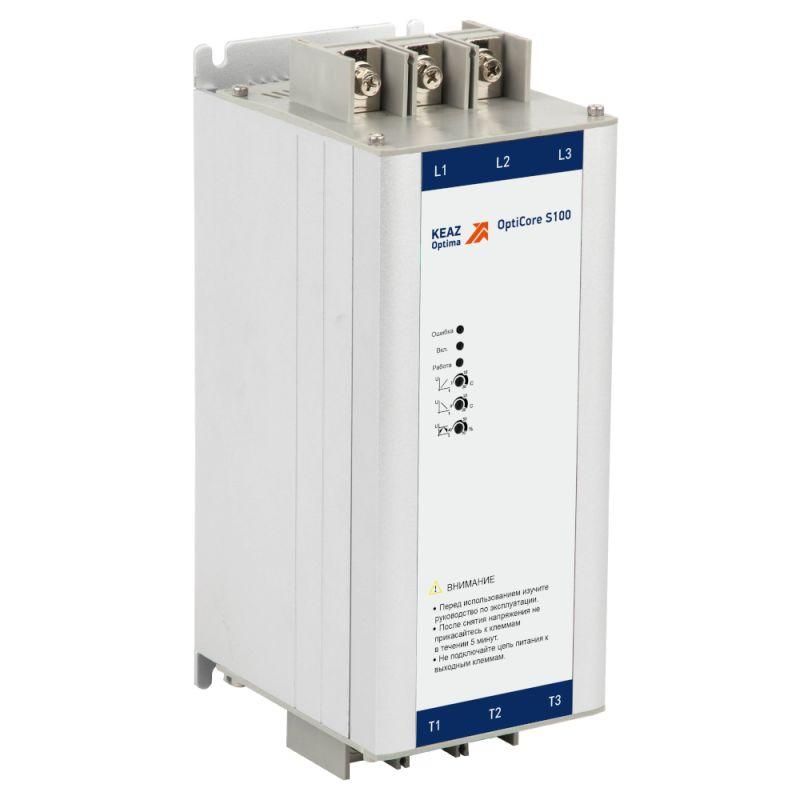

Устройство плавного пуска OptiCore S100-37K-380-B |342647| КЭАЗ

Устройство плавного пуска КЭАЗ S100-37K-380-B 75А предназначено для мягкого запуска и останова трёхфазных асинхронных двигателей мощностью до 37 кВт, снижая пиковые нагрузки на сеть и механические узлы. Благодаря встроенной защите от перегрузки и внутреннему байпасу, этот аппарат сочетает надёжность и простоту эксплуатации в промышленных системах.

Назначение и область применения

Устройство плавного пуска КЭАЗ S100-37K-380-B 75А используется для плавного запуска и останова трёхфазных электродвигателей с номинальной мощностью до 37 кВт. Применяется там, где важно избежать резких скачков тока при включении - например, на насосных станциях, вентиляционных установках, конвейерах, компрессорах и других механизмах с инерционной нагрузкой. Подходит для систем, требующих снижения ударных нагрузок на передачи, муфты и приводные элементы.

Технические характеристики

• Номинальное напряжение питания: 200–415 В переменного тока (трёхфазное)
• Номинальный ток: 75 А
• Мощность двигателя: 37 кВт
• Количество фаз: 3
• Тип управления: постоянный ток (DC)
• Внутренний байпас: да - автоматически замыкает цепь после выхода на рабочую скорость, исключая нагрев силовых элементов
• Класс защиты от перегрузки: Class 10 - соответствует стандарту IEC 60947-4-2, обеспечивает точную выдержку времени срабатывания при перегрузке
• Степень защиты корпуса: IP20 - защищён от доступа пальцев и предметов более 12 мм, не защищён от воды и пыли
• Рабочая температура: до +40 C
• Тип пуска: однонаправленный - управление только на запуск, без реверса

Совместимость и монтаж

Устройство плавного пуска КЭАЗ S100-37K-380-B 75А монтируется на DIN-рейку или жестко к стенке. Для подключения используются клеммы L1/L2/L3 (питание), T1/T2/T3 (на двигатель) и U1/U2 (управление DC). Внутренний байпас позволяет отказаться от дополнительного контактора. Для расширения функций - индикации, настройки параметров и активации защиты от недогрузки/блокировки ротора - необходимо подключить внешнюю панель управления (не входит в комплект).

Безопасность и стандарты

Устройство плавного пуска КЭАЗ S100-37K-380-B 75А соответствует требованиям IEC 60947-4-2. Защита от перегрузки реализована по классу 10 - гарантирует срабатывание при длительном превышении тока, что предотвращает перегрев обмоток двигателя. Наличие внутреннего байпаса снижает риск перегрева самих тиристоров при длительной работе на полной мощности.

Преимущества

• Интегрированная защита от перегрузки - не нужен отдельный тепловое реле
• Внутренний байпас - экономия места, снижение потерь энергии, продление срока службы силовой части
• Линейное нарастание напряжения - минимальные механические удары при запуске
• Компактный размер - удобен для установки в плотных шкафах
• Поддержка управления постоянным током - совместим с PLC и кнопочными станциями

Ограничения применения

• Не подходит для реверсивных режимов - только одностороннее включение
• IP20 - нельзя использовать во влажных, пыльных или агрессивных средах без дополнительной защиты корпуса
• Максимальная температура окружающей среды +40 C - при более высоких значениях возможен перегрев, требуется принудительное охлаждение или снижение нагрузки
• Нулевая номинальная мощность двигателя в спецификации (0 кВт) - вероятно, ошибка; используйте указанную 37 кВт как реальный порог
• Для полноценного контроля (индикация, диагностика) необходима внешняя панель - без неё доступны только базовые функции

Примеры использования

• Водяные насосы в системах водоснабжения - снижают гидроудары при запуске
• Конвейеры на пищевых и химических производствах - обеспечивают плавный набор скорости
• Вентиляторы и дымоудалители - уменьшают нагрузку на сеть при одновременном включении нескольких единиц
• Компрессоры малой и средней мощности - продлевают срок службы ременных передач

Практические советы

• Проверьте соответствие номинального тока двигателя (не выше 75 А) и напряжения сети (200–415 В) перед установкой
• Если температура в шкафу превышает +40 C - предусмотрите вентиляцию или установите устройство вне зоны нагрева
• Для сложных систем рекомендовано подключение внешней панели управления - она открывает доступ к диагностике и настройкам защиты
• При использовании в условиях частых пусков (более 6 раз в час) проверьте допустимую частоту включения в документации - возможно, потребуется снижение нагрузки
• Обязательно соблюдайте полярность при подключении цепи управления DC - неверное подключение повредит контроллер
