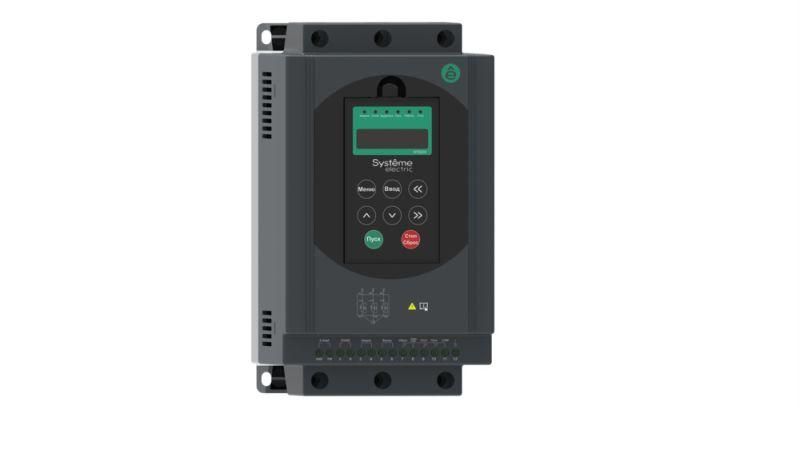

Устройство плавного пуска STS22 37 кВт 400В со встр. байпасным контактором | STS22D37N4X SE APC

Устройство плавного пуска STS22 37 кВт 400В со встроенным байпасным контактором от Systeme Electric обеспечивает мягкий запуск и остановку двигателей мощностью до 37 кВт, снижая механические и электрические нагрузки на оборудование. Артикул sts22d37n4x включает в себя всё необходимое для работы: байпасный контакт, модуль управления и защиту от перегрузки - внешние элементы не требуются.

Назначение и область применения

Устройство плавного пуска STS22 37 кВт 400В со встроенным байпасным контактором применяется для плавного запуска и остановки трёхфазных асинхронных двигателей без реверса. Подходит для оборудования с высокими пусковыми моментами: насосы, вентиляторы, конвейеры, компрессоры, питательные механизмы. Благодаря встроенному байпасу после выхода двигателя на рабочую скорость контактор замыкает цепь напрямую - это снижает потери энергии и нагрев силовой части устройства.

Технические характеристики

• Мощность двигателя: 37 кВт
• Номинальный ток: 75 А
• Напряжение питания: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Степень защиты: IP00 - устройство устанавливается внутри шкафа или корпуса
• Температурный режим: до +40 C окружающей среды
• Частота пусков: до 12 раз в час
• Охлаждение: естественная конвекция воздуха через изолированные каналы
• Габариты: 150×265×170 мм
• Вес: 3,3 кг
• Дисплей: цветной ЖКИ для отображения параметров, аварийных сигналов и диагностики
• Настройка: ручная (на лицевой панели), дистанционная (через кнопки), через Modbus RTU
• Защита двигателя: автоматическая от перегрузки, перекоса фаз, заклинивания ротора
• Регулировка крутящего момента: да - можно выставить уровень пускового усилия
• Байпас: встроенный, автоматический - не требуется внешний контактор
• Конформное покрытие плат: класс 3С2 (EN 60721-3-3) - защищает от влаги, пыли и химических воздействий внутри шкафа

Совместимость и монтаж

Устройство плавного пуска STS22 37 кВт 400В со встроенным байпасным контактором совместимо с большинством трёхфазных асинхронных двигателей до 37 кВт. Для подключения используются кабельные наконечники M6 (20–25 мм2), входящие в комплект (6 шт.). Монтаж выполняется на DIN-рейку или жестко в распределительном щите. Обязательно соблюдать зазоры вокруг корпуса для свободной циркуляции воздуха - даже при IP00 требуется хорошая вентиляция шкафа. Управляющие сигналы подаются через дискретные входы или Modbus RTU - возможна интеграция в системы автоматизации.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC/EN 60947-4-2 для устройств плавного пуска. Конформное покрытие печатных плат повышает надёжность в условиях повышенной влажности и загрязнённости внутреннего пространства шкафа. Защита от перегрузки предотвращает повреждение двигателя при длительных перегрузках. Автоматическое отключение происходит при превышении допустимого числа пусков в час (более 12 раз).

Преимущества

• Встроенный байпас исключает необходимость установки внешнего контактора - экономия места и стоимости
• Цифровой дисплей позволяет оперативно видеть текущие параметры, ошибки и состояние двигателя без дополнительных приборов
• Modbus RTU обеспечивает удалённую настройку и контроль через PLC или SCADA
• Регулируемый пусковой момент снижает ударные нагрузки на передачи, муфты и валы
• Конформное покрытие увеличивает долговечность в условиях промышленной среды
• Автономная защита от перегрузки делает устройство самостоятельным решением - не требует отдельного теплового реле

Ограничения применения

• Не предназначен для реверсивных схем - двигатель нельзя менять направление вращения
• Степень защиты IP00 требует обязательной установки в герметичном электрошкафе - не используется на открытом воздухе
• Максимальная частота пусков - 12 раз в час; более частые запуски вызывают перегрев и отключение
• Не работает при напряжении ниже 323 В (−15%) или выше 484 В (+10%) - требуется стабильная сеть
• Не поддерживает управление по CANopen, Profibus или Ethernet - только Modbus RTU

Примеры использования

• Насосная станция водоснабжения - плавный запуск исключает гидроудары в трубах
• Конвейерная линия пищевого производства - снижение нагрузки на ременную передачу
• Вентилятор охлаждения технологического оборудования - продление срока службы подшипников
• Компрессор для pneumatic systems - уменьшение скачков тока в сети предприятия

Практические советы

• При выборе проверьте соответствие номинального тока двигателя (не больше 75 А) и напряжения питания (380–440 В)
• Обеспечьте минимальный зазор 50 мм сверху и сбоку от корпуса для эффективного охлаждения
• Подключайте кабели с наконечниками M6 - они уже есть в комплекте, не используйте другие типы
• Настройку параметров начинайте с заводских значений, затем регулируйте крутящий момент под конкретную нагрузку
• Для систем автоматизации используйте Modbus RTU - адресация по умолчанию 1, скорость 9600 бод
• Проверяйте температуру внутри шкафа - если она превышает +40 C, добавьте принудительную вентиляцию
• Замена устройства не требует перепрограммирования - все параметры сохраняются в энергонезависимой памяти
