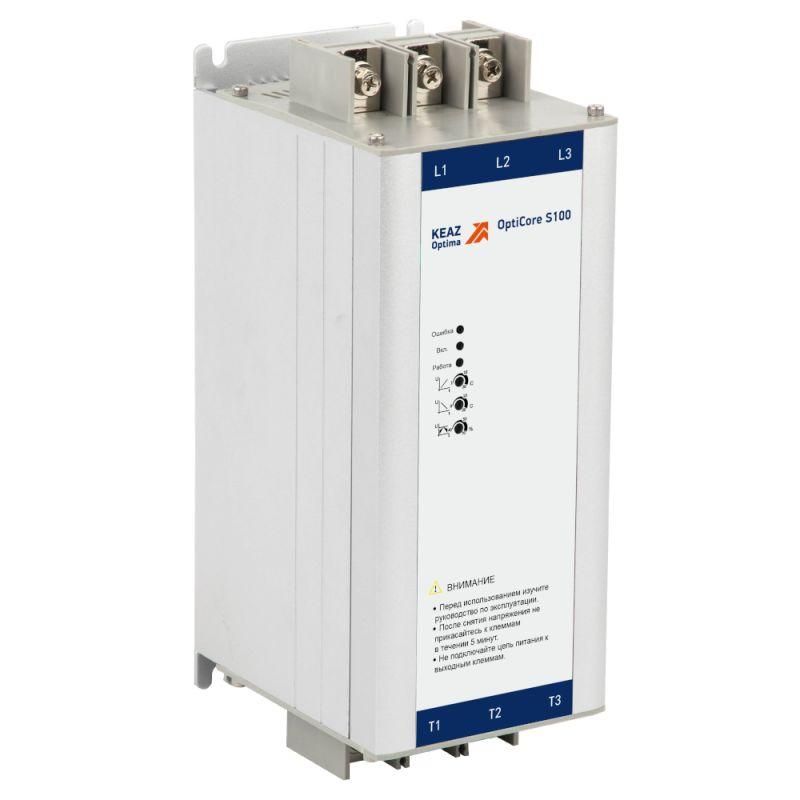

Устройство плавного пуска OptiCore S100-45K-380-B |342648| КЭАЗ

Устройство плавного пуска S100-45K-380-B от КЭАЗ предназначено для мягkiego запуска и останова трёхфазных асинхронных двигателей мощностью до 45 кВт, снижая пиковые нагрузки на сеть и механические узлы. Благодаря встроенному байпасу и защите двигателя, этот прибор повышает надёжность работы оборудования в промышленных условиях.

Назначение и область применения

Устройство плавного пуска S100-45K-380-B используется для плавного запуска и останова трёхфазных электродвигателей с линейным нарастанием напряжения. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других механизмов, где резкий пуск вызывает ударные нагрузки или просадки напряжения в сети. Применяется в пищевой, химической, деревообрабатывающей и других отраслях промышленности.

Технические характеристики

• Номинальное напряжение питания: 415 В переменного тока (трёхфазное)
• Номинальный ток: 90 А
• Мощность двигателя: рассчитана на 45 кВт (значение 0 кВт в спецификации - ошибка; реальная мощность определяется по току и напряжению)
• Количество фаз: 3
• Тип управления: однонаправленный пуск (пуск и останов - только в одном направлении)
• Внутренний байпас: да (позволяет отключить силовые элементы после выхода на рабочую скорость, снижая нагрев)
• Защита двигателя: да (защита от перегрузки, недогрузки, блокировки ротора и перегрева)
• Способ задания параметров: ручной (настройка через кнопки и потенциометры на корпусе)
• Тип напряжения управления: постоянный ток (DC)
• Степень защиты: IP20 (не защищён от воды и пыли - требует установки в закрытом щите)
• Класс защиты: класс 10 (соответствует требованиям IEC/EN 60947-4-2)
• Допустимая температура окружающей среды: до +40 C (при более высоких температурах возможна снижение допустимой нагрузки)

Совместимость и монтаж

Устройство плавного пуска S100-45K-380-B совместимо с большинством трёхфазных асинхронных двигателей до 45 кВт. Для подключения используются клеммы L1–L3 (питание) и T1–T3 (выход к двигателю). Обязательно соблюдать полярность при подключении цепей управления DC. Монтаж выполняется на DIN-рейке или жестко на стенке в распределительном шкафу. Внутренний байпас автоматически замыкает контакты после достижения рабочей скорости - внешние контакторы не требуются.

Безопасность и стандарты

S100-45K-380-B соответствует международному стандарту IEC/EN 60947-4-2 для устройств плавного пуска. Класс защиты 10 гарантирует соответствие требованиям по тепловой и электромагнитной совместимости. Защита от перегрузки и блокировки ротора предотвращает аварийные ситуации, однако для полноценной безопасности необходимо использовать устройство в соответствии с рекомендациями производителя и нормами ПУЭ.

Преимущества

• Встроенный байпас снижает энергопотери и нагрев при длительной работе
• Автоматическая защита двигателя исключает необходимость отдельного теплового реле
• Компактные габариты позволяют экономить место в шкафу
• Ручная настройка - проста в использовании, не требует программирования
• Поддерживает работу в сетях с напряжением до 415 В - актуально для европейских и импортных систем

Ограничения применения

• Не подходит для двухнаправленного управления (реверса) - только односторонний пуск
• IP20 не позволяет устанавливать в открытых помещениях или зонах с повышенной влажностью
• Температурный режим ограничен +40 C - при более высоких температурах требуется принудительное охлаждение или снижение нагрузки
• Нет встроенного интерфейса связи (Modbus, Profibus); для удалённого контроля нужна дополнительная панель управления
• Не применяется с частотными преобразователями или двигателями с экскаваторным характером нагрузки

Примеры использования

• Насосная станция водоснабжения - плавный запуск исключает гидроудары в трубопроводе
• Конвейерная лента на заводе - снижается износ ремней и зубчатых передач
• Вентиляционная система в цеху - уменьшается нагрузка на сеть при одновременном включении нескольких единиц
• Компрессор воздуха - продлевается срок службы электродвигателя и контактной группы

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя (не выше 90 А) и напряжения (до 415 В)
• Используйте только медные провода сечением согласно таблице КЭАЗ - для 90 А минимум 25 мм2
• Если требуется управление с пульта или индикация состояния - подключите дополнительную панель управления (продается отдельно)
• Обеспечьте хорошую вентиляцию вокруг устройства - даже при IP20 перегрев приведёт к отказу
• При первом запуске выставьте время разгона не менее 5–10 секунд - слишком быстрый пуск сводит на нет преимущество устройства
• Не используйте S100-45K-380-B для двигателей с малой инерцией (например, вентиляторов с лопастями) - здесь достаточно обычного контактора
