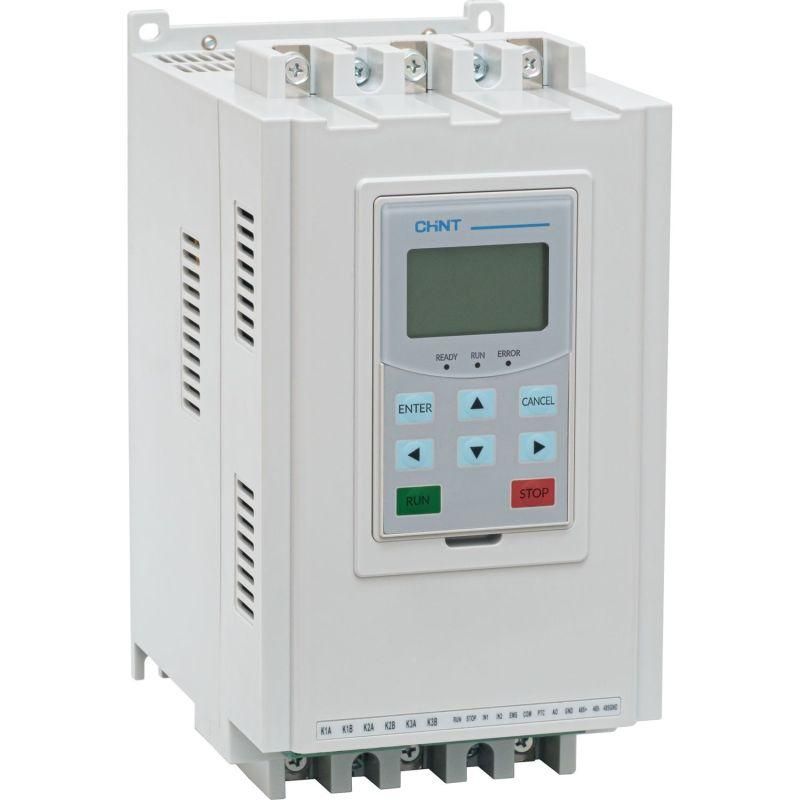

Устройство плавного пуска NJR5-90/ZX3 90А 45кВт 380В | 438268 CHINT

Устройство плавного пуска CHINT 438268 обеспечивает мягкий запуск электродвигателей мощностью до 45 кВт, снижая ударные нагрузки на сеть и механическую часть оборудования. Подходит для промышленных систем, где важна стабильность пуска и долговечность двигателей.

Назначение и область применения

Устройство плавного пуска CHINT 438268 используется для плавного увеличения напряжения на электродвигателе во время старта. Это предотвращает резкие скачки тока, которые вызывают перегрузки сети, просадки напряжения и износ механизмов. Применяется в системах с асинхронными двигателями переменного тока: насосы, вентиляторы, компрессоры, конвейеры, питательные ленты и другие устройства с высоким моментом инерции.

Технические характеристики

• Номинальное рабочее напряжение: 380 В - совместимо с трёхфазной сетью промышленного типа
• Номинальный рабочий ток: 90 А - способно управлять двигателями с пусковым током до этого значения
• Номинальная мощность двигателя: 45 кВт - оптимальная нагрузка для данного устройства
• Род тока: Переменный (AC) - работает исключительно с трёхфазным переменным током
• Встроенная защита от перегрузки двигателя: Да - автоматически отключает питание при превышении допустимой нагрузки
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги; требует установки в закрытом щите

Совместимость и монтаж

Устройство плавного пуска CHINT 438268 подключается между источником питания и электродвигателем. Для монтажа требуется свободное место в распределительном шкафу. Клеммы рассчитаны на провода сечением, соответствующее току 90 А - рекомендуется использовать медные жилы сечением не менее 25 мм2. Установка возможна только вертикально, без переворотов. Обязательно соблюдать правила электробезопасности: отключение питания перед работой, проверка фазировки, контроль затяжки клемм.

Безопасность и стандарты

Устройство плавного пуска CHINT 438268 соответствует требованиям безопасности для промышленного электрооборудования. Встроенная защита от перегрузки выполняет функцию тепловой защиты двигателя, что снижает риск выхода из строя обмоток. Однако отсутствие сертификата IP выше IP20 требует обязательного размещения внутри закрытого корпуса - использование на открытом воздухе или в сыром помещении недопустимо.

Преимущества

• Снижает пиковые нагрузки на сеть - продлевает срок службы автоматических выключателей и кабелей
• Защита от перегрузки устраняет необходимость в отдельном тепловом реле
• Мягкий пуск уменьшает механический износ ремней, муфт, подшипников и других элементов передачи
• Не требует сложной настройки - работает автономно после первичного подключения

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - только для трёхфазного переменного тока
• IP20 не позволяет применять устройство вне электрощита - нельзя устанавливать на открытых площадках или в цехах с повышенной запылённостью без дополнительной защиты
• Не регулирует скорость вращения - только управляет пуском и остановкой
• Не подходит для двигателей мощностью свыше 45 кВт - превышение нагрузки приведёт к перегреву и отказу

Примеры использования

• Насосная станция - плавный запуск предотвращает гидроудары в трубопроводе
• Воздушный компрессор - снижает нагрузку на двигатель и сеть при одновременном включении нескольких единиц
• Ленточный конвейер - уменьшает растяжение ремней и износ роликов
• Вентиляционная система - обеспечивает равномерный набор оборотов без резких толчков

Практические советы

• Выбирая устройство плавного пуска CHINT 438268, убедитесь, что номинальный ток двигателя не превышает 90 А - даже при 45 кВт некоторые модели имеют более высокий пусковой ток
• Измерьте фактический ток потребления двигателя при пуске - если он близок к 90 А, выбирайте устройство с запасом по току
• Обеспечьте хорошую вентиляцию в шкафу - при длительной работе при максимальной нагрузке возможно нагревание
• Подключайте только через автоматический выключатель с подходящей характеристикой (например, C или D) - чтобы избежать ложных срабатываний
• Проверяйте правильность подключения фаз - неверная коммутация может повредить полупроводниковые элементы
