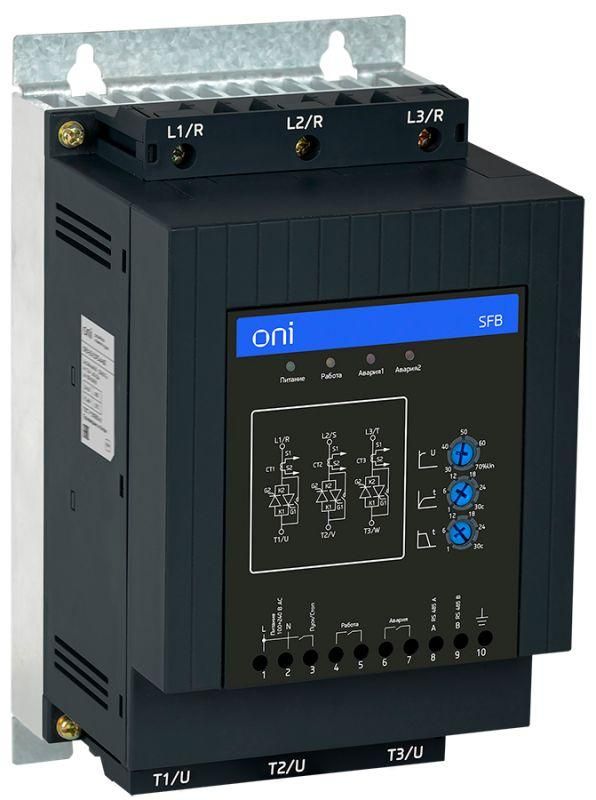

Устройство плавного пуска SFB 3Ф 380В 55кВт 110А Uупр 110-220В Modbus с защитами ONI - SFB-33-55-A-10 IEK

Устройство плавного пуска ONI SFB sfb-33-55-a-10 предназначено для мягкой коммутации трёхфазных электродвигателей мощностью до 55 кВт, снижая механические нагрузки и скачки тока при запуске. Благодаря поддержке Modbus и встроенному байпасу, устройство легко интегрируется в автоматизированные системы и повышает надёжность работы оборудования.

Назначение и область применения

Устройство плавного пуска ONI SFB sfb-33-55-a-10 используется для плавного запуска и остановки трёхфазных асинхронных двигателей, исключая резкие импульсы тока и ударные нагрузки на привод. Применяется там, где важна долговечность механизмов: насосы, вентиляторы, конвейеры, компрессоры, мельницы, элеваторы. Особенно эффективно в системах с частыми пусками или чувствительными передачами - ремнями, муфтами, шестернями.

Технические характеристики

• Номинальное напряжение питания: 400 В (допускается колебание +-10%)
• Номинальный ток: 110 А - соответствует мощности двигателя 55 кВт
• Напряжение цепи управления: 100–240 В переменного тока - совместимо с большинством промышленных систем управления
• Количество фаз: 3
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и от крупных частиц пыли, но не рассчитано на влажную среду
• Метод настройки: ручная панель + интерфейс Modbus RTU
• Встроенная функция BYPASS - после выхода на рабочую скорость двигатель переводится в режим прямого подключения, снижая потери энергии
• Защита от перегрузки двигателя: да - автоматическое отключение при превышении допустимого тока
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB sfb-33-55-a-10 устанавливается в распределительном щите. Для подключения требуется три фазы 380–400 В и два провода управления (L/N). Клеммы для силовой цепи и цепи управления вынесены отдельно. Монтаж выполняется с учётом заземления корпуса. Подключение к сети Modbus RTU осуществляется через RS-485 (A/B) - используйте экранированный двужильный кабель, длина до 1200 метров. Настраивается через кнопки на лицевой панели или программным обеспечением через PC/PLC. Рекомендуется оставлять воздушный зазор минимум 50 мм сверху и сбоку для теплоотвода.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована по принципу тепловой модели двигателя. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных зон. IP20 не обеспечивает защиту от воды - установка возможна только в закрытых помещениях с контролируемой влажностью.

Преимущества

• Интеграция с SCADA и PLC через Modbus RTU - удобно для удалённого контроля и диагностики
• Встроенный байпас снижает нагрев и износ полупроводниковых элементов при длительной работе
• Автоматическая защита от перегрузки продлевает жизнь двигателю
• Широкий диапазон напряжения управления (100–240 В AC) - работает даже при просадках в сети
• Простая настройка - не требует сложного программирования

Ограничения применения

• Не предназначен для однофазных двигателей
• Не работает в условиях повышенной влажности, пыли, агрессивных газов - IP20 недостаточно для открытых площадок
• Запрещена установка в местах с температурой выше +40 C или ниже –10 C
• Не поддерживает регулирование скорости - только плавный пуск и останов
• Требуется внешний контактор для аварийного отключения - само устройство не является коммутирующим аппаратом

Примеры использования

• Водяной насос на очистных сооружениях - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейер на пищевом заводе - снижает износ роликов и приводных цепей
• Вентиляционная установка в производственном цеху - уменьшает нагрузку на сеть при одновременном включении нескольких единиц
• Компрессор в pneumatic-системе - исключает резкий набор давления, защищает клапаны и шланги

Практические советы

• Перед первым пуском проверьте соответствие номинала двигателя (55 кВт / 110 А) - не подключайте более мощные устройства
• Настройте время разгона и торможения в зависимости от инерции механизма - слишком быстрый пуск сводит эффект на нет
• Обязательно подключите термореле или датчик температуры двигателя, если он не имеет внутренней защиты
• При использовании Modbus - убедитесь, что адрес устройства уникален в сети, а терминаторы установлены на крайних узлах
• Проверяйте затяжку клемм через 1–2 месяца после начала эксплуатации - силовые соединения могут ослабнуть при нагреве
• Для обслуживания - всегда отключайте питание и дождитесь полного разряда конденсаторов (до 5 минут)
