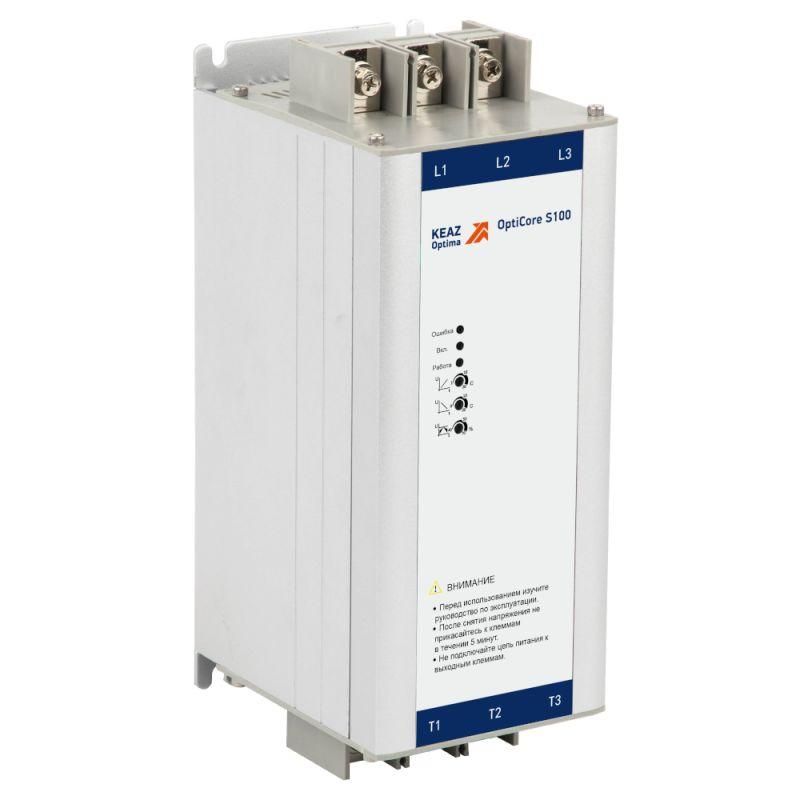

Устройство плавного пуска OptiCore S100-55K-380-B |342649| КЭАЗ

Устройство плавного пуска КЭАЗ S100-55K-380-B, 110А предназначено для мягкого запуска и останова трёхфазных асинхронных двигателей мощностью до 55 кВт, снижая механические нагрузки на привод и избегая скачков тока в сети. Благодаря встроенному байпасу и защите от перегрузки, этот аппарат сочетает надёжность и простоту эксплуатации в условиях промышленной автоматизации.

Назначение и область применения

Устройство плавного пуска КЭАЗ S100-55K-380-B применяется там, где важно избежать резких пусковых токов и ударных нагрузок на двигатель, ременную передачу, шестерёнки или соединения. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других механизмов с высоким моментом инерции. Особенно эффективно при частых циклах запуска-останова. Не используется для регулирования скорости вращения - только для плавного пуска и останова.

Технические характеристики

• Номинальное напряжение: 200–415 В переменного тока (трёхфазное)
• Номинальный ток: 110 А
• Мощность двигателя: 55 кВт
• Количество фаз: 3
• Тип управления: постоянный ток (DC)
• Внутренний байпас: да - после выхода на рабочую скорость контакты замыкаются, и двигатель работает напрямую от сети, снижая нагрев устройства
• Класс защиты от перегрузки: Class 10 - соответствует стандарту IEC 60947-4-2, обеспечивает точную защиту по времени-токовой характеристике
• Степень защиты корпуса: IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен
• Рабочая температура: до +40 C - требует установки в хорошо проветриваемой зоне без прямого солнечного света
• Функции защиты: перегрузка, недогрузка, блокировка ротора, перегрев (при подключении внешней панели управления)

Совместимость и монтаж

Устройство плавного пуска КЭАЗ S100-55K-380-B совместимо с большинством трёхфазных асинхронных двигателей до 55 кВт. Для работы необходим источник управления постоянного тока (например, PLC или кнопочная станция). Монтаж выполняется на DIN-рейке 35 мм. Подключение силовых клемм - к верхним и нижним контактам согласно схеме в руководстве. Обязательно соблюдать полярность управляющих сигналов. Внутренний байпас исключает необходимость внешнего контактора, что экономит место в щите. Не допускается установка в помещениях с повышенной влажностью, пылью или химически агрессивной средой.

Безопасность и стандарты

Устройство плавного пуска S100-55K-380-B соответствует требованиям IEC 60947-4-2 и ГОСТ Р 50030.4.2. Защита класса 10 гарантирует соответствие времятоковым характеристикам для защиты двигателей. Наличие внутреннего байпаса снижает риск перегрева при длительной работе. Сертифицировано для использования в промышленных системах автоматизации.

Преимущества

• Встроенная защита от перегрузки - снижает риск повреждения двигателя без необходимости дополнительных реле
• Внутренний байпас - позволяет работать без потерь энергии после выхода на режим, продлевает срок службы элементов
• Компактный размер - легко помещается в распределительном щите даже при ограниченном пространстве
• Линейное управление напряжением - минимизирует механический удар при запуске
• Поддержка внешней панели управления - гибкость в настройке и диагностике

Ограничения применения

• Не подходит для двигателей с частотным регулированием - только для пуска и останова
• IP20 - нельзя использовать во влажных, пыльных или открытых площадках без дополнительной защиты
• Требуется источник DC для управления - несовместим с простыми кнопками переменного тока без преобразователя
• Максимальная температура окружающей среды +40 C - при более высоких значениях возможна аварийная остановка
• Номинальная мощность двигателя указана для стандартных асинхронных машин - для экзотических типов (например, с высоким скольжением) требуется проверка совместимости

Примеры использования

• Водяной насос на очистных сооружениях - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейерная лента на пищевом производстве - снижает износ роликов и приводных цепей
• Вентиляционная установка в цеху - уменьшает нагрузку на сеть при одновременном включении нескольких единиц оборудования
• Компрессор воздуха - защищает электродвигатель от многократных пусков в течение дня

Практические советы

• Перед монтажом проверьте соответствие напряжения питания (200–415 В) и тока двигателя (не выше 110 А)
• Используйте термореле или внешнюю панель управления, чтобы задействовать все функции защиты - особенно важны недогрузка и блокировка ротора
• Обеспечьте свободное пространство вокруг аппарата для теплоотвода - не закрывайте крышками или другими устройствами
• При использовании в щитах с несколькими УПП - располагайте их с зазором не менее 50 мм друг от друга
• Проверяйте состояние байпасных контактов при плановом обслуживании - они подвержены естественному износу
• Запрещено подключать к этому устройству однофазные двигатели или двигатели с тормозными системами - только трёхфазные асинхронные
