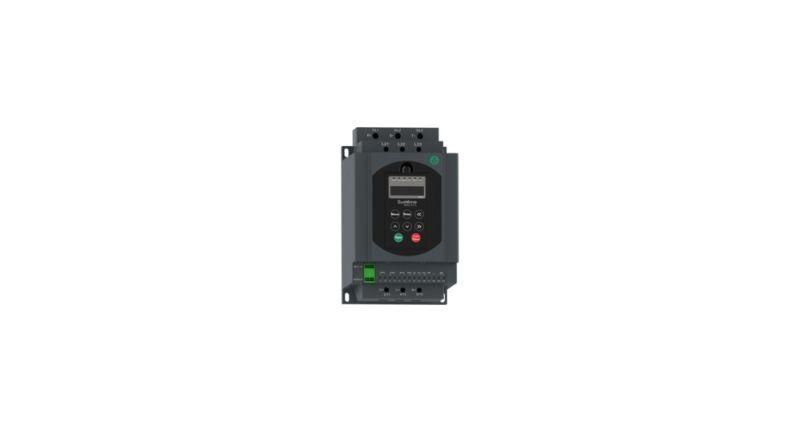

Устройство плавного пуска STS22 55 кВт 400В без встр. байпасного контактора | STS22D55N4 SE APC

Устройство плавного пуска STS22 55 кВт 400В без встроенного байпасного контактора от Systeme Electric позволяет мягко запускать и останавливать электродвигатели мощностью до 55 кВт, снижая механические и электрические нагрузки на оборудование. Артикул sts22d55n4 предназначен для систем, где требуется управление моментом и контроль пуска через интерфейсы, но с обязательным применением внешнего байпасного контактора.

Назначение и область применения

Устройство плавного пуска STS22 55 кВт 400В без встроенного байпасного контактора используется для плавного запуска и остановки трёхфазных асинхронных двигателей без необходимости реверса. Подходит для насосов, вентиляторов, компрессоров, конвейеров, смесителей и других механизмов, чувствительных к резкому пусковому току. Применяется там, где важна точная регулировка момента и возможность удалённого управления.

Технические характеристики

• Номинальная мощность двигателя: 55 кВт
• Номинальный ток: 110 А
• Номинальное рабочее напряжение: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Количество фаз: 3
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, не защищает от воды и пыли
• Максимальная температура окружающей среды: 40 C
• Максимальное количество пусков в час: до 12
• Габариты: 160×265×164 мм
• Вес: 3 кг
• Охлаждение: естественная конвекция воздуха с раздельными изолированными каналами
• Регулировка крутящего момента: да - можно выставить уровень пускового усилия
• Защита от перегрузки: встроенная - автоматически отключает двигатель при превышении допустимой нагрузки
• Интерфейс управления: ручной, дистанционный, Modbus RTU - позволяет интегрировать в системы автоматизации
• Дисплей: есть - отображает текущие параметры работы, аварийные сигналы и настройки
• Конформное покрытие плат: класс 3С2 (EN 60721-3-3) - устойчиво к влаге, соляному туману и загрязнениям
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство плавного пуска STS22 55 кВт 400В без встроенного байпасного контактора требует установки внешнего байпасного контактора. Без него устройство не сможет перевести двигатель в режим постоянной работы после разгона - это обязательное условие эксплуатации. Монтаж выполняется на DIN-рейку или жестко к стенке с зазором минимум 50 мм сверху и снизу для обеспечения охлаждения. Подключение силовых клемм - к верхним входам, выходы - к двигателю. Управление осуществляется через клеммы управления (220 В) и Modbus RTU (RS-485). Для подключения интерфейса используйте экранированный кабель, массу соедините с шиной заземления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC/EN 60947-4-2. Конформное покрытие печатных плат класса 3С2 повышает надёжность в условиях повышенной влажности и загрязнений. Защита от перегрузки и тепловые ограничения предотвращают повреждение двигателя. Не применяйте в взрывоопасных зонах - степень защиты IP20 исключает работу в пыльных, влажных или агрессивных средах без дополнительной оболочки.

Преимущества

• Плавный пуск снижает ударные нагрузки на передачи, муфты и валы - продлевает срок службы оборудования
• Регулируемый момент позволяет адаптировать пуск под тип нагрузки (например, конвейеры с грузом)
• Modbus RTU обеспечивает интеграцию в SCADA и PLC-системы без дополнительных модулей
• Цифровой дисплей упрощает диагностику и настройку без внешних приборов
• Раздельные воздушные каналы обеспечивают стабильную работу даже при длительном нагреве
• Конформное покрытие увеличивает долговечность в промышленных условиях

Ограничения применения

• Не поддерживает реверс - только одно направление вращения
• Обязательно использование внешнего байпасного контактора - без него устройство работает только в режиме разгона
• Запрещена работа при температуре выше 40 C - необходима принудительная вентиляция или охлаждение помещения
• IP20 - нельзя использовать в открытых щитах, на улице или в местах с высокой запылённостью без корпуса
• Максимум 12 пусков в час - частые циклы вызывают перегрев и сокращают срок службы
• Не совместим с синхронными двигателями, серводвигателями и двигателями с частотным преобразователем

Примеры использования

• Водяной насос в системе водоснабжения - плавный запуск исключает гидроудары в трубах
• Конвейер на пищевом производстве - регулировка момента позволяет начинать движение с грузом без проскальзывания
• Вентилятор в HVAC-системе - снижение пускового тока экономит электроэнергию и защищает автоматические выключатели
• Смеситель в химическом цехе - Modbus RTU позволяет синхронизировать пуск с другими агрегатами в линии

Практические советы

• Выбирайте внешний байпасный контактор с номиналом не ниже 110 А и классом коммутационной способности AC-1
• При монтаже соблюдайте минимальные расстояния до соседних элементов - особенно для теплоотвода
• Настройку параметров проводите при отключенном питании - изменение значений во время работы может вызвать отказ
• Для Modbus RTU используйте терминаторы на конце линии и проверьте адрес устройства - часто возникают ошибки связи из-за неверной настройки
• Проверяйте соответствие напряжения сети 380–440 В - завышенное напряжение (>440 В) может повредить полупроводники
• Если система работает в условиях вибраций - закрепите устройство с помощью виброизолирующих прокладок
