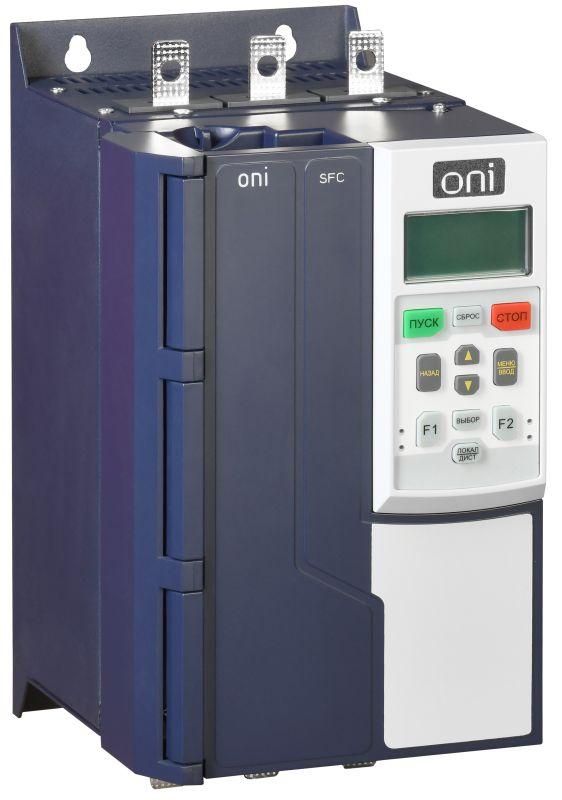

Устройство плавного пуска УПП SFC 3Ф 380В 55кВт 110А Uупр 110-220В - SFC-33-55 IEK

Устройство плавного пуска SFC-33-55 от ONI (IEK) предназначено для мягкой запуска и остановки трёхфазных асинхронных двигателей мощностью до 55 кВт, снижая механические нагрузки и пиковые токи при включении. Благодаря встроенному байпасу и цифровому управлению, этот прибор сочетает надёжность, компактность и долгий срок службы.

Назначение и область применения

Устройство плавного пуска SFC-33-55 применяется для управления асинхронными электродвигателями с короткозамкнутым ротором, работающими от сети 380 В. Подходит для оборудования, где важны плавный старт и останов - насосы, вентиляторы, конвейеры, компрессоры, мельницы и другие механизмы с высоким моментом инерции. Особенно эффективно используется там, где частые пуски вызывают перегрузки сети или износ механических узлов.

Технические характеристики

• Мощность двигателя: до 55 кВт
• Рабочий ток: 110 А
• Напряжение питания двигателя: 380 В переменного тока
• Напряжение управления: 110–220 В переменного тока (автоматическое определение)
• Тип силовой части: тиристоры на всех трёх фазах
• Система управления: цифровая с русифицированным LCD-пультом
• Встроенный обходной контактор (байпас): да, для всего диапазона мощности
• Защита: от перегрузки, перегрева, перекоса фаз, потери фазы, короткого замыкания (реализуется через систему управления)

Совместимость и монтаж

SFC-33-55 совместим с большинством трёхфазных асинхронных двигателей, соответствующих по мощности и току. Для установки требуется место в распределительном щите с достаточным охлаждением. Монтаж выполняется согласно схеме подключения, указанной в руководстве: входные клеммы - к сети 380 В, выходные - к двигателю, цепи управления - к кнопкам/реле управления. Кабели должны иметь сечение, соответствующее току 110 А. Обязательно соблюдать заземление корпуса устройства.

Преимущества

• Встроенный байпас исключает нагрев тиристоров при постоянной работе - увеличивает срок службы устройства и снижает потребление энергии в режиме работы двигателя.
• Цифровая система управления с русским интерфейсом упрощает настройку и диагностику даже без специальной подготовки.
• Экономия места в шкафу за счёт отказа от внешнего контактора байпаса.
• Плавный пуск снижает ударные нагрузки на ременные передачи, муфты, валы и редукторы.
• Снижение пиков тока при старте - меньше влияние на сеть, возможность использовать меньшие автоматические выключатели.

Ограничения применения

• Не предназначен для однофазных двигателей или двигателей с фазным ротором.
• Не работает с сетью ниже 340 В - возможны сбои в управлении.
• Запрещён монтаж в условиях повышенной влажности, прямого попадания воды или пыли - не имеет IP-защиты выше IP20.
• Не рекомендуется для частых циклов пуска/останова более 10 раз в час - риск перегрева тиристоров до активации байпаса.
• Не обеспечивает регулирование скорости вращения - только плавный пуск и останов.

Примеры использования

• Водонагнетательная станция: плавный запуск насоса предотвращает гидроудары в трубопроводе.
• Производственный конвейер: снижается износ цепей и зубчатых колёс при каждом включении.
• Вентиляционная установка: уменьшается нагрузка на сеть при одновременном включении нескольких единиц.
• Компрессор воздуха: исключаются скачки напряжения, которые могут влиять на чувствительную электронику рядом.

Практические советы

• Перед первым запуском проверьте соответствие тока двигателя (не более 110 А) и напряжения управления (110–220 В).
• Используйте терморегулятор или принудительное охлаждение, если устройство установлено в плотном шкафу без проветривания.
• При длительной работе двигателя (более 1 часа) байпас автоматически замыкает цепь - контролируйте, чтобы он сработал; если нет - проверьте настройки и целостность контактов.
• Для удобства обслуживания используйте выносной LCD-пульт - можно расположить его вне шкафа.
• Не устанавливайте SFC-33-55 рядом с источниками сильных помех (частотники, сварочные аппараты) - возможны сбои в работе цифровой системы.
