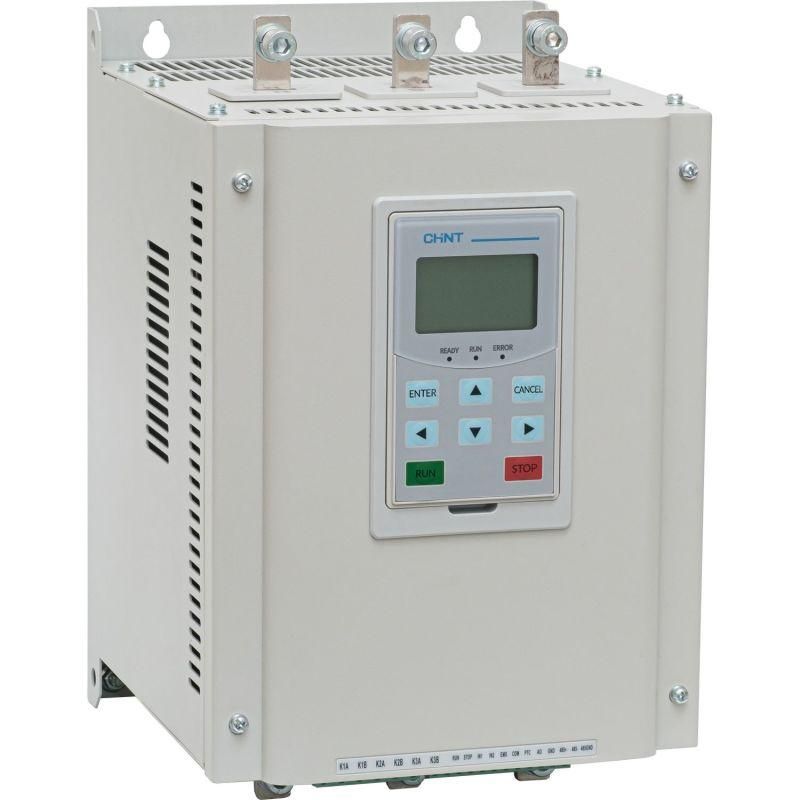

Устройство плавного пуска NJR5-110/ZX3 110А 55кВт 380В | 438269 CHINT

Устройство плавного пуска CHINT 438269 предназначено для мягкого запуска трёхфазных асинхронных двигателей мощностью до 55 кВт, снижая пиковые нагрузки на сеть и механические компоненты. Подходит для промышленного оборудования, где важна долговечность механизмов и стабильность электроснабжения.

Назначение и область применения

Устройство плавного пуска CHINT 438269 обеспечивает постепенное увеличение напряжения на двигателе при старте, вместо резкого включения. Это уменьшает ударные токи, продлевает срок службы ремней, муфт, шестерён и других элементов передачи. Применяется там, где требуется избежать скачков мощности - например, на насосах, вентиляторах, конвейерах, компрессорах и другом оборудовании с высоким моментом инерции.

Технические характеристики

• Номинальное рабочее напряжение: 380 В - совместимо с промышленными сетями 380/400 В переменного тока
• Номинальный рабочий ток: 110 А - способно коммутировать токи до этого значения без перегрева
• Номинальная мощность двигателя: 55 кВт - оптимально для двигателей этой мощности; не рекомендуется использовать с более мощными моторами
• Род тока: Переменный (AC) - работает исключительно с трёхфазной сетью
• Встроенная защита от перегрузки двигателя: Да - автоматически отключает питание при превышении допустимой нагрузки
• Степень защиты: IP20 - защищена от контакта с пальцами и предметами >12 мм, но не от пыли и влаги; требует установки в закрытом щите

Совместимость и монтаж

Устройство плавного пуска CHINT 438269 подключается между источником питания и двигателем. Для монтажа необходимы три фазы L1/L2/L3, ноль (N) и заземление (PE). Клеммы рассчитаны на провода сечением до 25 мм2. Установка возможна только в распределительном щите с достаточным воздушным зазором и принудительной вентиляцией. Не предназначен для работы на открытом воздухе или во влажных помещениях из-за степени защиты IP20.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Встроенная защита от перегрузки соответствует классу 10A по IEC 60947-5-1. Все внутренние компоненты имеют сертификаты UL и CE, что гарантирует соответствие европейским и международным нормам безопасности.

Преимущества

• Снижение пусковых токов до 3–4 раз по сравнению с прямым включением - экономия энергии и снижение нагрузки на сеть
• Защита от перегрузки предотвращает выход двигателя из строя при затруднённом запуске
• Минимальное обслуживание - нет движущихся частей, не требует замены щёток или регулировки
• Интегрированная система управления - не нуждается во внешних контроллерах для базового функционирования

Ограничения применения

• Не применяется с однофазными двигателями - только с трёхфазными AC
• Не подходит для частотного регулирования скорости - только управление пуском и остановом
• Запрещена установка вне электрошкафа - степень защиты IP20 не защищает от пыли и брызг воды
• Не используется с двигателями выше 55 кВт - риск перегрева и отказа
• Не рекомендовано применение в условиях постоянных вибраций без демпферов - может повредить электронную плату

Примеры использования

• Водяные насосы на очистных сооружениях - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейеры на пищевых производствах - снижаются нагрузки на цепи и зубчатые передачи
• Вентиляционные системы в крупных зданиях - уменьшаются скачки потребления, избегаются штрафы за перегрузку сети
• Компрессоры в цехах - продлевается жизнь подшипников и клапанов благодаря мягкой нагрузке

Практические советы

• Выбирая устройство плавного пуска CHINT 438269, проверьте, чтобы номинальный ток двигателя не превышал 110 А - даже при 55 кВт некоторые модели работают с током выше среднего
• Обязательно используйте входной автомат с характеристикой C или D - он должен выдерживать пусковые импульсы, которые всё ещё есть, хоть и сниженные
• При монтаже соблюдайте минимальный зазор вокруг корпуса - минимум 10 см с каждой стороны для теплоотвода
• Подключайте заземление строго по схеме - отсутствие PE может сделать защиту от перегрузки некорректной
• Проверяйте температуру устройства через 1–2 часа после первого запуска - если корпус слишком горячий (>60C), проверьте вентиляцию щита
