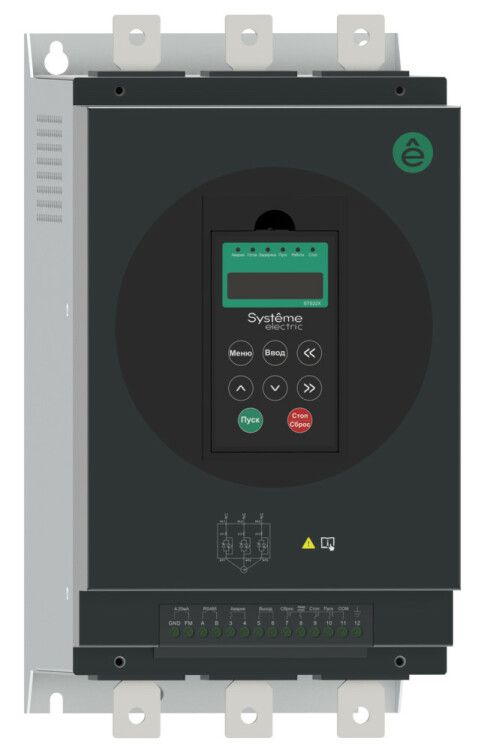

Устройство плавного пуска STS22 55 кВт 400В со встр. байпасным контактором | STS22D55N4X SE APC

Устройство плавного пуска STS22 55 кВт 400В со встроенным байпасным контактором от Systeme Electric обеспечивает мягкий запуск и остановку двигателей мощностью до 55 кВт, снижая механические и электрические нагрузки на оборудование. Благодаря встроенному байпасному контактору и модульной конструкции, STS22 упрощает монтаж и повышает надёжность работы в промышленных системах.

Назначение и область применения

Устройство плавного пуска STS22 55 кВт 400В со встроенным байпасным контактором применяется для плавного запуска и остановки трёхфазных асинхронных двигателей без реверса. Подходит для оборудования с высокими пусковыми моментами: насосы, компрессоры, конвейеры, вентиляторы, мельницы, транспортеры. Особенно эффективен там, где требуется исключить скачки тока и ударные нагрузки на передачи, муфты и валы.

Технические характеристики

• Номинальная мощность двигателя: 55 кВт
• Номинальный ток: 110 А
• Номинальное рабочее напряжение: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Количество фаз: 3
• Род тока: переменный (AC)
• Степень защиты: IP00 - устройство требует установки в закрытом щите
• Максимальная температура окружающей среды: +40 C
• Количество пусков в час: до 12
• Охлаждение: естественная конвекция с раздельными изолированными воздушными каналами
• Габариты (Ш×В×Г): 200 × 384 × 226 мм
• Вес: 12,5 кг
• Встроенный байпасный контактор: да - автоматически замыкает цепь после выхода на рабочую скорость
• Защита от перегрузки: да - термическая защита двигателя
• Регулировка крутящего момента: да - можно выставить начальный момент пуска
• Дисплей: есть - отображает параметры, состояние, ошибки
• Способы задания параметров: ручная настройка на панели, дистанционно через сигналы, через Modbus RTU
• Конформное покрытие плат: класс 3С2 (EN 60721-3-3) - защищает от влаги, пыли и химических воздействий внутри корпуса
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство STS22 55 кВт 400В со встроенным байпасным контактором совместимо с большинством трёхфазных асинхронных двигателей до 55 кВт. Для подключения используются клеммы L1/L2/L3 (питание), T1/T2/T3 (на двигатель), U1/U2 (управление 220 В). Встроенный байпас позволяет отказаться от внешнего контактора - экономится место в шкафу и снижаются точки отказа. Монтаж выполняется на DIN-рейку или жестко к стенке шкафа. Учитывайте габариты: 200×384×226 мм - потребуется свободное пространство вокруг для теплоотвода. Обязательно соблюдайте заземление корпуса.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC/EN 60947-4-2 для устройств плавного пуска. Конформное покрытие плат класса 3С2 обеспечивает повышенную устойчивость к агрессивной среде внутри распределительного шкафа. Защита от перегрузки реализована по принципу теплового моделирования двигателя - предотвращает перегрев без необходимости внешних тепловых реле. IP00 требует обязательной установки в электрошкаф с степенью защиты не ниже IP54.

Преимущества

• Встроенный байпас - не нужны внешние контакторы, уменьшается стоимость и сложность сборки
• Modbus RTU - возможность интеграции в системы автоматизации без дополнительных модулей
• Регулируемый пусковой момент - адаптация под тип нагрузки (например, конвейер vs. насос)
• Цифровой дисплей - наглядный контроль состояния, диагностика ошибок без внешних приборов
• Изолированные воздушные каналы - равномерный теплоотвод, продлевает срок службы силовой части
• Конформное покрытие - увеличивает долговечность в условиях повышенной влажности или пыли внутри шкафа

Ограничения применения

• Не предназначен для реверсивных режимов - нельзя менять направление вращения
• IP00 - нельзя использовать вне закрытого шкафа; недопустимо попадание воды, пыли, масла на открытые элементы
• Максимум 12 пусков в час - частые запуски свыше нормы вызывают перегрев и сокращают срок службы
• Температурный лимит +40 C - при более высоких температурах требуется принудительное охлаждение или снижение нагрузки
• Подходит только для асинхронных двигателей - не работает с синхронными, постоянного тока или сервоприводами

Примеры использования

• Насосная станция водоснабжения - плавный запуск исключает гидроудары в трубах
• Конвейерная линия пищевого производства - снижение нагрузки на ременную передачу и подшипники
• Воздухоохладитель в цеху - длительная работа при колебаниях сети без выбросов тока
• Элеватор для сыпучих материалов - защита от перегрузки при забивании ленты

Практические советы

• Выбирая STS22 55 кВт 400В со встроенным байпасным контактором, проверьте соответствие номинального тока двигателя - 110 А максимум. Перегрузка по току выводит устройство из строя.
• Настройте пусковой момент через дискретные уровни на дисплее: для лёгких нагрузок - 30%, для тяжёлых - 60–80%. Это снижает энергопотребление при старте.
• Используйте Modbus RTU для удалённого мониторинга - подключите к PLC или SCADA-системе, чтобы получать данные о температуре, токе и числе пусков.
• Обеспечьте доступ к вентиляционным каналам - не закрывайте верхнюю и нижнюю часть устройства плотными проводами или другими приборами.
• При первом запуске выполните тестовый цикл: 3–5 пусков с паузами 5 минут - проверьте работу байпаса и отсутствие перегрева.
• Замена неисправного устройства - используйте тот же артикул sts22d55n4x. Совместимость с аналогичными моделями серии SystemeStart гарантируется производителем.
