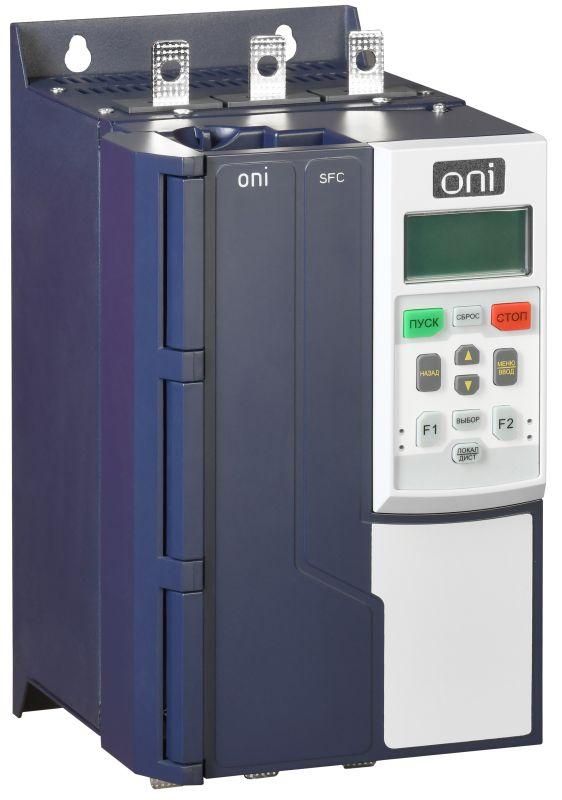

Устройство плавного пуска УПП SFC 3Ф 380В 45кВт 90А Uупр 110-220В - SFC-33-45 IEK

Устройство плавного пуска трехфазное 380В 45кВт 90А, серия SFC от ONI (IEK) обеспечивает мягкий запуск и останов асинхронных двигателей, снижая механические нагрузки и пиковые токи. Артикул sfc-33-45 подходит для промышленных систем, где важна надежность и долгий срок службы оборудования.

Назначение и область применения

Устройство плавного пуска SFC предназначено для контроля пуска и останова асинхронных электродвигателей с короткозамкнутым ротором. Применяется там, где резкий запуск вызывает перегрузки сети, ударные нагрузки на передачи или требует снижения потребления электроэнергии. Подходит для насосов, вентиляторов, компрессоров, конвейеров, мельниц и другого оборудования с высоким моментом инерции.

Технические характеристики

• Мощность: 45 кВт
• Номинальный ток: 90 А
• Рабочее напряжение питания: 380 В переменного тока, трёхфазное
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристоры на каждой фазе
• Система управления: цифровая с русифицированным LCD-пультом
• Встроенный обходной контактор (байпас): да, для всего диапазона мощности

Совместимость и монтаж

Устройство плавного пуска SFC совместимо с большинством стандартных асинхронных двигателей до 45 кВт. Для установки требуется свободное место в распределительном щите - благодаря встроенному байпасу не нужен внешний контактный узел. Монтаж выполняется согласно схеме подключения, указанной в руководстве. Клеммы для силовых проводов и цепей управления доступны с лицевой стороны. Обязательно соблюдайте посадочные габариты и зазоры для вентиляции. Подключение к сети должно осуществляться через автоматический выключатель соответствующего класса отключения.

Безопасность и стандарты

Устройство SFC соответствует требованиям безопасности, предъявляемым к промышленному оборудованию. Хотя явные стандарты (например, ГОСТ или IEC) в данных не указаны, конструкция устройства реализует базовые принципы защиты: ограничение тока, тепловую защиту и коммутацию с байпасом, исключающую длительную работу тиристоров под нагрузкой. Работает в условиях, допускающих температурный режим, указанный производителем - рекомендуется проверять документацию на соответствие условиям эксплуатации.

Преимущества

• Встроенный байпас снижает нагрев тиристоров и продлевает срок службы самого устройства
• Экономия места в шкафу за счёт отказа от внешнего контактора
• Цифровая система управления с русским интерфейсом упрощает настройку и диагностику
• Плавный пуск уменьшает износ механических элементов (ремни, муфты, подшипники)
• Снижение пусковых токов до 3–4 раз по сравнению с прямым запуском

Ограничения применения

• Не предназначен для работы с однофазными двигателями
• Не подходит для двигателей с фазным ротором
• Запрещён запуск при частичном отключении одной из фаз
• Не используется в качестве замены частотного преобразователя - регулирует только пуск/останов, а не скорость вращения
• Требует принудительной вентиляции при работе в закрытых шкафах при температуре выше +40C

Примеры использования

• Водонагнетательная станция: плавный запуск насоса предотвращает гидроудары в трубопроводе
• Производственный конвейер: снижается нагрузка на приводные ролики и ременную передачу
• Воздушный компрессор: уменьшаются скачки тока в сети, что важно при слабом питании
• Шахтный вентилятор: продлевается срок службы подшипников и корпуса двигателя

Практические советы

• Перед первым запуском обязательно настройте параметры пуска (время разгона, ток ограничения) через LCD-панель - используйте заводские значения как отправную точку
• Проверьте соответствие сечения кабелей и номинала автомата - для 90 А требуется медный кабель минимум 25 мм2
• При длительной работе в жарких помещениях установите дополнительную вентиляцию - даже с байпасом тиристоры выделяют тепло
• Не отключайте питание во время работы - резкая потеря напряжения может повредить контроллер
• При замене старого прямого пускателя на sfc-33-45 учтите, что теперь не нужны тепловые реле - защита уже встроена
