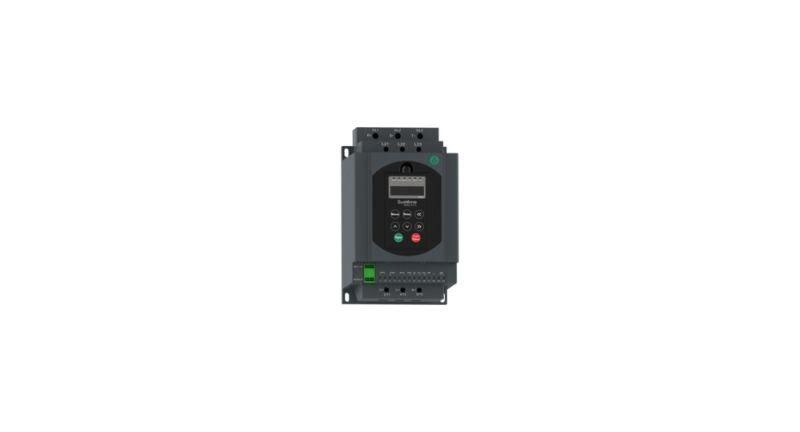

Устройство плавного пуска STS22 45 кВт 400В без встр. байпасного контактора | STS22D45N4 SE APC

Устройство плавного пуска STS22 45 кВт 400В без встроенного байпасного контактора от Systeme Electric предназначено для мягкой нагрузки на двигатель и сеть при запуске. Подходит для насосов, вентиляторов, конвейеров и других механизмов с высоким моментом старта. Артикул sts22d45n4 - решение для систем, где требуется управление пуском через внешние контакторы.

Назначение и область применения

Устройство плавного пуска STS22 45 кВт 400В без встроенного байпасного контактора обеспечивает плавный запуск и останов трёхфазных асинхронных двигателей мощностью до 45 кВт. Благодаря снижению пикового тока, уменьшается механическая нагрузка на привод, продлевается срок службы ремней, муфт и шестерён. Применяется там, где частые пуски вызывают скачки напряжения или требуют точного контроля момента - например, в пищевой, химической промышленности, на конвейерах, компрессорах и насосных станциях.

Технические характеристики

• Номинальное напряжение: 380–440 В переменного тока (3 фазы)
• Номинальный ток: 90 А
• Мощность двигателя: 45 кВт
• Напряжение цепи управления: 220–230 В AC
• Степень защиты: IP20 - защищает от прикосновений и крупных частиц, не герметична
• Температурный режим: до +40 C (при более высоких температурах требуется снижение нагрузки)
• Охлаждение: естественная конвекция с раздельными воздушными каналами
• Количество пусков: максимум 12 раз в час
• Регулировка крутящего момента: да - можно выставить начальный момент от 20% до 100%
• Интегрированный модуль Modbus RTU - позволяет подключить устройство к системе автоматизации
• Дисплей: есть - отображает текущий ток, напряжение, состояние и ошибки
• Задание параметров: ручная настройка на лицевой панели, дистанционно через Modbus или внешнее УУ
• Габариты: 160×265×164 мм
• Вес: 3 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство плавного пуска STS22 45 кВт 400В без встроенного байпасного контактора не имеет внутреннего байпаса - обязательным условием является установка внешнего контактора параллельно выходам устройства. Это необходимо для перевода двигателя в работу на полное напряжение после раскрутки, чтобы исключить потери энергии на тиристорах. Монтаж выполняется на DIN-рейку или жёстко на стену с зазором минимум 50 мм сверху и снизу для вентиляции. Подключение силовых кабелей - к клеммам L1/L2/L3 и T1/T2/T3; управление - через дискретные входы (пуск/стоп) или Modbus. Для работы с Modbus нужен RS-485 терминатор и экранированный кабель.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита двигателя от перегрузки реализована внутри - при превышении тока или времени разгона происходит аварийная остановка. Конформное покрытие печатных плат класса 3С2 (EN 60721-3-3) повышает надёжность в условиях повышенной влажности и пыли. Отсутствие встроенного байпаса делает устройство менее безопасным при длительном работе на тиристорах - всегда используйте внешний контактный элемент.

Преимущества

• Плавный пуск снижает ударные нагрузки на оборудование и сеть
• Регулируемый момент позволяет адаптировать пуск под тип механизма (например, ленточные конвейеры vs. центробежные насосы)
• Modbus RTU упрощает интеграцию в SCADA и PLC-системы
• Цифровой дисплей даёт оперативную информацию без дополнительных приборов
• Раздельные воздушные каналы обеспечивают стабильную работу даже при постоянной нагрузке
• Конформное покрытие увеличивает долговечность в агрессивной среде

Ограничения применения

• Не применяется в помещениях с влажностью выше 90% - IP20 не защищает от воды
• Максимальная температура окружающей среды - 40 C; при более высоких значениях возможен отказ или снижение допустимой мощности
• Обязательно использование внешнего байпасного контактора - без него устройство будет перегреваться при длительной работе
• Не предназначен для реверсивных схем - только односторонний пуск
• Частота пусков не более 12 раз в час - превышение сокращает срок службы тиристоров
• Не работает с однофазными двигателями или синхронными машинами

Примеры использования

• Насосная станция водоснабжения - предотвращает гидроудары при включении
• Ленточный конвейер на заводе - снижает проскальзывание ремней при старте
• Вентилятор системы охлаждения - устраняет скачки напряжения в сети цеха
• Компрессор воздуха - продлевает жизнь подшипникам и клапанам
• Автоматизированная линия упаковки - совмещается с PLC через Modbus для синхронизации циклов

Практические советы

• Выбирайте внешний байпасный контактор с током не ниже 90 А и классом коммутации AC-1
• Проверьте посадочный диаметр кабелей - клеммы рассчитаны на провода до 25 мм2
• Настройте время разгона и торможения в зависимости от инерции нагрузки - слишком быстрый пуск сводит эффект на нет
• При установке в щите оставьте свободное пространство вокруг - особенно сверху и снизу - для теплоотвода
• Используйте экранную оплетку для Modbus-линии и заземлите её с одной стороны
• При первом запуске проверьте показания дисплея: если ток превышает 90 А - скорректируйте момент или замедлите разгон
• Артикул sts22d45n4 - единственный вариант этой модели без байпаса; другие версии имеют встроенный контакт
