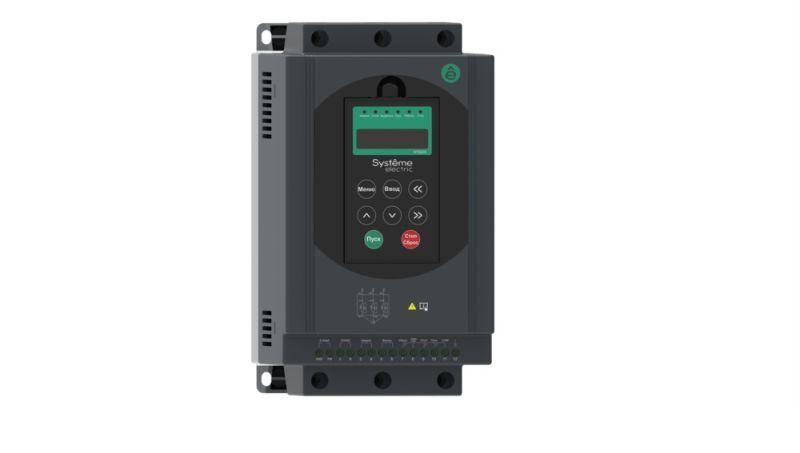

Устройство плавного пуска STS22 45 кВт 400В со встр. байпасным контактором | STS22D45N4X SE APC

Устройство плавного пуска STS22 45 кВт 400В со встроенным байпасным контактором от Systeme Electric обеспечивает мягкий запуск и остановку двигателей мощностью до 45 кВт, снижая механические и электрические нагрузки на оборудование. Артикул sts22d45n4x включает в себя встроенный байпас и модуль Modbus RTU - это упрощает монтаж и интеграцию в автоматизированные системы.

Назначение и область применения

Устройство плавного пуска STS22 45 кВт 400В применяется для пуска трёхфазных асинхронных двигателей без реверса. Подходит для оборудования с высокими пусковыми токами: насосы, вентиляторы, конвейеры, компрессоры, мельницы, транспортеры. Благодаря встроенному байпасному контактору после выхода двигателя на рабочую скорость устройство полностью замыкает цепь, исключая потери на тиристорах и продлевая срок службы самого пускателя.

Технические характеристики

• Номинальная мощность двигателя: 45 кВт
• Номинальный ток: 90 А
• Рабочее напряжение сети: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Степень защиты: IP00 - требует установки в закрытом щите
• Максимальная температура окружающей среды: +40 C
• Количество пусков в час: до 12
• Охлаждение: естественная конвекция с раздельными воздушными каналами
• Габариты: 150×265×170 мм
• Вес: 3,3 кг
• Дисплей: да, отображает параметры работы, аварии, ток, напряжение
• Настройка параметров: ручная (на лицевой панели), дистанционная (через Modbus RTU)
• Конформное покрытие плат: класс 3С2 (EN 60721-3-3) - защищает от влаги, пыли, конденсата
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство плавного пуска STS22 45 кВт 400В со встроенным байпасным контактором не требует внешнего контактора - он уже установлен внутри корпуса. Монтаж выполняется на DIN-рейку или жестко в шкафу. Для подключения силовых кабелей в комплекте идут кабельные наконечники с вилкой M6 (6 шт.), рассчитанные на сечение 20–25 мм2. Убедитесь, что посадочные размеры соответствуют вашему шкафу - габариты устройства 150×265×170 мм. Раздельные воздушные каналы обеспечивают эффективное теплоотведение, поэтому между устройством и другими элементами оставьте минимум 50 мм свободного пространства сверху и снизу.

Безопасность и стандарты

Устройство плавного пуска STS22 соответствует требованиям безопасности для электрооборудования в промышленных условиях. Конформное покрытие плат класса 3С2 повышает надёжность в агрессивных средах. Защита от перегрузки двигателя встроена - при превышении допустимого тока происходит отключение. Однако степень защиты IP00 означает, что устройство **не** защищено от доступа к токоведущим частям и попадания пыли/влаги - его нельзя устанавливать вне электрощита.

Преимущества

• Встроенный байпас - экономия места, снижение стоимости и отказ от лишних соединений
• Modbus RTU - возможность удалённого контроля и интеграции в SCADA-системы
• Цифровой дисплей - наглядный мониторинг состояния без дополнительных приборов
• Регулировка крутящего момента - позволяет адаптировать пуск под тип нагрузки (например, избежать гидроудара в насосах)
• Конформное покрытие - увеличивает долговечность в условиях повышенной влажности или запылённости внутри шкафа
• Нет необходимости в внешнем тепловом реле - защита от перегрузки реализована программно

Ограничения применения

• Не предназначен для реверсивных режимов - двигатель можно запускать только в одном направлении
• IP00 - обязательна установка в герметичном или закрытом распределительном шкафу
• Максимум 12 пусков в час - не подходит для частых циклических операций (например, в крановых системах)
• Работает только с сетью 380–440 В; несовместим с однофазными источниками или напряжением ниже 320 В
• Температурный предел +40 C - при более высоких температурах требуется принудительное охлаждение или снижение нагрузки

Примеры использования

• Водяной насос на очистных сооружениях - плавный запуск предотвращает гидравлические удары
• Конвейерная линия в пищевой промышленности - снижение пусковых токов защищает автоматические выключатели
• Вентилятор в цеху с высокой запылённостью - благодаря конформному покрытию плата служит дольше
• Компрессор воздуха - регулировка момента позволяет избежать скачков давления в трубопроводе

Практические советы

• При проектировании шкафа учтите габариты STS22 45 кВт - 150×265×170 мм - и зазоры для вентиляции (минимум 50 мм сверху и снизу)
• Используйте только кабели сечением 20–25 мм2 - комплект наконечников M6 рассчитан именно на них
• Настройку через Modbus RTU рекомендуется выполнять после первоначальной настройки с панели - так легче проверить работу
• Проверяйте напряжение сети перед первым запуском - отклонение ниже 320 В вызывает аварийную остановку
• Для условий с частыми пусками (>12/ч) выбирайте другое решение - STS22 не рассчитан на такие нагрузки
• Артикул sts22d45n4x - единственный вариант этой модели с встроенным байпасом и Modbus; другие версии без этих функций
