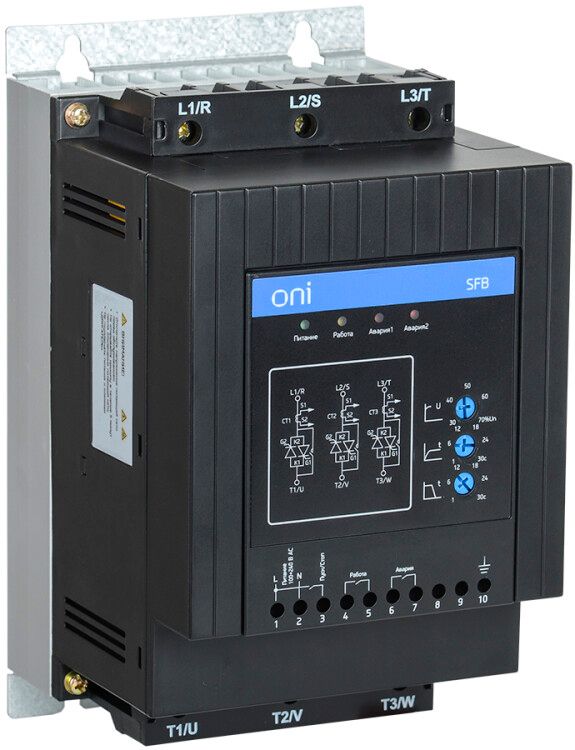

Устройство плавного пуска SFB 3Ф 380В 30кВт 60A Uупр 110-220В ONI SFB-33-30-A-00 IEK

Устройство плавного пуска ONI SFB - это надёжное решение для плавного запуска и остановки трёхфазных электродвигателей мощностью до 30 кВт. Модель sfb-33-30-a-00 рассчитана на работу в сетях 380 В, управляется напряжением 110–220 В и оснащена встроенным байпасом, что снижает механические нагрузки на привод и продлевает срок службы оборудования.

Назначение и область применения

Устройство плавного пуска ONI SFB применяется там, где требуется избежать резких скачков тока при запуске двигателя. Это особенно важно для насосов, вентиляторов, конвейеров, компрессоров и других механизмов с высоким моментом инерции. Благодаря плавному разгону снижаются ударные нагрузки на ременные передачи, муфты, шестерни и сам двигатель. Применяется в промышленных цехах, на объектах ЖКХ, в пищевой и химической отраслях.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 60 А
• Мощность двигателя: до 30 кВт
• Напряжение управления: 110–240 В AC - совместимо с большинством промышленных систем управления
• Количество фаз: 3
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите
• Функция BYPASS: встроенная - после выхода на рабочую скорость двигатель переводится напрямую на сеть, снижая потери и нагрев устройства
• Настройка параметров: ручная через кнопки/дисплей - не требует ПК или программатора
• Гарантия: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB подключается между источником питания и двигателем. Для работы необходима трёхфазная сеть 380 В и сигнал управления 110–220 В. Клеммы для подключения двигателя и сети вынесены на лицевую часть - доступны без вскрытия корпуса. Монтаж выполняется на DIN-рейку или плоскую поверхность с учётом зазора для теплоотвода. Входной и выходной кабели должны соответствовать току 60 А - рекомендуются медные провода сечением не менее 16 мм2. Учёт посадочных габаритов обязателен: устройство занимает место, аналогичное контактору среднего класса.

Безопасность и стандарты

Устройство плавного пуска ONI SFB соответствует требованиям безопасности для промышленного оборудования. Защита от перегрузки двигателя активируется автоматически - при превышении допустимого тока происходит отключение. Наличие встроенного байпаса исключает длительную работу тиристоров, повышая надёжность. Сертифицировано для эксплуатации в соответствии с ГОСТ Р 50030.4.2 и IEC 60947-4-2.

Преимущества

• Экономия энергии: снижение пикового тока при запуске уменьшает нагрузку на сеть и предотвращает просадки напряжения
• Долгий срок службы двигателя: плавный разгон снижает износ подшипников, зубчатых колёс и соединений
• Интеграция с АСУ ТП: поддержка протокола MODBUS RTU позволяет подключать устройство к SCADA-системам и управлять им удалённо
• Простота настройки: все параметры задаются вручную - не нужен компьютер или специальное ПО
• Высокая отказоустойчивость: использование компонентов от проверенных производителей повышает долговечность

Ограничения применения

• Не предназначен для работы во внешних условиях - IP20 требует установки внутри распределительного щита
• Не подходит для частотного регулирования скорости - только плавный пуск и остановка
• Максимальная мощность - 30 кВт; для более мощных двигателей потребуется другая модель
• Не имеет встроенной защиты от перепадов напряжения - необходимо использовать внешние аппараты защиты
• Запрещено применение в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Насосная станция водоснабжения - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейер на заводе по производству упаковки - снижает нагрузку на приводные ролики и цепи
• Вентиляционная система в торговом центре - устраняет резкий набор оборотов, который вызывает вибрацию
• Компрессор для pneumatic системы - увеличивает срок службы клапанов и поршневой группы

Практические советы

• При замене старого контактора на УПП ONI SFB обязательно сверьте токовые параметры двигателя - 60 А - это максимальный ток, выше которого устройство не работает
• Подключайте питание управления к стабильному источнику - скачки напряжения могут вызвать ложные срабатывания
• После настройки сохраните параметры - они не теряются при отключении питания
• Обеспечьте достаточное охлаждение вокруг корпуса - температура окружающей среды не должна превышать +40 C
• Для удалённого контроля используйте модуль MODBUS RTU - можно интегрировать в существующую систему мониторинга без доработки
• Проверяйте состояние теплового реле и контактной группы байпаса каждые 6–12 месяцев - это основные точки возможного износа
