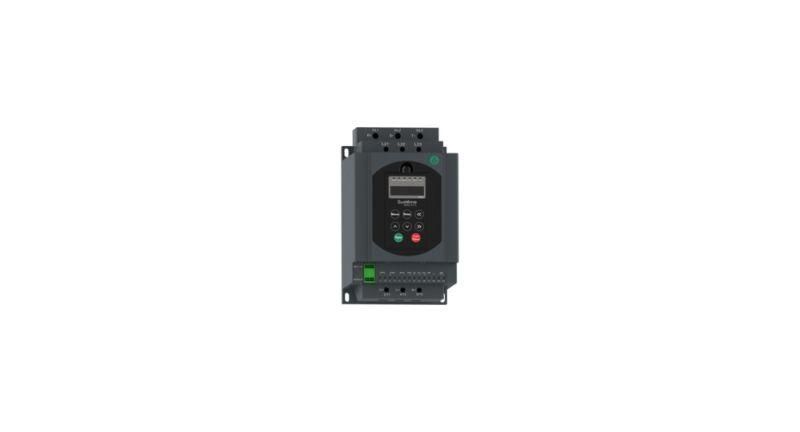

Устройство плавного пуска STS22 30 кВт 400В без встр. байпасного контактора | STS22D30N4 SE APC

Устройство плавного пуска STS22 30 кВт 400В без встроенного байпасного контактора от Systeme Electric предназначено для мягкого запуска и остановки трёхфазных асинхронных двигателей мощностью до 30 кВт. Отличается от аналогичных моделей отсутствием встроенного байпасного контактора - для работы требуется внешнее устройство. Артикул sts22d30n4 подходит для промышленных систем, где важна точная регулировка пусковых параметров.

Назначение и область применения

Устройство плавного пуска STS22 30 кВт 400В без встроенного байпасного контактора используется для снижения пусковых токов и механических нагрузок на двигатель и приводную систему. Подходит для оборудования с высокой инерцией: насосы, компрессоры, конвейеры, вентиляторы, мельницы, транспортеры. Особенно эффективно там, где частые пуски вызывают скачки напряжения или быстрый износ механизма.

Технические характеристики

• Номинальная мощность двигателя: 30 кВт
• Номинальный ток: 60 А
• Рабочее напряжение: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Количество фаз: 3
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Максимальная температура окружающей среды: 40 C
• Частота пусков: до 12 раз в час
• Регулировка крутящего момента: да - позволяет адаптировать пуск под тип нагрузки
• Интегрированный дисплей: показывает текущие параметры, ошибки и состояние
• Способы задания параметров: ручная настройка на панели, дистанционно через сигналы, через Modbus RTU
• Защита от перегрузки: встроенная - автоматически отключает при превышении допустимого тока
• Габариты: 160×265×164 мм
• Вес: 3 кг
• Гарантия: 24 месяца
• Охлаждение: естественная конвекция воздуха с раздельными изолированными каналами
• Покрытие печатных плат: класс 3С2 по EN 60721-3-3 - устойчиво к влаге, соляным испарениям и загрязнениям

Совместимость и монтаж

Устройство плавного пуска STS22 30 кВт 400В без встроенного байпасного контактора требует обязательного подключения внешнего байпасного контактора. Без него после выхода на рабочую скорость двигатель будет питаться через силовые тиристоры, что приведёт к перегреву и отказу. Монтаж выполняется на DIN-рейку или жестко на стену с зазором минимум 50 мм сверху и снизу для обеспечения теплоотвода. Подключение проводов - клеммы с усилием затяжки 1,5–2,0 Нм. Для связи с PLC используйте порт Modbus RTU (RS-485): два провода A/B, экранированный кабель, заземление экрана с одной стороны.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована по принципу теплового моделирования двигателя. Конформное покрытие плат повышает надёжность в условиях повышенной влажности и химической активности. Устройство не имеет внутренней защиты от короткого замыкания - её обеспечивают внешние предохранители или автоматы в цепи питания.

Преимущества

• Точная регулировка момента пуска снижает ударные нагрузки на ременные передачи и зубчатые колёса
• Modbus RTU позволяет интегрировать устройство в системы автоматизации без дополнительных контроллеров
• Цифровой дисплей упрощает диагностику и настройку без внешних приборов
• Раздельные воздушные каналы обеспечивают равномерное охлаждение даже при длительной работе
• Конформное покрытие увеличивает срок службы в агрессивных средах (цеха с маслом, паром, пылью)

Ограничения применения

• Не применяется в помещениях с температурой выше 40 C - возможен переход в режим ограничения мощности
• IP20 исключает использование во влажных, пыльных или открытых площадках без корпуса
• Обязательно наличие внешнего байпасного контактора; без него устройство выйдет из строя
• Максимум 12 пусков в час - частые циклы могут привести к перегреву тиристоров
• Не предназначен для реверсивных схем - только однонаправленный пуск

Примеры использования

• Насосная станция водоснабжения - плавный набор давления без гидроудара
• Конвейерная линия пищевого производства - снижение проскальзывания ленты при старте
• Вентилятор охлаждения технологического оборудования - уменьшение нагрузки на сеть при одновременном запуске нескольких единиц
• Компрессор в мастерской - продление срока службы приводного ремня и подшипников

Практические советы

• Выбирайте внешний байпасный контактор с номинальным током не ниже 60 А и классом коммутационной износостойкости AC-1
• При установке в шкафу оставьте свободное пространство вокруг устройства - особенно сверху и сзади - для циркуляции воздуха
• Настройку параметров начинайте с минимального значения крутящего момента, затем постепенно увеличивайте до нужного уровня
• Подключите сигнализацию аварийного состояния (через дискретный выход) к системе контроля
• Проверяйте соединения клемм каждые 6 месяцев - ослабление контактов вызывает нагрев и отказ
• Для удалённой настройки используйте программное обеспечение SE-Config или любой Modbus-совместимый SCADA-систему
