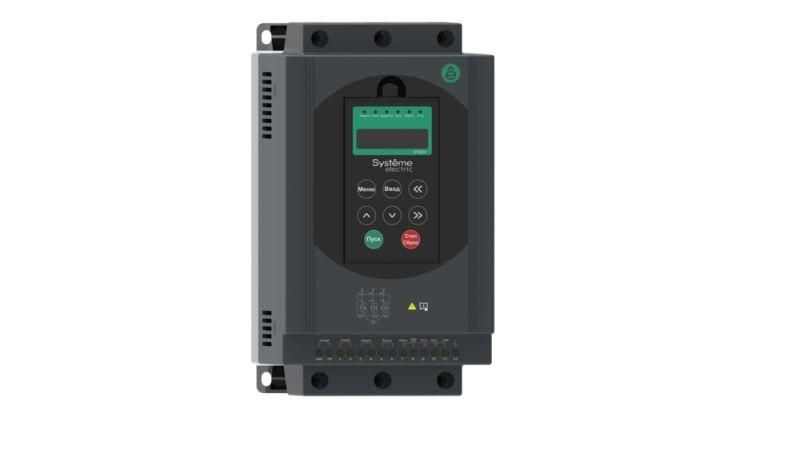

Устройство плавного пуска STS22 22 кВт 400В со встр. байпасным контактором | STS22D22N4X SE APC

Устройство плавного пуска STS22 22 кВт 400В со встроенным байпасным контактором - это надёжное решение для плавного запуска трёхфазных асинхронных двигателей мощностью до 22 кВт. Бренд Systeme Electric и артикул sts22d22n4x указывают на серию SystemeStart, где устройство сочетает функциональность пускателя и встроенную систему управления без необходимости внешних компонентов.

Назначение и область применения

Устройство плавного пуска STS22 22 кВт 400В со встроенным байпасным контактором используется для контроля пуска и остановки двигателей без резких скачков тока. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других механизмов, где важна плавная нагрузка на привод и сеть. Применяется там, где требуется снижение механических ударов и предотвращение перегрузок сети при старте.

Технические характеристики

• Мощность двигателя: 22 кВт
• Номинальный ток: 45 А
• Рабочее напряжение: 380–440 В переменного тока (3 фазы)
• Напряжение управления: 220–230 В AC
• Тип тока: Переменный (AC)
• Количество фаз: 3
• Степень защиты: IP00 - без защиты корпуса, требует установки в закрытом щите
• Максимальная температура окружающей среды: +40 C
• Количество пусков в час: до 12
• Габариты: 150×265×170 мм
• Вес: 3,3 кг
• Дисплей: да, отображает параметры работы и диагностику
• Настройка параметров: ручная, через кнопки; дистанционная; через Modbus RTU
• Встроенный байпас: да - контактный шунт автоматически замыкает цепь после выхода на рабочую скорость
• Защита от перегрузки: да - термическая защита двигателя активируется при превышении допустимой нагрузки
• Регулировка крутящего момента: да - можно выставить начальный момент пуска для адаптации под тип нагрузки
• Охлаждение: естественная конвекция воздуха с раздельными изолированными каналами
• Конформное покрытие плат: класс 3С2 (EN 60721-3-3) - устойчиво к влаге, пыли и химическим воздействиям внутри корпуса

Совместимость и монтаж

Устройство плавного пуска STS22 22 кВт 400В со встроенным байпасным контактором совместимо с большинством трёхфазных асинхронных двигателей до 22 кВт. Для подключения используются клеммы L1/L2/L3 (питание), T1/T2/T3 (выход на двигатель), U1/U2 (управление 220 В). Встроенный байпас исключает необходимость внешнего контактора - экономит место и снижает количество точек отказа.

Кабельные наконечники с вилкой M6 (6 штук) уже в комплекте - подходят для проводов сечением 6–10 мм2. Устанавливается на DIN-рейку или жестко крепится в распределительном щите. Обязательно соблюдать зазоры вокруг устройства для обеспечения естественного охлаждения.

Безопасность и стандарты

Изделие соответствует требованиям EN 60947-4-2 для устройств плавного пуска. Конформное покрытие плат повышает долговечность в условиях повышенной влажности и загрязнённости. Защита от перегрузки реализована внутренним алгоритмом, который отключает питание при превышении порога тока. Однако степень защиты IP00 требует обязательной установки в защищённом электрошкафе - использование вне корпуса недопустимо.

Преимущества

• Встроенный байпас - не нужны внешние контакторы, уменьшена стоимость и сложность сборки
• Modbus RTU - возможность интеграции в системы автоматизации без дополнительных модулей
• Регулируемый крутящий момент - позволяет адаптировать пуск под чувствительные механизмы (например, ременные передачи)
• Цифровой дисплей - наглядная диагностика, текущий ток, частота, ошибки
• Конформное покрытие - увеличенная надёжность в агрессивных средах внутри шкафа
• Экономия энергии - снижение пикового тока при запуске на 60–70%

Ограничения применения

• Не предназначен для реверсивных режимов - только односторонний пуск
• IP00 - нельзя использовать без корпуса или в открытых помещениях
• Максимум 12 пусков в час - не подходит для высокочастотных циклических операций
• Температурный лимит +40 C - требует принудительного охлаждения или вентиляции в теплых помещениях
• Поддерживает только асинхронные двигатели - несовместим с синхронными, постоянного тока или шаговыми

Примеры использования

• Насосная станция - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейерная линия - снижает нагрузку на зубчатые передачи и муфты
• Вентиляционная система - устраняет резкий набор оборотов при включении
• Компрессоры - продлевает жизнь электродвигателя и сетевых автоматов
• Автоматизированные производства - интеграция с PLC через Modbus RTU позволяет удалённо контролировать пуск

Практические советы

• Обязательно проверьте соответствие номинала двигателя - 22 кВт максимум. Переход на более мощный двигатель вызовет срабатывание защиты.
• При использовании в условиях высокой влажности или пыли - используйте герметичный шкаф с фильтрами, даже при наличии конформного покрытия.
• Настройку крутящего момента выполняйте при минимальной нагрузке - слишком высокий момент может вызвать проскальзывание ремней или перегрев.
• Для дистанционного управления подключайте сигналы управления к клеммам U1/U2 согласно схеме в руководстве - не путайте с силовыми выводами.
• Проверяйте затяжку кабельных наконечников M6 - плохой контакт вызывает перегрев и аварийное отключение.
• Частота пусков не должна превышать 12 раз в час - при необходимости чаще - рассмотрите вариант с частотником.
