Устройство плавного пуска OptiCore S100-22K-380-B |342645| КЭАЗ

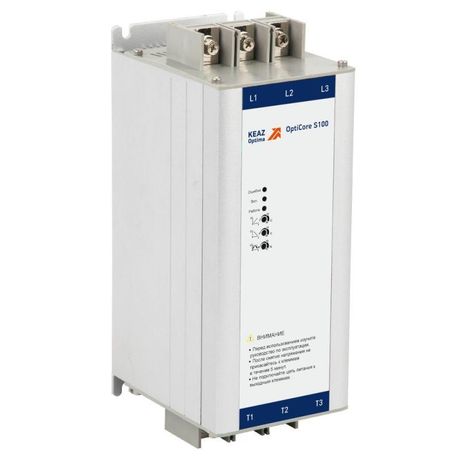

Устройство плавного пуска S100-22K-380-B от КЭАЗ предназначено для мягкого запуска и останова трёхфазных двигателей мощностью до 22 кВт, снижая механические нагрузки на привод и избегая скачков тока в сети. Благодаря встроенному байпасу и защите от перегрузки, этот прибор сочетает надёжность и простоту эксплуатации - идеально подходит для насосов, вентиляторов и конвейеров.

Назначение и область применения

Устройство плавного пуска S100-22K-380-B используется для плавного увеличения напряжения на двигателе при старте и равномерного снижения при останове. Это предотвращает резкие ударные нагрузки на ременные передачи, муфты, валы и другие элементы механизма. Применяется в системах с постоянной скоростью вращения: воздушные компрессоры, циркуляционные насосы, питательные ленты, вентиляционные установки. Подходит для однонаправленного пуска - реверса не предусмотрено.

Технические характеристики

• Номинальное рабочее напряжение: 400 В переменного тока
• Количество фаз: 3
• Номинальный ток: 45 А
• Мощность двигателя: 22 кВт
• Внутренний байпас: да - после выхода на рабочую скорость контактор замыкает цепь, исключая потери на тиристорах
• Защита от перегрузки: да - автоматически отключает двигатель при превышении допустимой нагрузки
• Класс защиты теплового реле: класс 10 - отключение происходит через 10 секунд при токе в 6 раз выше номинала
• Тип напряжения управления: постоянный ток (DC)
• Степень защиты корпуса: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочая температура: до +40 C - не рекомендуется установка в условиях высоких температур без принудительного охлаждения

Совместимость и монтаж

Устройство плавного пуска S100-22K-380-B подключается последовательно между сетью и двигателем. Для работы требует внешняя панель управления (не входит в комплект) - она нужна для настройки параметров, индикации состояния и активации расширенной защиты (блокировка ротора, недогрузка, перегрев). Без панели доступны только базовые функции: пуск, останов, защита от перегрузки. Монтаж выполняется на DIN-рейке 35 мм. Обязательно соблюдать посадочные габариты и зазоры для теплоотвода - корпус нагревается при длительной работе.

Безопасность и стандарты

S100-22K-380-B соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована в соответствии со стандартом IEC 60947-6-2. Класс защиты IP20 позволяет использовать устройство только внутри закрытых щитов или помещений, защищённых от попадания пыли и влаги.

Преимущества

• Встроенный байпас снижает энергопотери и продлевает срок службы тиристоров
• Интегрированная защита от перегрузки устраняет необходимость в отдельном тепловом реле
• Компактный размер - экономия места в шкафах управления
• Поддержка DC-управления - совместимость с большинством PLC и контроллеров
• Линейное нарастание напряжения - минимальные импульсы момента на приводе

Ограничения применения

• Не подходит для реверсивных режимов - только однонаправленный пуск
• Требуется внешняя панель управления для полноценной диагностики и защиты (без неё - ограниченный функционал)
• IP20 - нельзя применять во влажных, пыльных или открытых помещениях
• Максимальная температура окружающей среды +40 C - при более высоких значениях возможны отказы или снижение срока службы
• Номинальная мощность двигателя - 22 кВт; использование с более мощными моторами запрещено

Примеры использования

• Циркуляционный насос в системе отопления - плавный запуск исключает гидроудары в трубах
• Конвейерная лента на пищевом производстве - снижает износ роликов и приводных цепей
• Вентилятор вытяжной системы - уменьшает нагрузку на сеть при одновременном включении нескольких единиц
• Воздушный компрессор малой мощности - предотвращает срабатывание автоматических выключателей при пуске

Практические советы

• Обязательно проверьте соответствие номинального тока двигателя (не более 45 А) и напряжения питания (до 400 В)
• Для полноценной защиты используйте внешнюю панель управления - без неё невозможно получить сигналы о блокировке ротора или недогрузке
• При установке в шкафу оставьте минимум 5 см свободного пространства сверху и с боков для естественного охлаждения
• Проверьте полярность входа управления DC - неверное подключение может повредить плату управления
• Перед первым запуском выполните тестирование без нагрузки - убедитесь, что время разгона соответствует технологическим требованиям
• Замена устройства S100-22K-380-B на аналогичную модель должна учитывать точное соответствие токовой и мощностной характеристик - даже небольшая разница может вызвать аварию
