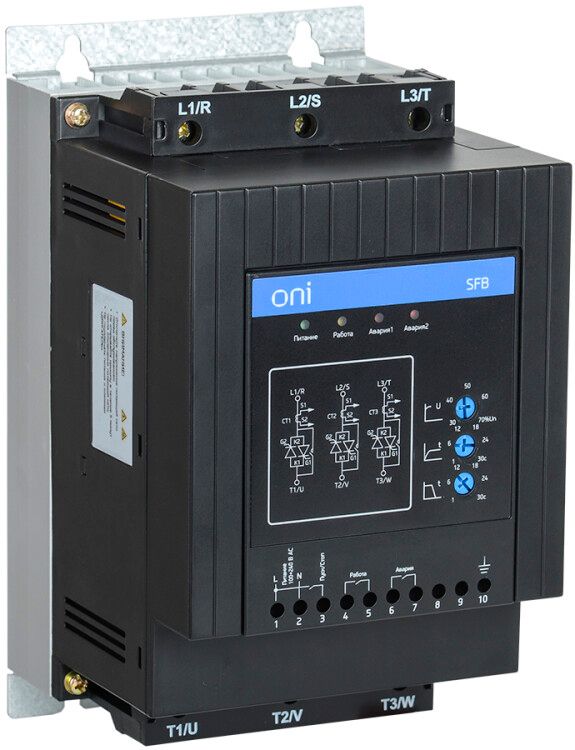

Устройство плавного пуска SFB 3Ф 380В 22кВт 45A Uупр 110-220В ONI SFB-33-22-A-00 IEK

Устройство плавного пуска 3Ф 380В 22кВт 45А Uупр 110-220В ONI - это надёжное решение для плавного запуска и остановки трёхфазных электродвигателей мощностью до 22 кВт. Модель sfb-33-22-a-00 от бренда ONI (IEK) сочетает простую настройку, встроенную защиту и поддержку промышленных протоколов, что делает её удобной как для базовой автоматизации, так и для сложных промышленных систем.

Назначение и область применения

Устройство плавного пуска 3Ф 380В 22кВт 45А Uупр 110-220В ONI используется для снижения пусковых токов и механических нагрузок на двигатель и приводимое им оборудование. Применяется там, где резкий запуск вызывает скачки напряжения, удары в передачах или повреждение механизмов - например, на насосных станциях, вентиляторах, конвейерах, компрессорах и других установках с высоким моментом инерции.

Технические характеристики

• Номинальное напряжение: 400 В (работает в сети 380–400 В переменного тока)
• Номинальный ток: 45 А - соответствует двигателю мощностью 22 кВт
• Количество фаз: 3
• Род тока: переменный (AC)
• Напряжение управления: 110–220 В AC - совместимо с большинством промышленных контроллеров
• Защита от перегрузки: встроенная - предотвращает перегрев двигателя при длительной работе
• Способ настройки: ручной через интерфейс - параметры выставляются кнопками на корпусе
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; устанавливается в щитах
• Гарантия: 12 месяцев
• Поддержка протокола: MODBUS RTU - для связи с PLC и SCADA-системами
• Встроенная функция BYPASS - после выхода на рабочую скорость двигатель переводится на прямое питание, снижая потери в самом УПП

Совместимость и монтаж

Устройство плавного пуска 3Ф 380В 22кВт 45А Uупр 110-220В ONI подключается между источником питания и электродвигателем. Для монтажа требуется свободное место в распределительном шкафу. Клеммы рассчитаны на провода сечением, соответствующее току 45 А - рекомендуется использовать медные кабели с изоляцией 10–16 мм2. Напряжение управления (110–220 В) подаётся на отдельные входы - можно подключить к реле, кнопкам или ПЛК. При использовании BYPASS необходимо предусмотреть внешний контактор для перевода двигателя в режим прямого включения.

Безопасность и стандарты

Устройство плавного пуска 3Ф 380В 22кВт 45А Uупр 110-220В ONI соответствует требованиям безопасности для промышленного оборудования. Встроенная защита от перегрузки исключает риск повреждения двигателя при затяжных пусках. IP20 не допускает использование вне закрытых щитов - при попадании влаги или пыли возможна аварийная ситуация. Все внутренние компоненты выполнены из материалов, соответствующих нормам IEC 60947-4-2.

Преимущества

• Снижение пусковых токов до 3–4 раз - продлевает жизнь кабеля, автоматических выключателей и самого двигателя
• Встроенная функция BYPASS - снижает тепловые потери и увеличивает КПД при постоянной работе
• MODBUS RTU - позволяет централизованно контролировать состояние устройства и менять параметры дистанционно
• Простая ручная настройка - не требует программирования, достаточно выбрать нужный профиль пуска
• Использование качественных силовых элементов - гарантирует долговечность даже при частых пусках

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 требует установки внутри закрытого шкафа
• Максимальная мощность - 22 кВт; для более мощных двигателей потребуется другая модель
• Не регулирует скорость вращения - только плавный пуск и остановка; для частотного регулирования нужен ЧРП
• Требует наличия внешнего контактора для реализации BYPASS - не является полностью самостоятельным решением
• Не имеет встроенного экрана - все параметры настраиваются кнопками, без визуализации текущего состояния

Примеры использования

• Насосная станция водоснабжения - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейерная лента на пищевом производстве - снижает износ ремней и роликов
• Вентилятор системы охлаждения - уменьшает нагрузку на сеть при одновременном включении нескольких единиц
• Компрессор воздуха - защищает привод от резких нагрузок при каждом старте

Практические советы

• Выбирая УПП, проверьте соответствие номинального тока двигателя (не больше 45 А) и напряжения (до 400 В)
• При использовании BYPASS обязательно установите внешний контактор - он должен иметь достаточную коммутационную способность
• Настройте время разгона и торможения под конкретную нагрузку - слишком быстрый пуск сводит на нет преимущество УПП
• Для удалённого контроля используйте модуль MODBUS RTU - подключите к HMI или SCADA-системе
• Не устанавливайте устройство рядом с источниками тепла - перегрев снижает срок службы силовых элементов
• Проверяйте зажимы клемм через 3–6 месяцев после первого запуска - вибрация может ослабить соединения
