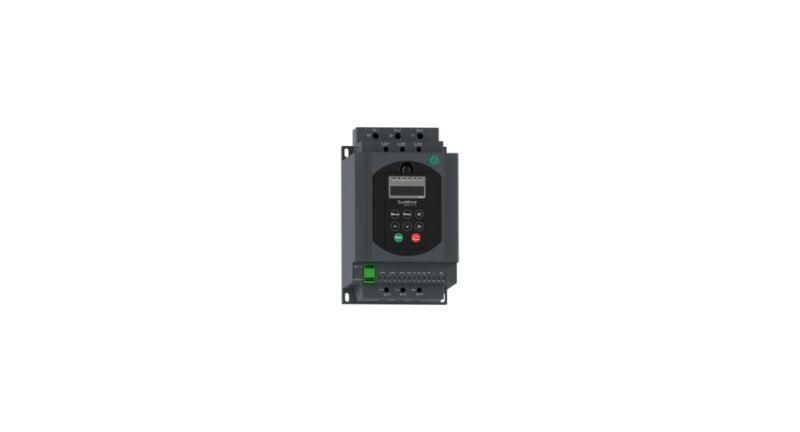

Устройство плавного пуска STS22 22 кВт 400В без встр. байпасного контактора | STS22D22N4 SE APC

Устройство плавного пуска STS22 22 кВт 400В без встроенного байпасного контактора от Systeme Electric - решение для мягкой нагрузки на сеть и двигатель при запуске. Подходит для насосов, компрессоров, конвейеров и других механизмов с высоким моментом старта. Артикул sts22d22n4 обеспечивает точную совместимость с системами управления по Modbus RTU.

Назначение и область применения

Устройство плавного пуска STS22 22 кВт 400В без встроенного байпасного контактора используется для плавного увеличения напряжения на двигателе при запуске и снижения его при остановке. Это уменьшает ударные токи, продлевает жизнь двигателю и защищает сеть от скачков. Применяется там, где требуется частый пуск - на производствах, в водоснабжении, HVAC-системах, пищевой промышленности. Особенность модели - отсутствие встроенного байпасного контактора: он должен быть установлен отдельно в цепи после пускателя.

Технические характеристики

• Мощность двигателя: 22 кВт
• Номинальный ток: 45 А
• Напряжение питания: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В
• Количество фаз: 3
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Максимальная температура окружающей среды: 40 C
• Частота пусков: до 12 раз в час
• Габариты: 160×265×164 мм
• Вес: 3 кг
• Охлаждение: естественная конвекция с раздельными воздушными каналами
• Регулировка крутящего момента: да - можно выставить уровень пускового усилия
• Защита от перегрузки: встроенная - автоматически отключает при превышении допустимой нагрузки
• Интерфейс управления: ручной (на устройстве), дистанционный (через кнопки), Modbus RTU
• Дисплей: есть - отображает текущий режим, ток, ошибки
• Покрытие печатных плат: класс 3С2 по EN 60721-3-3 - повышенная устойчивость к влаге и загрязнениям
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство плавного пуска STS22 22 кВт 400В без встроенного байпасного контактора требует установки внешнего байпасного контактора. Он замыкает цепь после выхода двигателя на рабочую скорость, чтобы снизить тепловые потери внутри устройства. Монтаж выполняется на DIN-рейку или жестко на стену с зазором минимум 50 мм сверху и снизу для вентиляции. Подключение силовых клемм - к 3 фазам сети и двигателю; управление - через 220 В постоянного или переменного тока. Для работы с Modbus RTU необходимы два провода RS-485 (A/B) и заземление корпуса. Убедитесь, что кабели соответствуют требованиям по сечению для 45 А.

Безопасность и стандарты

Устройство плавного пуска STS22 соответствует требованиям безопасности IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована по принципу термической модели двигателя. Конформное покрытие плат повышает надежность в условиях повышенной влажности и загрязнённости воздуха. Отсутствие байпаса делает устройство менее энергоэффективным при длительной работе - поэтому обязательна установка внешнего контактора для исключения нагрева тиристоров.

Преимущества

• Плавный пуск снижает механический износ передач и муфт
• Встроенные функции регулировки момента позволяют адаптировать пуск под тип нагрузки
• Modbus RTU позволяет интегрировать устройство в системы автоматизации без дополнительных модулей
• Цифровой дисплей упрощает диагностику и настройку без внешних приборов
• Раздельные воздушные каналы обеспечивают равномерное охлаждение даже при плотном расположении нескольких устройств
• Конформное покрытие увеличивает долговечность в агрессивных средах

Ограничения применения

• Не предназначен для реверсивных схем - только одно направление вращения
• IP20 не защищает от пыли и влаги - нельзя использовать вне шкафа или в сырых помещениях
• Обязательно использование внешнего байпасного контактора - без него возможен перегрев и отказ
• Максимум 12 пусков в час - частые запуски выше этого порога сокращают срок службы тиристоров
• Работает только при температуре до +40 C - при более высоких значениях требуется принудительное охлаждение или снижение нагрузки

Примеры использования

• Насосная станция водоснабжения - предотвращает гидроудары при включении
• Конвейерная линия в пищевом производстве - снижает нагрузку на ременную передачу
• Воздушный компрессор - уменьшает пиковые потребления электроэнергии
• ЭLEVATOR-приводы с малой частотой пусков - обеспечивает комфортный старт
• Системы вентиляции с частотным управлением - работает как “мягкий” стартер при аварийном восстановлении

Практические советы

• Выбирая устройство плавного пуска STS22 22 кВт 400В без встроенного байпасного контактора, проверьте соответствие номинала вашего двигателя - 22 кВт максимум, ток не выше 45 А
• Для Modbus RTU используйте экранированный двужильный кабель, заземлите экран с одной стороны
• Настройку параметров начинайте с заводских значений - затем изменяйте момент пуска и время разгона по необходимости
• Проверяйте контактные соединения каждые 6 месяцев - особенно при частых пусках
• Закрывайте устройство в шкаф с уровнем защиты IP54+ - внутренняя защита IP20 недостаточна для реальных условий
• При замене байпасного контактора выбирайте тот же номинал тока (не ниже 45 А) и класс коммутационной износостойкости AC-1
