Устройство плавного пуска STS22 18,5 кВт 400В без встр. байпасного контактора | STS22D18N4 SE APC

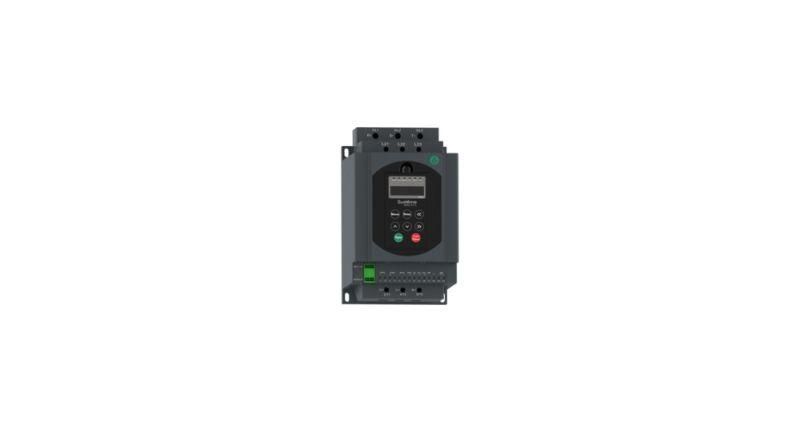

Устройство плавного пуска STS22 18,5 кВт 400В без встроенного байпасного контактора - это надёжное решение для плавного запуска и остановки трёхфазных асинхронных двигателей мощностью до 18,5 кВт. Бренд Systeme Electric предлагает эту модель в серии SystemeStart, где акцент сделан на точную регулировку и долгую работу в промышленных условиях. Отличительная особенность - отсутствие встроенного байпасного контактора, что требует установки внешнего контактора, но повышает гибкость схемы.

Назначение и область применения

Устройство плавного пуска STS22 18,5 кВт 400В без встроенного байпасного контактора применяется там, где необходимо исключить резкий скачок тока при запуске двигателя. Это особенно важно для оборудования с высокой инерцией: насосов, компрессоров, конвейеров, вентиляторов, транспортеров и станков. Подходит для систем, где важна плавная разгонка и снижение механических нагрузок на передачи, муфты и валы. Модель рассчитана на частые пуски - до 12 раз в час, что делает её подходящей для автоматизированных производственных линий.

Технические характеристики

• Мощность двигателя: 18,5 кВт
• Номинальный ток: 37 А
• Напряжение питания: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Количество фаз: 3
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Температурный режим работы: до +40 C
• Охлаждение: естественная конвекция воздуха через изолированные каналы
• Габариты: 160×265×164 мм
• Вес: 3 кг
• Регулировка крутящего момента: да - позволяет настраивать силу пуска под тип нагрузки
• Защита от перегрузки: встроенная - отключает двигатель при превышении допустимого тока
• Интерфейс связи: Modbus RTU - для интеграции в системы автоматизации
• Дисплей: есть - отображает текущие параметры, ошибки и состояние
• Способы задания параметров: ручная настройка на устройстве, дистанционно через интерфейс
• Гарантия: 24 месяца
• Конформное покрытие плат: класс 3С2 (EN 60721-3-3) - устойчиво к влаге, соляным туманам и загрязнениям

Совместимость и монтаж

Устройство плавного пуска STS22 18,5 кВт 400В без встроенного байпасного контактора **не имеет** внутреннего байпаса. Обязательно требуется подключение внешнего контактора параллельно выходам устройства - он замыкает цепь после разгона двигателя, чтобы снизить тепловые потери в тиристорах. Установка выполняется на DIN-рейку 35 мм. Для подключения используются клеммы с зажимом на провода до 16 мм2. Питание управления (220 В) подводится отдельно. Все соединения должны соответствовать требованиям ПУЭ. Присутствуют крепления для кабельных вводов. При монтаже обеспечьте свободное пространство вокруг корпуса - минимум 50 мм сверху и с боков - для нормального теплоотвода.

Безопасность и стандарты

Устройство плавного пуска STS22 18,5 кВт 400В без встроенного байпасного контактора соответствует международным стандартам безопасности IEC 60947-4-2. Конформное покрытие печатных плат класса 3С2 гарантирует устойчивость к агрессивной среде. Защита от перегрузки и контроль температуры предотвращают аварии. IP20 не предусматривает защиту от пыли и влаги - применение возможно только внутри закрытых щитов. Не используйте в помещениях с повышенной влажностью, сыростью или возможностью попадания жидкости.

Преимущества

• Плавный пуск продлевает срок службы двигателя и привода
• Регулировка момента позволяет адаптировать пуск под конкретную нагрузку - от лёгких до тяжёлых технологических процессов
• Modbus RTU упрощает интеграцию в SCADA и PLC-системы
• Цифровой дисплей даёт оператору наглядную информацию без дополнительных приборов
• Конформное покрытие увеличивает надёжность в условиях промышленной среды
• Высокая частота пусков (до 12/ч) - подходит для циклических задач

Ограничения применения

• Не предназначен для реверсивных схем - только одностороннее управление
• Отсутствие встроенного байпаса требует дополнительного элемента (контактора) и усложняет схему
• IP20 - нельзя использовать вне электрошкафа; недопустимо во влажных, пыльных или агрессивных средах
• Максимальная температура окружающей среды - 40 C; при более высоких значениях требуется принудительное охлаждение или снижение нагрузки
• Не работает с однофазными двигателями или синхронными машинами

Примеры использования

• Насосная станция - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейер на пищевом производстве - снижает нагрузку на ременную передачу
• Воздухоохладитель в цеху - экономит энергию и снижает пиковую нагрузку на сеть
• Загрузчик сырья на химическом заводе - обеспечивает точный контроль скорости набора оборотов
• Автоматическая линия упаковки - совмещается с PLC через Modbus для синхронизации циклов

Практические советы

• Выбирая устройство плавного пуска STS22 18,5 кВт 400В без встроенного байпасного контактора, проверьте соответствие номинала вашего двигателя - 18,5 кВт максимум, ток не выше 37 А
• Обязательно выбирайте внешний байпасный контактор с номиналом не ниже 40 А и классом коммутационной способности AC-1
• При настройке через дисплей начните с рекомендаций производителя по времени разгона - обычно 5–15 секунд
• Подключайте питание управления строго к 220 В, а не к 380 В - иначе выведете из строя плату управления
• Проверяйте вентиляцию шкафа: даже при IP20 перегрев - основная причина отказов
• Для удалённой диагностики используйте Modbus RTU - можно подключить к HMI или серверу сбора данных
• Артикул sts22d18n4 - единственный вариант этой модели без байпаса; другие версии имеют встроенный контакт
