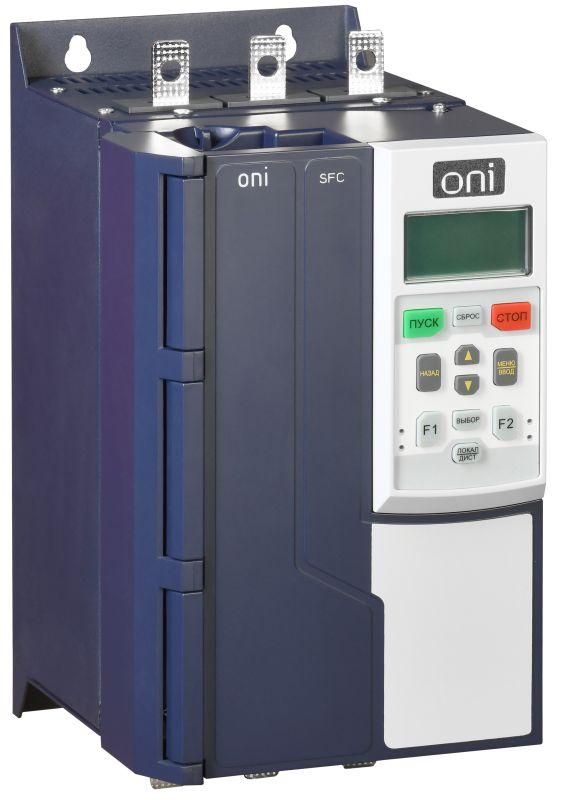

Устройство плавного пуска УПП SFC 3Ф 380В 18кВт 37А Uупр 110-220В - SFC-33-18 IEK

Устройство плавного пуска трехфазное 380В 18кВт 37А, серия SFC от ONI (IEK) обеспечивает мягкий запуск и останов асинхронных двигателей, снижая механические и электрические нагрузки. Артикул sfc-33-18 подходит для промышленного оборудования, где важна долговечность и стабильная работа.

Назначение и область применения

Устройство плавного пуска трехфазное 380В 18кВт 37А, серия SFC применяется для плавного запуска и останова асинхронных электродвигателей с короткозамкнутым ротором. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков и другого оборудования, где резкий пуск вызывает перегрузки сети или износ механизмов.

Технические характеристики

• Мощность: 18 кВт
• Номинальный ток: 37 А
• Рабочее напряжение питания: 380 В переменного тока, трёхфазное
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристоры на каждой фазе
• Система управления: цифровая с русифицированным LCD-пультом
• Встроенный байпас: да, для всех значений мощности

Совместимость и монтаж

Устройство плавного пуска sfc-33-18 совместимо с большинством асинхронных двигателей до 18 кВт. Для установки требуется свободное место в распределительном щите - благодаря встроенному байпасу не нужен внешний контактный аппарат. Монтаж выполняется согласно схеме подключения, указанной в руководстве. Клеммы предназначены для проводов сечением до 25 мм2. Обязательно соблюдать полярность и заземление.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Произведено в соответствии с международными нормами IEC/EN 60947-4-2. Защита от перегрева, перегрузки и перекоса фаз реализована программно через цифровую систему управления.

Преимущества

• Встроенный байпас исключает необходимость внешнего контактора, уменьшая габариты шкафа и стоимость сборки
• Цифровая система с LCD-панелью позволяет легко настраивать параметры пуска и диагностировать неисправности
• Постепенное нарастание напряжения снижает ударные токи до 3–4 раз по сравнению с прямым пуском
• Эффективное тепловыделение за счёт байпаса продлевает срок службы устройства
• Поддержка широкого диапазона напряжения управления (110–220 В) упрощает интеграцию в различные системы автоматизации

Ограничения применения

• Не предназначен для работы с однофазными двигателями
• Не рекомендуется использовать для двигателей с постоянным моментом нагрузки (например, центрифуги) без предварительной проверки режима
• Запрещён пуск при температуре ниже –10 C и выше +50 C
• Не обеспечивает регулирование скорости вращения - только управление пуском и остановом
• Требуется принудительная вентиляция при длительной работе на пределе мощности

Примеры использования

• Насосная станция - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейерная лента - снижается нагрузка на ременную передачу и приводную звезду
• Воздушный компрессор - уменьшается скачок потребления энергии при старте
• Вентиляционная установка - комфортный разгон вентилятора без резких вибраций

Практические советы

• Перед первым запуском обязательно настройте время разгона и торможения через LCD-пульт - оптимальные значения зависят от типа механизма
• Проверьте соответствие сечения кабелей и номинала автоматических выключателей - для sfc-33-18 рекомендован выключатель на 50 А
• Избегайте установки рядом с источниками сильных помех (частотники, сварочные аппараты)
• При длительной эксплуатации периодически очищайте радиаторы от пыли - особенно в помещениях с высокой запылённостью
• Если двигатель часто запускается (более 10 раз в час), убедитесь, что устройство имеет достаточный интервал охлаждения между циклами
