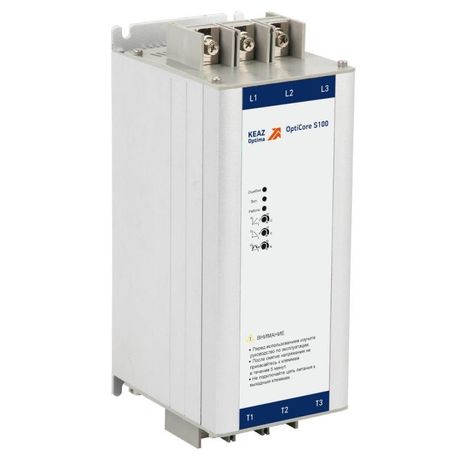

Устройство плавного пуска OptiCore S100-18K-380-B |342644| КЭАЗ

Устройство плавного пуска КЭАЗ S100-18K-380-B, 200–415 В предназначено для мягкого запуска и останова трёхфазных асинхронных двигателей мощностью до 18,5 кВт. Благодаря встроенной защите от перегрузки и внутреннему байпасу, этот аппарат снижает механические нагрузки на оборудование и продлевает срок службы приводов в условиях частых пусков.

Назначение и область применения

Устройство плавного пуска КЭАЗ S100-18K-380-B используется там, где необходимо избежать резких скачков тока при запуске двигателя - например, на насосах, вентиляторах, конвейерах, компрессорах и других механизмах с высоким моментом инерции. Подходит для систем с однонаправленным вращением. Применяется в промышленных установках, где важна надёжность, а сложная автоматизация не требуется.

Технические характеристики

• Номинальное рабочее напряжение: 200–415 В переменного тока (совместим с сетями 380 В)
• Номинальный ток: 37 А
• Мощность двигателя: 18,5 кВт (трёхфазный)
• Количество фаз: 3
• Класс защиты от перегрузки: Class 10 (соответствует стандарту IEC 60947-4-2)
• Степень защиты корпуса: IP20 (защита от прикосновений и крупных частиц, не герметичен)
• Тип напряжения управления: постоянный ток (DC)
• Максимальная температура окружающей среды: +40 C
• Внутренний байпас: да (при нормальной работе двигатель питается напрямую через контакты байпаса, снижая нагрев силовой части)
• Способ задания параметров: ручной (настройка осуществляется поворотными потенциометрами на лицевой панели)

Совместимость и монтаж

Устройство плавного пуска S100-18K-380-B устанавливается в распределительном щите. Для подключения требуются три фазы питания, три выхода на двигатель и источник постоянного тока для цепи управления (например, 24 В DC от PLC или блока питания). Монтаж выполняется на DIN-рейке или с помощью крепёжных отверстий на корпусе. Посадочные размеры соответствуют стандартным габаритам аналогичных устройств. Обязательно соблюдать зазоры вокруг аппарата для теплоотвода - особенно при работе при предельной температуре +40 C.

Безопасность и стандарты

Устройство плавного пуска КЭАЗ S100-18K-380-B соответствует требованиям IEC 60947-4-2. Защита от перегрузки реализована по классу 10 - это значит, что при токе 6×I_n отключение произойдёт за 10–20 секунд, что безопасно для большинства промышленных двигателей. Наличие внутреннего байпаса исключает длительную работу тиристоров, снижая риск перегрева.

Преимущества

• Интегрированная защита от перегрузки - не нужен отдельный тепловое реле
• Внутренний байпас позволяет работать с минимальными потерями после разгона двигателя
• Компактный размер - экономия места в шкафу
• Ручная настройка - простота обслуживания без программирования
• Поддерживает широкий диапазон напряжений (200–415 В) - совместим с различными сетями

Ограничения применения

• Не подходит для двухнаправленного пуска (реверса) - только однонаправленный режим
• IP20 - нельзя использовать во влажных, пыльных или агрессивных средах без дополнительной защиты шкафа
• Требуется внешнее управление (24 В DC) для полноценной работы; без него доступны только базовые функции пуска/останова
• Максимальная температура окружающей среды +40 C - при более высоких значениях возможен отказ или ограничение мощности
• Нет цифровой индикации - параметры состояния можно контролировать только при подключении внешней панели (не входит в комплект)

Примеры использования

• Водяной насос в системе водоснабжения - плавный пуск предотвращает гидроудары
• Конвейерная лента на пищевом производстве - снижает износ ремней и подшипников
• Вентилятор охлаждения технологического оборудования - уменьшает нагрузку на сеть при одновременном запуске нескольких единиц
• Компрессор воздуха - продлевает жизнь клапанов и поршневой группы

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя (37 А) и тока потребления - не допускайте превышения
• Если планируете использовать защиту от блокировки ротора или недогрузки - закажите отдельно внешнюю панель управления (по документации КЭАЗ)
• При монтаже в шкафу с другими приборами оставляйте минимум 50 мм свободного пространства сверху и сбоку для вентиляции
• Настройте время разгона и торможения в зависимости от момента инерции нагрузки - слишком быстрый пуск сводит на нет преимущество устройства
• Замерьте фактическое напряжение сети перед подключением - при значении ниже 200 В работа невозможна
