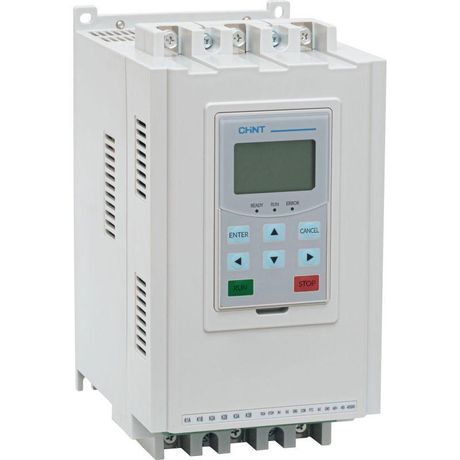

Устройство плавного пуска NJR5-37/ZX3 37А 18,5кВт 380В | 438264 CHINT

Устройство плавного пуска NJR5-37/ZX3 от CHINT предназначено для мягкой запуска трёхфазных асинхронных двигателей мощностью до 18,5 кВт, снижая пиковые нагрузки на сеть и механические компоненты. Это решение подойдёт для систем, где важна долговечность оборудования и стабильность сети.

Назначение и область применения

Устройство плавного пуска NJR5-37/ZX3 обеспечивает постепенное увеличение напряжения на двигателе при старте, вместо резкого включения. Это уменьшает ударные токи, продлевает срок службы ремней, муфт, подшипников и самой сети. Применяется в промышленных установках: насосах, вентиляторах, конвейерах, компрессорах и других механизмах с высоким моментом инерции.

Технические характеристики

• Номинальное рабочее напряжение: 380 В переменного тока (трёхфазная сеть)
• Номинальный рабочий ток: 37 А - максимальный допустимый ток через устройство
• Мощность контролируемого двигателя: до 18,5 кВт
• Род тока: переменный (AC)
• Защита от перегрузки двигателя: встроена - автоматически отключает питание при превышении допустимых токов
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и влаги; требует установки в закрытом щите

Совместимость и монтаж

Устройство NJR5-37/ZX3 совместимо с трёхфазными асинхронными двигателями с короткозамкнутым ротором. Для монтажа требуется свободное место в распределительном шкафу. Подключение выполняется по схеме: вход - сеть 380 В, выход - двигатель. Клеммы рассчитаны на провода сечением до 16 мм2. Установка возможна только вертикально, без наклона более 5°. Обязательно соблюдать заземление корпуса.

Безопасность и стандарты

NJR5-37/ZX3 соответствует требованиям международных норм IEC 60947-4-2 для устройств плавного пуска. Встроенная защита от перегрузки повышает безопасность при аварийных режимах работы. Напряжение питания не выше 380 В - применение в сетях с другим напряжением недопустимо.

Преимущества

• Снижение пусковых токов до 3–4 раз по сравнению с прямым включением
• Интегрированная защита от перегрузки - не нужен отдельный тепловое реле
• Простая настройка: минимальное количество внешних элементов
• Высокая надёжность благодаря проверенной платформе CHINT

Ограничения применения

• Не предназначен для однофазных двигателей
• Не работает с синхронными или серводвигателями
• IP20 не позволяет использовать вне закрытых шкафов - опасность попадания пыли, влаги, посторонних предметов
• Не имеет функции регулирования скорости - только управление пуском и остановом
• Запрещено использование в средах со взрывоопасной пылью или газами

Примеры использования

• Водяной насос в системе водоснабжения - предотвращает гидроудары в трубах
• Вентиляционная установка в промышленном цеху - снижает нагрузку на электросеть при одновременном запуске нескольких единиц
• Конвейерная лента на пищевом производстве - избегает проскальзывания ленты при резком старте
• Компрессор воздуха - продляет жизнь приводному ремню и подшипникам

Практические советы

• Выбирая NJR5-37/ZX3, убедитесь, что номинальный ток двигателя не превышает 37 А - даже при 18,5 кВт некоторые модели имеют больший ток при пуске
• Проверьте посадочные размеры перед установкой - устройство занимает определённую ширину в DIN-рейке
• Подключайте кабели плотно, без люфта - плохой контакт вызывает нагрев и отказ
• Не используйте в условиях температур ниже -10C или выше +50C - указанные значения не указаны, но типовая работа устройства рассчитана на стандартные условия шкафа
• При частых пусках (более 10 раз/час) рекомендуется проверить тепловой режим - возможно потребуется принудительное охлаждение
