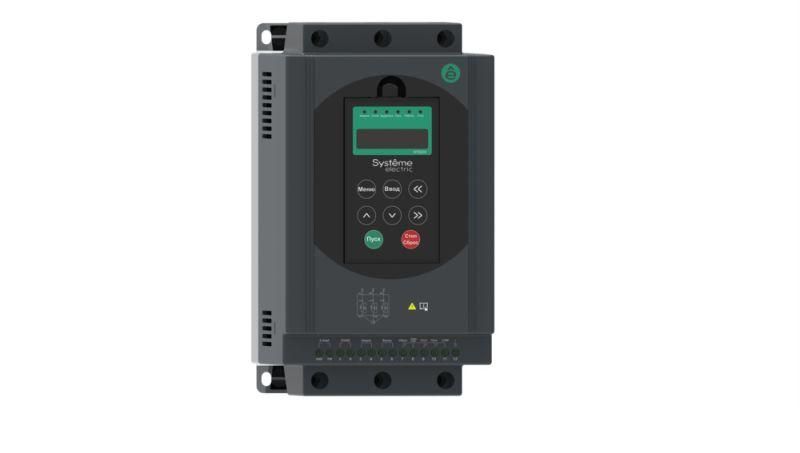

Устройство плавного пуска STS22 18,5 кВт 400В со встр. байпасным контактором | STS22D18N4X SE APC

Устройство плавного пуска STS22 18,5 кВт 400В со встроенным байпасным контактором от Systeme Electric обеспечивает мягкий запуск и остановку трёхфазных двигателей мощностью до 18,5 кВт, снижая механические и электрические нагрузки. Благодаря встроенному байпасному контактору и Modbus RTU, устройство упрощает монтаж и интеграцию в автоматизированные системы.

Назначение и область применения

Устройство плавного пуска STS22 18,5 кВт 400В со встроенным байпасным контактором применяется для плавного запуска и остановки асинхронных двигателей без реверса. Подходит для оборудования с высокими пусковыми токами: насосы, вентиляторы, конвейеры, компрессоры, мельницы, транспортеры. Особенно эффективно там, где требуется избежать ударных нагрузок на приводную систему или ограничить скачки тока в сети.

Технические характеристики

• Мощность двигателя: 18,5 кВт
• Номинальный ток: 37 А
• Напряжение питания: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Тип пуска: нереверсивный
• Встроенная функция защиты от перегрузки: да
• Регулировка крутящего момента: возможна в пределах настраиваемого диапазона
• Интегрированный байпасный контактор: да (не требует внешнего устройства)
• Интерфейс связи: Modbus RTU (для удалённого контроля и настройки)
• Дисплей: есть (отображает параметры работы, аварийные сигналы)
• Способ задания параметров: ручной (на лицевой панели), дистанционный (через Modbus), комбинированный
• Степень защиты: IP00 (без корпусной защиты - требует установки в шкаф)
• Максимальная температура окружающей среды: +40 C
• Количество пусков в час: до 12
• Охлаждение: естественная конвекция с раздельными изолированными воздушными каналами
• Габариты: 150×265×170 мм
• Вес: 3,3 кг
• Гарантия: 24 месяца
• Конформное покрытие печатных плат: класс 3С2 (EN 60721-3-3) - повышает надёжность в условиях повышенной влажности и запылённости внутри шкафа

Совместимость и монтаж

Устройство STS22 18,5 кВт 400В со встроенным байпасным контактором совместимо с любыми трёхфазными асинхронными двигателями до 18,5 кВт, соответствующими номинальному току 37 А. Монтаж выполняется в распределительном щите с соблюдением условий:

• Обязательно использование защитного кожуха или шкафа (IP00 - открытый тип исполнения)
• Заземление корпуса - обязательно
• Подключение силовых кабелей: вход L1/L2/L3, выход U/V/W - через клеммы, предусмотренные в комплекте
• Кабельные наконечники с вилкой 6–10 mm² (M6) уже включены в комплект - 6 штук
• Цепь управления подключается к клеммам 220–230 В AC
• Modbus RTU подключается через RS-485 (A/B) - используйте экранированный двужильный провод, заземлив экран с одной стороны

Не требует внешнего байпасного контактора - экономит место в шкафе и снижает количество точек отказа.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в промышленных условиях. Конформное покрытие плат класса 3С2 защищает от конденсата, пыли и химических воздействий внутри шкафа. Применяет принципы, соответствующие IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована по токовой характеристике, исключающей ложные срабатывания при кратковременных перегрузках.

Преимущества

• Встроенный байпасный контактор - исключает необходимость внешнего аппарата, уменьшая стоимость и сложность сборки
• Modbus RTU позволяет интегрировать устройство в SCADA и PLC-системы без дополнительных модулей
• Дисплей и ручная настройка позволяют работать без ПК даже при отсутствии связи
• Регулируемый момент пуска - адаптация под конкретную нагрузку (например, конвейер с грузом)
• Раздельные воздушные каналы обеспечивают равномерное охлаждение и продлевают срок службы элементов
• Конформное покрытие увеличивает долговечность в агрессивных микроклиматах (цеха с влажностью, маслом, пылью)

Ограничения применения

• Не предназначен для реверсивных режимов - нельзя использовать для оборудования, требующего изменения направления вращения
• IP00 - не допускается установка вне закрытого шкафа; риск поражения током и повреждения от пыли/влаги
• Максимум 12 пусков в час - частые циклы (более 12) могут вызвать перегрев и сократить срок службы
• Работает только при температуре до +40 C - в жарких помещениях требуется принудительное охлаждение шкафа
• Не поддерживает сетевые протоколы Ethernet/IP, Profibus, CANopen - только Modbus RTU

Примеры использования

• Насосная станция водоснабжения - плавный запуск предотвращает гидроудары в трубопроводе
• Вентиляционная система в цеху - снижение пускового тока уменьшает нагрузку на сеть
• Конвейер с тяжёлыми контейнерами - регулировка момента позволяет избежать проскальзывания ремней
• Компрессор воздуха - защита от перегрузки и байпас после разгона снижают энергопотребление
• Автоматизированная линия с PLC - Modbus RTU позволяет передавать данные о состоянии пускателя в центральный контроллер

Практические советы

• Выбирая УПП STS22 18,5 кВт 400В со встроенным байпасным контактором, проверьте соответствие номинального тока двигателя (не более 37 А) - переоценка мощности не рекомендована
• При использовании в шкафу с несколькими УПП - соблюдайте минимальные зазоры между аппаратами для теплоотвода
• Настройку параметров (время разгона, момент, ток ограничения) начинайте с заводских значений, затем корректируйте под реальную нагрузку
• Для Modbus RTU используйте терминаторы на последнем устройстве в цепи и избегайте длинных кабелей (>100 м) без повторителей
• Проверяйте затяжку клемм M6 - недостаточно плотное соединение вызывает нагрев и выход из строя
• При длительной работе в режиме байпаса (после разгона) следите за температурой контактора - он остаётся под нагрузкой постоянно
