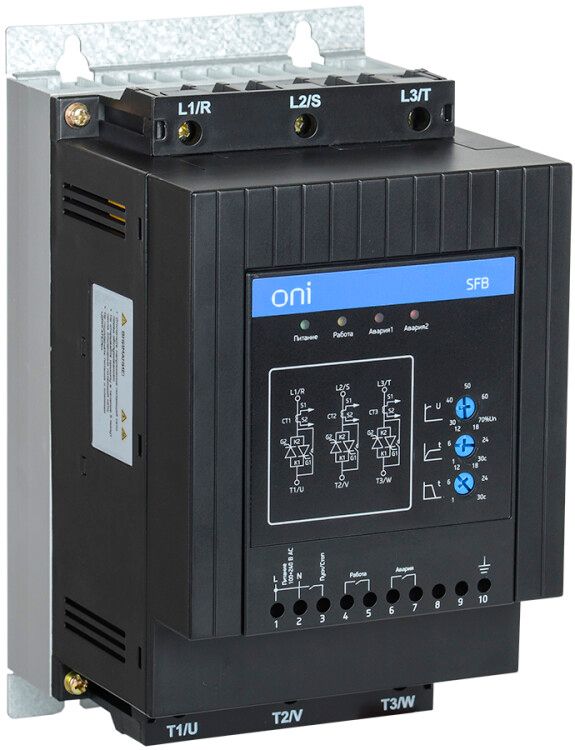

Устройство плавного пуска SFB 3Ф 380В 18кВт 37A Uупр 110-220В ONI SFB-33-18-A-00 IEK

Устройство плавного пуска ONI SFB sfb-33-18-a-00 предназначено для мягкой коммутации трёхфазных асинхронных двигателей мощностью до 18 кВт, снижая механические нагрузки при запуске и уменьшая броски тока в сети. Применяется там, где важна долговечность оборудования и стабильность работы - в насосах, вентиляторах, конвейерах и других механизмах с высоким моментом инерции.

Назначение и область применения

Устройство плавного пуска ONI SFB sfb-33-18-a-00 заменяет классические контакторы и реле при запуске электродвигателей. Его основная задача - плавно увеличивать напряжение на обмотках двигателя, чтобы избежать резких скачков тока и ударных нагрузок на передачи, муфты, валы и сам двигатель. Это особенно важно в промышленных системах с частыми циклами включения/выключения. Подходит для установки в щитовые помещения, на станциях управления, в линиях производства и энергоэффективных объектах.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Номинальный ток: 37 А
• Мощность двигателя: до 18 кВт
• Количество фаз: три (3Ф)
• Напряжение управления: 110–220 В AC
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и воды
• Гарантийный срок: 12 месяцев
• Функция BYPASS: встроенная - после выхода двигателя на рабочую скорость контактная группа шунтирует тиристоры, снижая потери и нагрев
• Настройка параметров: ручная через кнопки и индикацию на лицевой панели
• Поддержка протокола: MODBUS RTU для связи с автоматизированными системами управления

Совместимость и монтаж

Устройство плавного пуска ONI SFB sfb-33-18-a-00 совместимо с большинством трёхфазных асинхронных двигателей с короткозамкнутым ротором. Для правильного подключения необходимо:

• Использовать кабель с сечением, соответствующим току 37 А (минимум 10 мм2 медный)
• Обеспечить доступ к клеммникам для подключения фаз L1-L2-L3, N (при необходимости) и заземления PE
• Подключить цепь управления к источнику 110–220 В AC - не используйте постоянный ток
• Учесть посадочные габариты: устройство рассчитано на монтаж на DIN-рейку 35 мм
• Не допускать перекрестного соединения входных и выходных кабелей - они должны проходить отдельными каналами

После подключения требуется первичная настройка: выставление времени разгона, времени торможения и порога токовой защиты - все параметры задаются через меню на дисплее устройства.

Безопасность и стандарты

Устройство плавного пуска ONI SFB sfb-33-18-a-00 имеет встроенную защиту двигателя от перегрузки, заклинивания ротора, перекоса фаз и пропадания одной из фаз. Защита активируется автоматически при превышении установленных порогов. Несмотря на наличие защиты, устройство не заменяет тепловое реле или автоматический выключатель в главной цепи - рекомендуется использовать их в комплексе. Стандарты исполнения соответствуют требованиям IEC 60947-4-2 для устройств плавного пуска.

Преимущества

• Снижение пускового тока до 3–4 раз по сравнению с прямым запуском - продлевает жизнь кабелей, автоматов и контактов
• Встроенная функция BYPASS исключает потери на тиристорах при работе на полной скорости - повышает КПД системы
• MODBUS RTU позволяет интегрировать устройство в SCADA, HMI и другие системы контроля без дополнительных модулей
• Простая ручная настройка - не требует программатора или ПК
• Использование качественных силовых элементов от проверенных производителей - надёжность в условиях повышенной вибрации и температур

Ограничения применения

• Не предназначен для однофазных двигателей - работает только с трёхфазными сетями 380–400 В
• IP20 не допускает установку во влажных, пыльных или открытых помещениях - нужна герметичная шкафная сборка
• Не поддерживает регулирование скорости вращения - только плавный пуск и остановка
• Запрещена работа при напряжении ниже 340 В или выше 440 В - возможны сбои или отказ защиты
• Не используется для двигателей с внешним ротором или синхронных машин - только асинхронные с короткозамкнутым ротором

Примеры использования

• Насосные станции водоснабжения - предотвращает гидроудары в трубопроводах
• Конвейеры на пищевых и фармацевтических линиях - снижает износ ремней и роликов
• Вентиляционные установки в промзонах - уменьшает нагрузку на сеть при одновременном включении нескольких единиц
• Компрессоры и воздушные насосы - продлевает срок службы приводных ремней и подшипников
• Лифтовые механизмы и эскалаторы - обеспечивает комфортное ускорение без рывков

Практические советы

• Перед первым запуском всегда проверяйте направление вращения двигателя - при необходимости поменяйте местами любые две фазы на выходе УПП
• При длительной работе в режиме частых пусков увеличьте время между циклами - перегрев тиристоров возможен при интервале менее 3 минут
• Для удалённого мониторинга подключите УПП к контроллеру через RS-485 - используйте экранированный кабель и заземлите экран на одном конце
• Не открывайте корпус при включенном питании - даже при отключённом двигателе внутри остаётся опасное напряжение
• При возникновении аварийного отключения проверьте сообщения на дисплее - коды ошибок позволяют быстро определить причину (например, E01 = перегрузка, E03 = перекос фаз)
