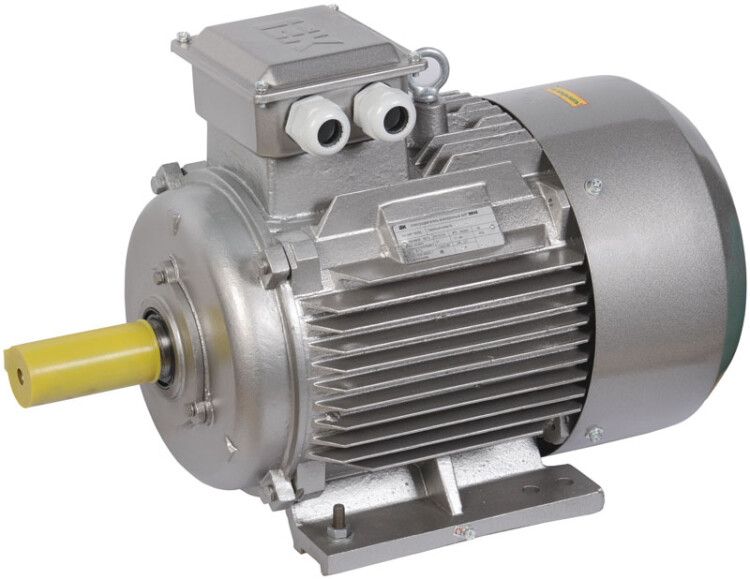

Электродвигатель АИР DRIVE 3ф 160M6 380/660В 15кВт 1000об/мин 1081 IEK DRV160-M6-015-0-1010

Электродвигатель трехфазный АИР 160M6 660В 15кВт 1000об/мин, серия DRIVE - надёжный асинхронный двигатель от IEK для промышленного оборудования, работающего в сложных условиях. Модель drv160-m6-015-0-1010 рассчитана на длительную эксплуатацию при напряжении 380 В и частоте 50 Гц.

Назначение и область применения

Электродвигатель трехфазный АИР 160M6 660В 15кВт 1000об/мин, серия DRIVE предназначен для привода механизмов, требующих постоянной нагрузки и устойчивой работы при колебаниях сети. Подходит для установки на насосах, вентиляторах, конвейерах, компрессорах, смесителях, станках и других устройствах в обрабатывающей, добывающей промышленности, ЖКХ и энергетике.

Технические характеристики

• Мощность: 15 кВт - обеспечивает достаточную силу для средних и крупных промышленных задач
• Напряжение: 380 В (номинальное), указанная 660 В - это возможное соединение звездой при высоком напряжении сети; в обычных сетях используется треугольник
• Частота: 50 Гц - совместим с российскими и ближнему зарубежным электроснабжением
• Частота вращения: 1000 об/мин - шестиполюсный двигатель, идеален для медленных, но мощных приводов
• Количество фаз: 3 - требует трёхфазного питания
• КПД: 0.88 - высокий показатель эффективности преобразования электроэнергии в механическую работу
• Коэффициент мощности: 0.81 - оптимальный для большинства промышленных систем
• Номинальный ток: 31 А (при Δ) / 17.9 А (при Y) - зависит от способа подключения обмоток
• Типоразмер и высота оси вращения: 160 мм - соответствует стандартному креплению и габаритам
• Степень защиты: IP55 - защищён от пыли и струй воды, подходит для цехов с повышенной влажностью и запылённостью
• Подшипники: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, подходит для холодных регионов и неутеплённых помещений
• Монтажное исполнение: IM1081 - горизонтальная установка с опорными лапами и валом на выходе
• Нормативный документ: ГОСТ 51689 - соответствие российским требованиям к промышленным двигателям
• Гарантия: 36 месяцев

Совместимость и монтаж

Электродвигатель трехфазный АИР 160M6 660В 15кВт 1000об/мин, серия DRIVE имеет стандартное монтажное исполнение IM1081 - крепится на плоской поверхности через четыре лапы. Диаметр вала - типовой для данного класса, проверьте совпадение с муфтой, шкивом или редуктором перед установкой. Для подключения используйте клеммную коробку с доступом к выводам U1-V1-W1 и U2-V2-W2. Переключение между схемами “звезда” и “треугольник” допускается, но только при наличии автоматического переключателя или внешнего контактора - не меняйте схему вручную!

Безопасность и стандарты

Двигатель соответствует ГОСТ 51689 и имеет степень защиты IP55, что исключает попадание пыли внутрь корпуса и повреждение от водяных струй. Климатическое исполнение У2 позволяет использовать его в неотапливаемых помещениях и на открытых площадках при условии защиты от прямого воздействия осадков. Наличие шариковых подшипников снижает риск внезапного отказа из-за перегрева или заклинивания.

Преимущества

• Высокий КПД - экономия электроэнергии при длительной работе
• Защита IP55 - устойчивость к пыли и влаге, минимизация обслуживания
• Широкий диапазон температур - возможность эксплуатации в суровых климатических условиях
• Стандартные габариты и крепления - легко заменить аналогичные модели
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначена для частотного управления без внешнего частотного преобразователя - при изменении частоты ниже 50 Гц возможен перегрев
• Не рекомендуется для кратковременных пусков с высоким моментом (например, ударные нагрузки) без предварительного расчёта тепловой стойкости
• Запрещено использование в взрывоопасных зонах - отсутствует взрывозащита Ex
• При питании от однофазной сети двигатель не запустится - требуется трёхфазное напряжение
• При напряжении выше 415 В возможна перегрузка обмоток - соблюдайте допустимый диапазон +-10%

Примеры использования

• Насосная станция водоснабжения - постоянная нагрузка, влажная среда
• Ленточный конвейер на заводе по переработке металла - устойчивость к пыли и продолжительная работа
• Вентиляционная система в цеху - сочетание IP55 и низкой скорости вращения
• Смеситель для бетона - требование к высокому крутящему моменту при 1000 об/мин
• Компрессор воздуха в автосервисе - надёжность и гарантия 3 года

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызовет вращение в противоположную сторону
• При монтаже выровняйте двигатель по уровню - перекос увеличивает нагрузку на подшипники
• Используйте термореле или тепловые защиты - даже при хорошем КПД возможен перегрев при длительной перегрузке
• Проверяйте посадочные размеры вала и крепёжные отверстия - они должны точно совпадать с приводом
• При замене старого двигателя сверьте не только мощность, но и частоту вращения - 1000 об/мин отличается от более распространённых 1500 или 3000
• Для двигателей серии DRIVE рекомендовано ежегодное обслуживание: очистка от пыли, контроль затяжки болтов, смазка подшипников (по графику производителя)
