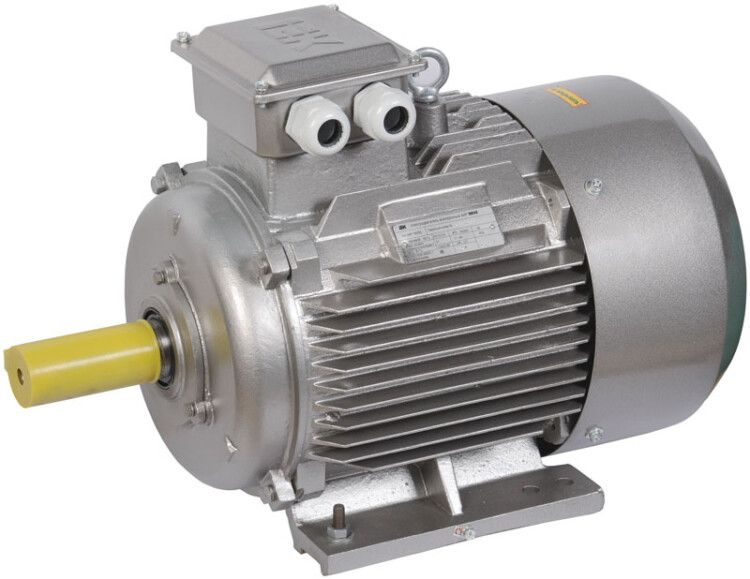

Электродвигатель АИР DRIVE 3ф 160M4 380/660В 18.5кВт 1500об/мин 1081 IEK DRV160-M4-018-5-1510

Электродвигатель трехфазный АИР 160M4 660В 18.5кВт 1500об/мин 1081 (лапы) DRIVE от IEK - надёжный асинхронный двигатель для промышленного оборудования, работающий на напряжении 380/660 В и рассчитанный на длительную эксплуатацию в условиях повышенной запылённости и перепадов температур.

Назначение и область применения

Электродвигатель трехфазный АИР 160M4 660В 18.5кВт 1500об/мин 1081 (лапы) DRIVE предназначен для привода механизмов, требующих постоянной и устойчивой работы. Он применяется там, где нужна высокая надёжность и долгий срок службы - в насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ, смесителях и системах автоматизации. Монтажное исполнение IM1081 позволяет устанавливать двигатель на опорные лапы, что удобно для фиксации на рамах и основаниях.

Технические характеристики

• Мощность: 18,5 кВт - обеспечивает достаточную нагрузку для средних и крупных промышленных установок
• Напряжение: 380/660 В - работает в двух режимах соединения обмоток (звезда/треугольник), гибко адаптируется к сетям
• Частота вращения: 1500 об/мин - соответствует четырёхполюсному исполнению при частоте сети 50 Гц
• Ток: 35 А (при 380 В) / 20,2 А (при 660 В) - зависит от способа подключения обмоток
• КПД: 90% - эффективное преобразование электроэнергии в механическую работу
• Коэффициент мощности: 0,84 - хорошая реактивная составляющая, снижающая потери в сети
• Защита: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - рассчитан на умеренный климат, включает работу при температурах от –45 C до +40 C
• Подшипники: шариковые - обеспечивают плавный ход и долгий срок службы при правильной смазке
• Высота оси вращения: 160 мм - совпадает с типоразмером корпуса, важна при подборе муфт и приводов
• Гарантия: 3 года - подтверждает качество сборки и материалов
• Соответствие: ГОСТ 51689 - сертифицирован по российским нормам промышленных двигателей

Совместимость и монтаж

Электродвигатель трехфазный АИР 160M4 660В 18.5кВт 1500об/мин 1081 (лапы) DRIVE имеет монтажное исполнение IM1081 - лапы для крепления к плоской поверхности. Для установки требуется прочное основание с отверстиями под болты M12. Подключение выполняется через клеммную коробку с возможностью переключения обмоток между звездой (для 660 В) и треугольником (для 380 В). Диаметр вала - стандартный для данного типоразмера, обычно 48 мм; проверьте соответствие с приводным элементом перед монтажом. Кабель питания рекомендуется выбирать сечением не менее 10 мм2 для 380 В и 6 мм2 для 660 В.

Безопасность и стандарты

Электродвигатель соответствует требованиям ГОСТ 51689 и имеет степень защиты IP55, что делает его безопасным для использования в помещениях с повышенной влажностью, пылью или риском брызг. Защита от перегрузки и перегрева не встроена - необходимо использовать внешние тепловые реле или частотные преобразователи. Напряжение 660 В требует соблюдения мер безопасности при работе с высоковольтными цепями - только квалифицированный персонал допущен к обслуживанию.

Преимущества

• Высокий КПД - экономия электроэнергии при длительной работе
• Универсальное напряжение 380/660 В - возможность подключения в разных сетях без замены двигателя
• IP55 - выдерживает сложные условия: цеха, открытые площадки, пищевые производства
• Шариковые подшипники - меньше шума и вибраций по сравнению с роликовыми аналогами
• Долгий гарантийный срок - 36 месяцев свидетельствуют о стабильном качестве сборки
• Серия DRIVE от IEK - стандартизированные параметры, легко заменяемый аналог в ремонтной практике

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Не рекомендован для частых пусков более 4–6 раз в час - риск перегрева обмоток
• Не подходит для работы ниже –45 C или выше +40 C - выход за пределы климатического исполнения У2 снижает срок службы
• Требует регулярной смазки подшипников - интервал зависит от условий эксплуатации, но не реже 1–2 лет
• Не имеет встроенного тормоза - для остановки под нагрузкой необходим внешний тормозной модуль

Примеры использования

• Насосная станция водоснабжения - привод центробежного насоса
• Ленточный конвейер на заводе по переработке металла - движение материала с постоянной скоростью
• Вентиляционная система в цеху - обеспечение воздухообмена при запылённости
• Смеситель для бетона - равномерное перемешивание с высоким крутящим моментом
• Затвор на трубопроводе - поворот клапана с помощью редуктора

Практические советы

• Перед первым запуском проверьте правильность подключения обмоток - неверный режим (звезда вместо треугольника) вызывает недогрузку и перегрев
• При монтаже используйте уровнемер - даже малый перекос вала увеличивает нагрузку на подшипники
• Для частотного управления используйте совместимый преобразователь - двигатель не рассчитан на низкочастотную работу без принудительного охлаждения
• Проверяйте герметичность клеммной коробки - попадание влаги внутри вызывает коррозию контактов
• При замене старого двигателя - сравнивайте не только мощность, но и высоту оси, длину вала и тип крепления (IM1081)
• Храните двигатель в сухом месте - даже в нерабочем состоянии влага может повредить изоляцию обмоток
