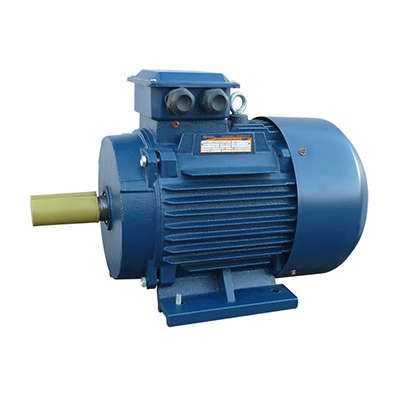

Электродвигатель (5АИ) 160 М6 15,0кВт 1000 об./мин. IM 1001 (лапы) | 01.01.213700 Элком ОРЛАН

Электродвигатель 5АИ 160 М6 15,0кВт 1000 об./мин. IM 1001 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной нагрузки на насосах, вентиляторах и грузоподъёмном оборудовании. Его конструкция соответствует стандартам ГОСТ и обеспечивает надёжную работу в условиях широкого температурного диапазона.

Назначение и область применения

Электродвигатель 5АИ 160 М6 15,0кВт 1000 об./мин. IM 1001 используется там, где требуется устойчивый крутящий момент при низкой скорости вращения. Подходит для длительной работы в режиме S1 - без перегрева даже при круглосуточной нагрузке. Применяется в системах водоснабжения, промышленной вентиляции, элеваторах, лебёдках, конвейерах и других установках с жёсткими механическими характеристиками.

Технические характеристики

• Мощность: 15 кВт - способен преобразовать электроэнергию в механическую работу без потерь выше допустимых норм;
• Напряжение: 380/660 В - можно подключить как в звезду (380 В), так и в треугольник (660 В);
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ;
• Число фаз: 3 - требует трёхфазного питания;
• Частота вращения: 1000 об./мин - оптимальна для медленных механизмов;
• Высота оси вращения: 160 мм - стандартный размер для монтажа на рамы и основания;
• Количество полюсов: 6 - определяет низкую скорость вращения при частоте 50 Гц;
• КПД: 89 % - высокий показатель эффективности среди двигателей этого класса;
• Номинальный ток: 33 А - необходим для расчёта автоматических выключателей и кабельных линий;
• Коэффициент мощности: 0,78 - потребуется компенсация реактивной мощности в крупных системах;
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления;
• Исполнение: B3 - монтаж на горизонтальной плите с двумя боковыми лапами;
• Монтажное исполнение: IM1001 - совпадает с B3, указывает на тип крепления;
• Климатическое исполнение: У2 - работает при температуре от –45 C до +40 C, в помещениях с умеренной влажностью;
• Нормативный документ: ГОСТ Р 51689-2000 - соответствие российским стандартам качества.

Совместимость и монтаж

Электродвигатель 5АИ 160 М6 15,0кВт 1000 об./мин. IM 1001 взаимозаменяем с сериями А, АИР, 4А, 5А и другими аналогичными моделями. Для установки требуется площадка с отверстиями под крепёж согласно размерам лап B3. Диаметр выходного вала - стандартный для данной серии, совместим с муфтами, ремнями и зубчатыми передачами. Клеммная коробка расположена сверху - доступна для подключения без демонтажа. Обязательно проверьте соответствие посадочных размеров перед заменой старого двигателя.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 позволяет использовать двигатель в средах с повышенным уровнем запылённости и возможным воздействием воды - например, на открытых площадках или в цехах с мойкой оборудования. Соответствие ГОСТ Р 51689-2000 гарантирует безопасность при работе в промышленных условиях.

Преимущества

• Высокий КПД - снижает затраты на электроэнергию;
• Широкий диапазон температур - работает в холодных регионах и зимой;
• Защита IP55 - долгий срок службы в сложных условиях;
• Поддержка частотного регулирования - возможность адаптации под изменяющуюся нагрузку через частотный преобразователь;
• Унифицированная конструкция - легко заменяется на аналоги из популярных серий.

Ограничения применения

• Не предназначен для частого пуска - рекомендован только для режима S1 (продолжительный);
• Не следует использовать во взрывоопасных зонах - отсутствует взрывозащита;
• Требует трёхфазного питания - нельзя подключать к однофазной сети без дополнительных устройств;
• При напряжении ниже 380 В возможны перегрев и потеря момента - необходимо соблюдать уровень напряжения в сети;
• Коэффициент мощности 0,78 требует компенсации реактивной мощности в системах более 10 кВт.

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения;
• Осевые и радиальные вентиляторы в промышленных воздуховодах;
• Лебёдки и подъёмники на складах и производствах;
• Конвейеры для перемещения сыпучих материалов;
• Мешалки и смесители в пищевой и химической промышленности.

Практические советы

• При подключении используйте кабель сечением не менее 6–10 мм2 (медный) для тока 33 А - учтите длину линии и падение напряжения;
• Обязательно установите тепловое реле или защиту от перегрузки - двигатель чувствителен к длительному превышению тока;
• Если нужна регулировка скорости - выбирайте версию с доработкой для частотного управления; её можно заказать дополнительно;
• Перед первым запуском проверьте правильность чередования фаз - неверное подключение вызовет вращение против часовой стрелки;
• Проверяйте герметичность клеммной коробки после монтажа - особенно при использовании в условиях повышенной влажности.
