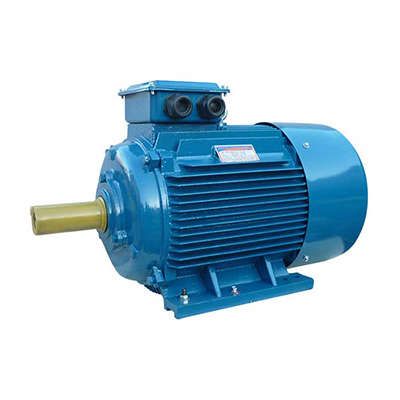

Электродвигатель (5АИ) 200 М6 22,0кВт 1000 об./мин. IM 1001 (лапы) | 01.01.213655 Элком ОРЛАН

Электродвигатель 5АИ 200 М6 22,0кВт 1000 об./мин. IM 1001 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку в промышленных системах. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Артикул 01.01.213655 соответствует серийному исполнению B3 и защищён по IP55.

Назначение и область применения

Электродвигатель 5АИ 200 М6 22,0кВт 1000 об./мин. IM 1001 предназначен для длительной работы в промышленных установках с постоянной механической нагрузкой. Он работает от трёхфазной сети 380/660 В, 50 Гц. Применяется там, где нужна надёжность и устойчивость к перегрузкам: в насосных станциях, вентиляционных системах, лебёдках, элеваторах, конвейерах и другом оборудовании с жёсткими условиями эксплуатации.

Технические характеристики

• Мощность: 22 кВт - обеспечивает высокую производительность при средней скорости вращения
• Частота вращения: 1000 об/мин - оптимальна для медленноходных механизмов
• Напряжение: 380/660 В - можно подключить звездой или треугольником в зависимости от сети
• Фазность: 3 - требует трёхфазного питания
• Количество полюсов: 6 - определяет низкую скорость вращения
• КПД: 90 % - эффективное преобразование электроэнергии в механическую работу
• Номинальный ток: 44,7 А - необходим для правильного выбора автоматов и кабелей
• Коэффициент мощности: 0,83 - показывает близость к идеальной нагрузке
• Высота оси вращения: 200 мм - стандартный размер для монтажа на рамы и основания
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах, без фланца
• Монтажное исполнение: IM1001 - аналогично B3, указание стандарта IEC
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C, в условиях умеренного климата
• Режим работы: S1 - непрерывный, без перерывов

Совместимость и монтаж

Электродвигатель 5АИ 200 М6 22,0кВт 1000 об./мин. IM 1001 совместим со всеми устройствами, которые используют двигатели серии 5АИ, АИР, 4А, 5А и им подобные. По посадочным размерам он взаимозаменяем с большинством промышленных двигателей того же класса. Для монтажа требуется прочная база с отверстиями под крепёж, соответствующие размерам лап (высота оси 200 мм). Кабель подводится через выводную коробку. Обязательно соблюдайте полярность фаз при подключении - перепутанные фазы изменят направление вращения. Напряжение 380 В - подключение звездой; 660 В - треугольником. Перед запуском проверьте герметичность корпуса и целостность кабелей.

Безопасность и стандарты

Электродвигатель 5АИ 200 М6 22,0кВт 1000 об./мин. IM 1001 соответствует ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международному стандарту МЭК 60034. Степень защиты IP55 гарантирует безопасную работу в пыльных и влажных помещениях. Конструкция исключает доступ к токоведущим частям при нормальном использовании. Работа при температуре ниже -45 C или выше +40 C недопустима - возможны повреждения изоляции и смазки.

Преимущества

• Высокий КПД (90%) снижает расход энергии и себестоимость производства
• Защита IP55 позволяет использовать в сложных условиях: цехах, открытых площадках, на улице
• Унифицированная конструкция - легко заменить на аналоги из других серий (АИР, 4А и др.)
• Поддерживается доработка для частотного регулирования - можно адаптировать под современные системы управления
• Надёжная изоляция и долгий срок службы благодаря качественным материалам

Ограничения применения

• Не предназначен для кратковременных или периодических режимов (S2–S6) - только S1
• Запрещено применение при температурах ниже -45 C и выше +40 C
• Не имеет встроенного термозащитного устройства - необходимо внешнее тепловое реле
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex)
• При работе на частотном преобразователе требуется предварительная модификация - стандартная версия не оптимизирована для частотного управления

Примеры использования

• Насосы для подачи воды в системах водоснабжения и канализации
• Вентиляторы в промышленных воздуховодах и системах кондиционирования
• Лебёдки и подъёмники на складах и заводах
• Конвейеры в пищевой, химической и металлургической промышленности
• Циркуляционные насосы в системах отопления крупных объектов

Практические советы

• При замене старого двигателя сверьте не только мощность и обороты, но и посадочные размеры - особенно расстояние между отверстиями лап
• Выбирайте кабель сечением не менее 10 мм2 для тока 44,7 А - учитывайте длину линии и допустимый нагрев
• Обязательно используйте тепловое реле или защиту от перегрузки - даже при хорошем КПД возможны скачки тока
• Если планируете управление частотным преобразователем - сообщите об этом при заказе: возможно потребуется доработка
• Проверяйте уровень масла в подшипниках при первом обслуживании - после транспортировки смазка может переместиться
• Не открывайте выводную коробку без отключения питания - внутри находятся токоведущие части под напряжением
