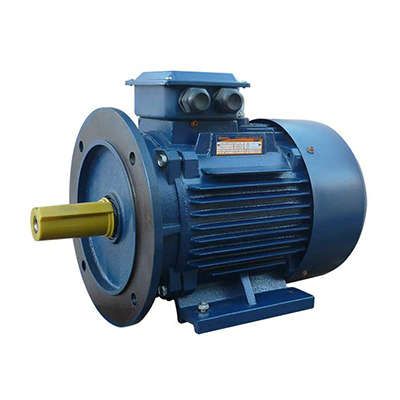

Электродвигатель (5АИ) 160 S6 11,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213691 Элком ОРЛАН

Электродвигатель 5АИ 160 S6 11,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной работы на насосах, вентиляторах и грузоподъёмном оборудовании. Бренд Элком обеспечивает совместимость с популярными сериями 5А, АИР и аналогичными моделями, а монтажное исполнение IM2001 позволяет устанавливать его как на лапах, так и на фланце.

Назначение и область применения

Электродвигатель 5АИ 160 S6 11,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) используется в промышленных системах, где требуется надёжная работа в длительном режиме S1. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с умеренной нагрузкой. Климатическое исполнение У2 позволяет применять его в помещениях с умеренным климатом, включая холодильные камеры, цеха и открытые площадки с защитой от атмосферных воздействий.

Технические характеристики

• Мощность: 11 кВт
• Напряжение: 380/660 В (возможно подключение звездой или треугольником)
• Частота сети: 50 Гц
• Число фаз: 3
• Частота вращения: 1000 об/мин
• Количество полюсов: 6
• Номинальный ток: 24,2 А
• КПД: 87,5%
• Коэффициент мощности (cos φ): 0,79
• Высота оси вращения: 160 мм
• Степень защиты: IP55 (защита от пыли и струй воды из любого направления)
• Исполнение: B35 - комбинированное (лапы + фланец)
• Монтажное исполнение: IM2001
• Климатическое исполнение: У2 (работает при температурах от -45 C до +40 C)
• Нормативный документ: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 160 S6 11,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) совместим со всеми типами приводов, рассчитанных на высоту оси 160 мм и монтаж IM2001. Возможна установка как на лапах (горизонтально), так и на фланце (вертикально или горизонтально). Для замены старых двигателей марок А, АИР, 4А, 5А - проверьте соответствие посадочных размеров, особенно диаметр вала и расстояние между крепёжными отверстиями. Вал имеет стандартную цилиндрическую форму, без шпоночного паза - при необходимости заказывается доработка.

Безопасность и стандарты

Электродвигатель соответствует требованиям ГОСТ Р 51689-2000 и международным нормам МЭК 60034. Степень защиты IP55 предотвращает попадание пыли внутрь корпуса и защищает от брызг воды, что делает его безопасным для использования в условиях повышенной влажности, пыли и перепадов температур. Нагревостойкая изоляция класса F допускает работу при температуре до 155 C, что обеспечивает запас по нагреву даже при длительной нагрузке.

Преимущества

• Комбинированный монтаж (лапы + фланец) даёт гибкость в установке - можно выбрать оптимальный способ крепления без замены двигателя.
• Высокий КПД (87,5%) снижает энергопотребление и тепловыделение.
• Широкий диапазон рабочих температур (-45…+40 C) позволяет использовать в суровых условиях.
• Поддерживается возможность доработки для частотного регулирования - при необходимости можно адаптировать под ЧРП без замены модели.
• Взаимозаменяемость с сериями АИР, 4А, 5А упрощает ремонт и обслуживание.

Ограничения применения

• Не предназначен для работы в взрывоопасных средах - отсутствует взрывозащита (Ex-маркировка).
• Не рекомендован для частого пуска/останова - оптимизирован для длительного режима S1, а не для кратковременных циклов.
• При работе на частотном преобразователе требует согласования с производителем - стандартная версия не оптимизирована для широкого диапазона частот без доработки.
• Напряжение питания должно быть сбалансированным - перекос фаз свыше 2% вызывает перегрев и снижение срока службы.

Примеры использования

• Насосные станции - привод глубинных и поверхностных насосов в системах водоснабжения и канализации.
• Вентиляционные системы - вентиляторы крупных воздуховодов в промышленных зданиях.
• Грузоподъёмные механизмы - лебёдки, элеваторы, конвейеры с равномерной нагрузкой.
• Производственные линии - приводы смесителей, транспортеров, компрессоров.

Практические советы

• При монтаже на фланце используйте резиновые прокладки для компенсации вибраций и предотвращения деформаций.
• Проверяйте правильность подключения обмоток - при напряжении 380 В применяйте схему “треугольник”, при 660 В - “звезда”.
• Для продления срока службы контролируйте температуру корпуса - при превышении 90 C возможен выход из строя изоляции.
• Если планируете использование с частотным преобразователем - заранее сообщите об этом при заказе: двигатель можно доработать для лучшей совместимости.
• При замене старого двигателя сравните размеры посадочных мест - хотя серия 5АИ универсальна, некоторые производители используют отличные крепёжные отверстия.
