Электродвигатель (5АИ) 132 S4 7,6кВт 1500 об./мин. IM 1081 (лапы) | 01.01.214398 Элком ОРЛАН

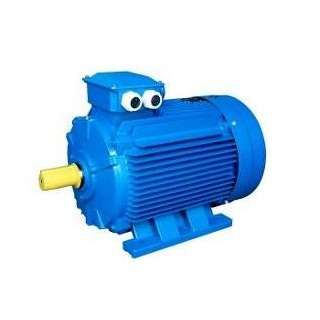

Электродвигатель 5АИ 132 S4 7,6кВт 1500 об./мин. IM 1081 (лапы) от бренда Элком - это надёжный асинхронный двигатель с короткозамкнутым ротором, предназначенный для постоянной работы на промышленном оборудовании. Артикул 01.01.214398 соответствует унифицированной серии 5АИ, что обеспечивает взаимозаменяемость с популярными моделями АИР, 4А и другими.

Назначение и область применения

Электродвигатель 5АИ 132 S4 7,6кВт 1500 об./мин. IM 1081 (лапы) предназначен для привода механизмов, требующих стабильной мощности и длительной работы без перерывов. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков и другого оборудования с равномерной нагрузкой. Работает от трёхфазной сети переменного тока 380/660 В, частотой 50 Гц. Применяется в машиностроении, пищевой, химической и других отраслях промышленности.

Технические характеристики

• Мощность: 7,6 кВт
• Частота вращения: 1500 об./мин. (при 50 Гц)
• Исполнение: IM 1081 - установка на лапах, горизонтальное расположение оси
• Защита: закрытое исполнение (защита от попадания пыли и внешних воздействий)
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В (трёхфазная сеть 50 Гц)
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 132 S4 7,6кВт 1500 об./мин. IM 1081 (лапы) совместим со всеми устройствами, рассчитанными на двигатели серий А, АИР, 4А, 5А и аналогичные. Крепление осуществляется через четыре лапы с болтовыми отверстиями, соответствующими стандартным габаритам. Установка возможна на жесткую, ровную поверхность. Для подключения используйте кабель сечением не менее 4 мм2 (для медного провода, при напряжении 380 В). Обязательно проверьте соответствие фаз и заземление перед запуском.

Безопасность и стандарты

Произведён в соответствии с российскими и международными нормами: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (безопасность машин) и МЭК 60034 (стандартизация электромашин). Конструкция исключает доступ к токоведущим частям при работе. Наличие заземляющего вывода позволяет безопасно использовать двигатель в условиях повышенной влажности и пыльности.

Преимущества

• Высокая надёжность за счёт унифицированной конструкции серии 5АИ
• Закрытое исполнение снижает риск повреждений от пыли и влаги
• Поддержание заявленной мощности даже при колебаниях напряжения +-10%
• Широкая взаимозаменяемость с устаревшими моделями (А, АИР, 4А и др.)
• Простота замены - не требуется изменение крепления или приводных элементов

Ограничения применения

• Не предназначен для работы в условиях взрывоопасной среды (не имеет взрывозащиты Ex)
• Не рекомендован для частых пусков - высокий пусковой ток может вызвать перегрев при более чем 3–4 пусках в час
• Не работает от однофазной сети - необходима трёхфазная подводка
• Не допускается работа при температуре окружающей среды ниже –15 C и выше +40 C без специальных мер

Примеры использования

• Привод циркулярного станка с автоматическим управлением
• Насосная установка для подачи воды в систему орошения
• Конвейерная лента на пищевом производстве
• Вентиляционный агрегат в производственном помещении
• Компрессор для воздушного давления в pneumatic-системах

Практические советы

• Перед первым запуском проверьте свободное вращение вала - он должен крутиться легко, без заеданий
• Обеспечьте достаточную вентиляцию вокруг корпуса - перегрев сокращает срок службы
• При замене старого двигателя сверьте посадочные размеры: диаметр вала, расстояние между лапами, высота оси
• Для долгой работы используйте тепловое реле или частотный преобразователь для защиты от перегрузок
• Не открывайте крышку корпуса во время работы - это нарушает степень защиты IP54 и аннулирует гарантию
