Электродвигатель (5АИ) 112 М2 7,6кВт 3000 об./мин. IM 1081 (лапы) | 01.01.214216 Элком ОРЛАН

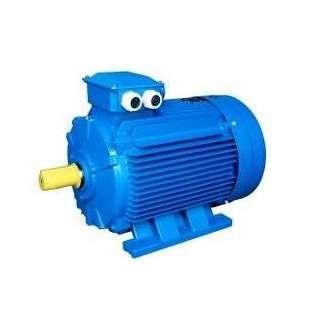

Электродвигатель 5АИ 112 М2 7,6кВт 3000 об./мин. IM 1081 - трёхфазный асинхронный двигатель общего назначения от бренда Элком, рассчитанный на постоянную работу в промышленных системах. Артикул 01.01.214216 соответствует стандартизированному исполнению B3, что делает его универсальным решением для насосов, вентиляторов и другого оборудования.

Назначение и область применения

Электродвигатель 5АИ 112 М2 7,6кВт 3000 об./мин. IM 1081 предназначен для длительной работы в стационарных установках, где требуется надёжная и бесперебойная передача механической энергии. Подходит для привода насосов, вентиляторов, компрессоров, конвейеров, грузоподъёмных механизмов и других устройств с умеренной нагрузкой. Универсальность исполнения позволяет использовать его в качестве замены двигателей серий А, АИР, 4А, 5А и аналогичных моделей.

Технические характеристики

• Мощность: 7,5 кВт (номинальная); указанная в названии 7,6 кВт - округление для маркировки
• Напряжение питания: 380 В, допускается работа до 660 В
• Частота: 50 Гц, переменный ток (AC)
• Количество фаз: 3
• Частота вращения: 3000 об/мин (два полюса)
• КПД: 86%
• Номинальный ток: 15 А
• Коэффициент мощности (cos φ): 0,88
• Высота оси вращения: 112 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах, без фланца
• Монтажное исполнение: IM1081 - то же самое, что B3; стандартная схема крепления
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C, в условиях умеренного климата
• Режим работы: S1 - непрерывный
• Нормативы: ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 112 М2 7,6кВт 3000 об./мин. IM 1081 совместим со всеми стандартными опорами и муфтами, подходящими для высоты оси 112 мм. Крепится на лапах (B3 / IM1081), поэтому требует жёстко выровненной платформы. Диаметр вала - 28 мм (стандарт для этой рамы), фланец отсутствует. Для подключения используйте кабель сечением не менее 4 мм2 (медный) и автоматический выключатель на 20–25 А. Возможна доработка для частотного регулирования - при необходимости согласуйте с поставщиком изменение внутренней обмотки и термозащиты.

Безопасность и стандарты

Двигатель выполнен в соответствии с международными нормами IEC 60034 и российскими ГОСТами, обеспечивающими безопасность при работе в промышленной среде. Защита IP55 предотвращает попадание пыли и брызг воды, что снижает риск отказа в запылённых или влажных помещениях. Температурный класс изоляции - F, что обеспечивает устойчивость к перегреву. Наличие термозащиты зависит от заказа - по умолчанию она не установлена, рекомендуется докупить тепловое реле.

Преимущества

• Высокий КПД - 86%, что снижает расход электроэнергии
• Широкий диапазон рабочих температур - от -45 C до +40 C, подходит для холодных цехов и открытых площадок
• Закрытый корпус с IP55 - долговечность в сложных условиях
• Взаимозаменяемость с популярными сериями (АИР, 4А, 5А) - легко заменить старый двигатель без изменения креплений
• Поддержка частотного управления - возможность адаптации под современные системы автоматизации

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита (Ex)
• Не имеет встроенной термозащиты - обязательна внешняя защита от перегрузки
• Не подходит для частого пуска/останова - рассчитан на режим S1, частые пуски вызывают перегрев
• При напряжении ниже 340 В возможен недобор мощности и перегрев
• Не используется в морских или химически агрессивных средах - материал корпуса не антикоррозийный

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Осевые и радиальные вентиляторы в промышленных воздуховодах
• Ленточные и пластинчатые конвейеры на пищевых и логистических предприятиях
• Подъёмники, лебёдки и механизмы перемещения грузов
• Компрессоры малой и средней мощности

Практические советы

• Проверьте соответствие посадочных размеров: высота оси 112 мм, расстояние между лапами - 190×140 мм (по ГОСТ)
• При замене старого двигателя сверьте тип крепления - B3 (IM1081) отличается от B5 (фланцевый) и B35 (лапы+фланец)
• Обязательно установите тепловое реле или частотный преобразователь с функцией защиты от перегрузки
• Для работы в условиях повышенной влажности проверьте герметизацию клеммной коробки
• Если нужна регулировка скорости - сообщите менеджеру заранее: двигатель можно доработать под ЧРП, но это влияет на срок поставки
• Не применяйте в местах с постоянным воздействием прямых струй воды - IP55 не гарантирует защиту от напора, только от брызг
